Gaffel-kabelsko 1,5-2,5 M6 JMP Pakke 5 stk

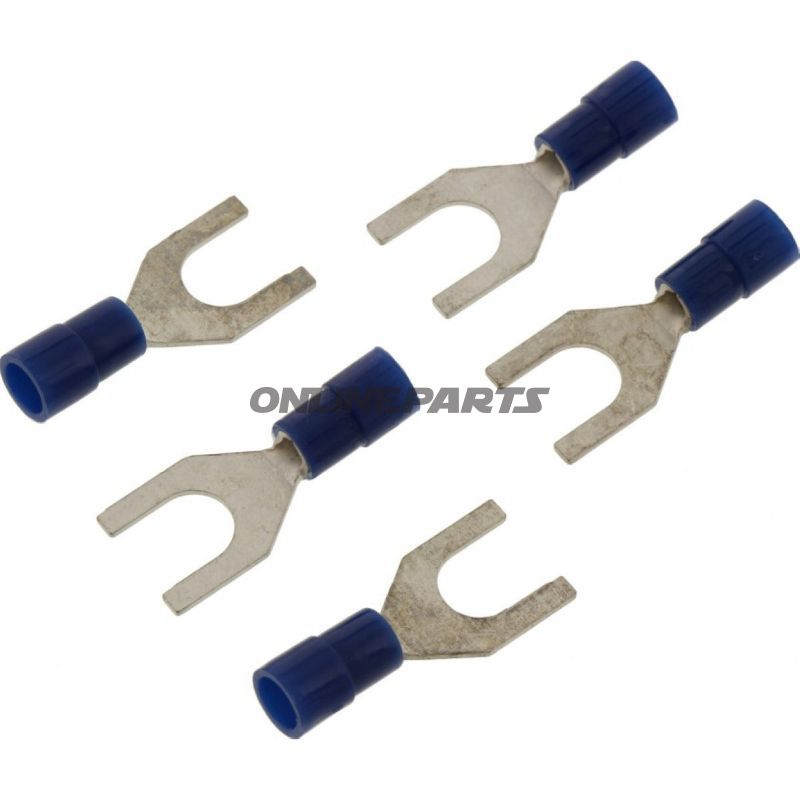

Gaffel-kabelsko (fork connector) til M6 – til ledere 1,5–2,5 mm²

Produkt: JMP gaffel-kabelsko, nylonisoleret, passende til M6 bolte. GTIN: 4043981275186. Fabrikat: JMP. Fabrikantens artikelnummer (MPN): 158.03.13.

Denne gaffel-kabelsko er designet til elektriske forbindelser, hvor man ønsker en hurtig, mekanisk fastgørelse til terminalblokke eller skrueforbindelser med M6-dimension. Gaffel-udformningen gør det muligt at montere kabelskoen uden at fjerne bolten helt, hvilket er praktisk ved service og ved gentagne demonteringer.

• Anvendelsesområde: Monteres på enlederkabler med et tværsnit fra 1,5 mm² op til 2,5 mm² og fastgøres omkring en M6-skrue eller -bolt.
• Dimensioner: Indvendig ringdiameter omkring skrue: ø 6,6 mm (til M6).
• Standard: Udførelse i henhold til DIN 43237 (gaffel/kabelsko-typografi).
• Isolering: Nylonisoleret kappe, farve blå — isolationen giver mekanisk beskyttelse af krimpe- eller presforbindelsen og reducerer risiko for kortslutning mod nærliggende metaldele.
• Elektrisk/mekanisk: Enpols forbindelse; kabelforbindelsen er ikke loddet. Designet til at blive mekanisk presset eller krimpet om lederen.
• Temperaturbestandighed: Angivet op til cirka 105 °C under normale driftforhold (oplysningen angiver varmemodstand for isolationsmaterialet).

Materialevalg og egenskaber

Kabelskoens lederdel er udført i en elektrisk ledende metallegering (typisk tinbelagt kobber eller tilsvarende) for at sikre lav kontaktmodstand og modstand mod korrosion; selve elektrisk isolerende del er i nylon, hvilket giver god mekanisk styrke og varmebestandighed i almindelige motorcykel- og elektronikmiljøer. Nylonisoleringen gør desuden kabelskoen lettere at håndtere i forhold til skarpe kanter og minimerer belastning på krydsfelter og kabler.

Tekniske detaljer (oversigt)

• Type: Gaffel-kabelsko (fork connector)
• Passer til skrue: M6
• Kabelføring: 1,5–2,5 mm²
• Poler: 1
• Isoleret: Ja (nylon, blå)
• Lodning: Nej (ikke beregnet til loddeforbindelse ved montering)
• Varmebestandighed: op til ca. 105 °C
• Standard: DIN 43237

Kompatibilitet og montage

Kabelskoen egner sig til almindelige 1,5–2,5 mm² enkeltlederkabler (strandet eller enkelttrådet) anvendt i motorcykelinstallationer, kontrolbokse og terminalplader. Ved montage anbefales korrekt dimensioneret krimpeværktøj for at opnå en pålidelig, lav-resistiv kontakt. For applikationer med vibrationer bør krimpningen kontrolleres visuelt og med eventuel trækprøve efter montering.

Bemærkninger

• Produktet leveres som JMP-artikel 158.03.13, GTIN 4043981275186 — disse oplysninger anvendes til identifikation og kontrol af korrekt variant (farve og tværsnit).
• Der er ingen varmeplastisk rørkrympning indbygget; hvis tætning mod fugt eller kemikalier er nødvendig, bør ekstra krympeflex eller tætningsforanstaltning anvendes.

Kontakt teknisk dokumentation eller leverandørens datablade for detaljerede krav til krimpemetoder og korrosionsbeskyttelse i særligt krævende miljøer.
