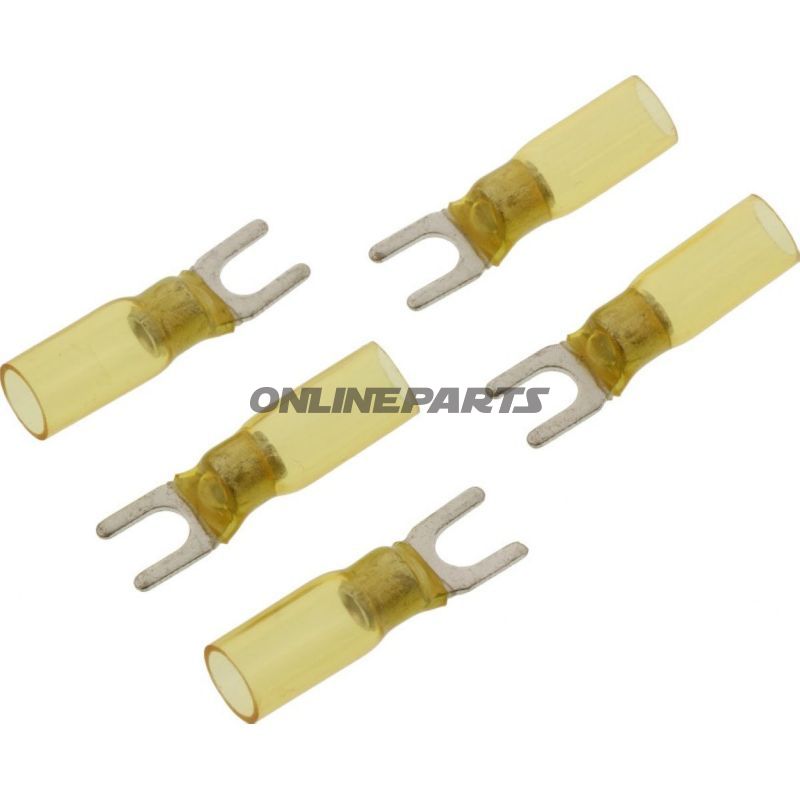

Gaffel-kabelsko 4.0-6.0 M5 JMP Pakke 5 stykker

Gaffel-kabelsko med varmekrymp, 4,0–6,0 mm², for M5-forbindelse (JMP)

Produktoversigt: Denne gaffel-kabelsko fra JMP (MPN: 158.03.37, GTIN: 4043981275414) er designet til at afslutte enkeltlederdåser eller kabler med tværsnit mellem 4,0 og 6,0 mm² og sikre mekanisk og elektrisk kontakt til en M5-skrue. Skoen er isoleret og leveres med en integreret varmekrympehylse, der forbedrer tætningen og reducerer risikoen for korrosion i tilslutningspunktet.

Funktion:

• Gaffel- eller U-formet kontakt, der gør det muligt at lægge kabelskoen under en skrue eller bolt uden at skulle fjerne forbindelsen helt.
• Integreret varmekrymp (heat shrink) omkring forbindelsen efter krympning, hvilket giver tætning mod fugt og beskytter mod mekanisk slitage ved klemområdet.
• Isoleret udførelse, der minimerer risikoen for kortslutning mod nærliggende metaldele.

Materialer og egenskaber:

• Elektrisk ledende del: typisk kobberlegering med overfladebehandling for at sikre lav kontaktmodstand og modstandsdygtighed mod oxidation (standard fremstillingspraksis for denne type kabelsko).
• Isolering/varmekrymp: polymerbaseret krympehylse som krymper ved opvarmning for at lukke tæt omkring leder og isolering. Farven er gul, hvilket letter identificering af størrelsesområde i en installation.
• Temperaturbestandighed angivet til -125 °C i de tekniske data; dette angiver materialets velegnethed ved lave temperaturer (kontroller øvrige driftsspecifikationer i applikationen ved høje temperaturer).
• Ikke beregnet til lodning i forbindelse; forbindelsen udføres mekanisk ved pres/krympeværktøj.

Tekniske data (nøglepunkter):

• Tværsnitsområde: 4,0–6,0 mm²
• Indre ø (antslået): ø 5,3 mm for skrue/boltpassage til M5
• Antal poler: 1
• Isoleret: Ja
• Varmekrympe: Ja
• Svejsede/loddet forbindelser: Nej (dette er en mekanisk/krympeforbindelse)

Anvendelse og kompatibilitet:

• Velegnet til elektriske tilslutninger på motorcykler, køretøjer og anlæg hvor plads til skruetilslutning er trang, og hvor beskyttelse mod fugt og vibration er nødvendig.
• Passer til standard M5-skrueforbindelser; kontroller boltens hovedform og skiver ved montering for at sikre korrekt mekanisk fastholdelse.
• Ofte anvendt i styrebokse, jordforbindelser og terminalblokke, hvor en enkel, aftagelig forbindelse ønskes uden at skulle trække ledningen helt ud.

Praktiske bemærkninger ved montage:

• Brug egnet pres- eller krympeværktøj for at opnå korrekt kontaktmodstand og holdbarhed.
• Efter krympning opvarmes krympehylsen jævnt for at sikre korrekt tætning omkring leder og isolering; undgå lokal overophedning, som kan beskadige isoleringen.
• Kontroller dimensioner og ledningstværsnit før montage for at sikre, at 4,0–6,0 mm² området dækker den aktuelle lederstørrelse.

Identifikation: Produktet markeres med JMP som producent (brand JMP), MPN 158.03.37 og GTIN 4043981275414, hvilket kan bruges til dokumentation og bestillingsreference.

Note: Beskrivelsen angiver funktionelle og materialemæssige forhold. For detaljerede elektriske grænseværdier (maksimal strøm, spændingsklasse mv.) henvises til producentens tekniske datablad eller relevante standarder for kabelsko af denne type.
