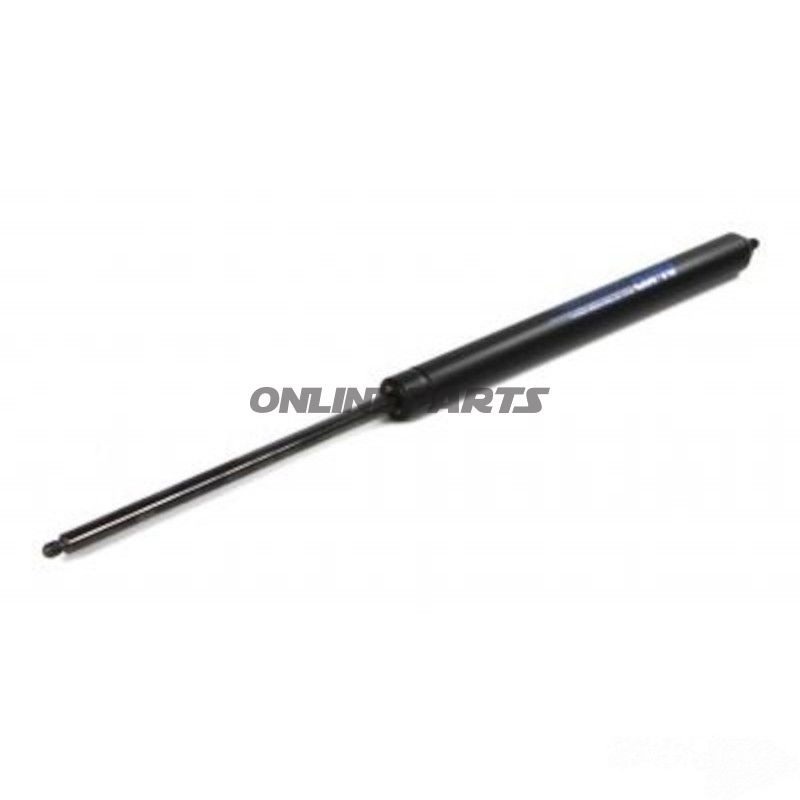

Gasfjeder 553 mm, tryk 750 N – lineær gasfjeder til dæmpning og støtte
Denne gasfjeder (MPN: 338.08.51, GTIN: 76475478) er en lineær gasfjeder designet til applikationer hvor en kontrolleret trykfunktion og støttende løftekraft er nødvendig. Den anvendes typisk til dæmpning, støtte og styring af bevægelige dæk- eller låg- konstruktioner på maskiner, karrosserier og udstyr på motorcykler eller i værkstedsinstallationer, hvor en kompakt, højtryks gasfjeder er ønsket.
Funktion
- Gasfjederen arbejder som en trykbærende enhed: den genererer en konstant støttende kraft (trykbase) på cirka 750 N, som hjælper med at løfte eller holde komponenter i ønsket position.
- Den lineære bevægelse styres af stempelføringen og den indre gasfyldning, hvilket giver en ensartet modstand gennem slaglængden og bidrager til kontrolleret åbning/lukning uden pludselige bevægelser.
- Kan anvendes både til støtte (løftehjælp) og som dæmpende element afhængigt af monteringsretning og mekanisk opsætning.
Dimensionalt og mekanisk
- Samlet længde (A): 553 mm
- Slaglængde (C): 250 mm
- Cylinderdiameter: Ø 19 mm
- Stempelstangdiameter: Ø 8 mm
- Nominel trykkraft: 750 N
Materialer og egenskaber
- Cylinderen er fremstillet i korrosionsbestandigt stål med overfladebehandling egnet til industrielle miljøer; dette giver god slidstyrke under gentagen bevægelse.
- Stempelstangen er slebet og ofte krombelagt for at mindske friktion og reducere risiko for korrosionsrelateret indsænkning ved stempelpakningen.
- Indvendige tætninger og glidelejer er dimensioneret til at give jævn bevægelse og begrænse gaslækage over tid; konstruktionen er standard for gasfjedre i denne kraftklasse.
- Gasser og tætninger er valgt til stabil kraft over temperaturområdertypiske for udendørs og værkstedsbrug, men ved ekstreme temperaturer skal man tage højde for ændringer i effekt.
Kompatibilitet og montage
- Dimensionerne (Ø19 cylinder, Ø8 stang, 553 mm total, 250 mm slag) gør denne gasfjeder egnet til erstatning i systemer der tidligere har benyttet samme standardmål. Kontroller MPN/GTIN og mål før bestilling for at sikre korrekt pasform.
- Montering kan ske med kugle- eller øjeender; sørg for korrekt endebeslag og momentbegrænsning ved fastspænding for ikke at overbelaste stempelstangen.
- Ved monotone sidekræfter eller skævt belastede situationer anbefales korrekte føringsbeslag for at undgå tidlig slitage på tætningssystemet.
Tekniske fordele og overvejelser
- Høj nominel kraft på 750 N giver robust støtte til tungere låg og paneler uden at kræve store cylinderdiametre.
- Slaglængden på 250 mm giver et forholdsvis langt bevægelsesområde i forhold til samlet længde, hvilket er nyttigt i applikationer med stor åbningsvinkel.
- Materialevalg og overfladebehandling sikrer god holdbarhed i almindelige værksteds- og udendørsforhold; for aggressive miljøer bør specifik korrosionsklasse vurderes.
Bemærk: Produktidentifikation med MPN 338.08.51 og GTIN 76475478 bør anvendes ved indkøb og ved søgning efter kompatible endebeslag og reservedele. Hvis der er krav til anden kraftkurve, specialender eller temperaturkompensation, kan en specifik variant være nødvendig.
