GEVINDSKABLON-sæt 48 ark mm / tommer

Gevindskabelon-sæt til måling af metrisk og Whitworth gevind (mm / tommer)

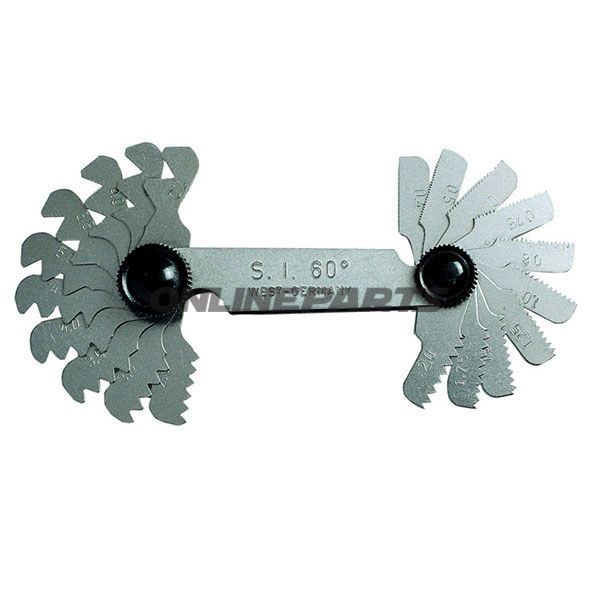

Dette gevindskabelon-sæt (MPN: 647.07.51, GTIN: 4039321019107) er fremstillet til præcis identifikation og kontrol af både metrisk og Whitworth (BSW) gevind på emner, bolte, hylstre og huller. Sættet er beregnet til mekanikere og værkstedsteknikere, der har brug for hurtig og pålidelig bestemmelse af gevindtype og -stigning ved både udvendige og indvendige målinger.

Funktion

• Gevindskabelonerne bruges som direkte prøve/guide, hvor man holder passende blad op mod gevindet for at identificere gevindprofil og stigning.
• Velegnet til både inspektion og hurtig kontrol under demontering, reparation eller montage, hvor korrekt gevindmatch er afgørende.
• Mulighed for måling af både 60° metriske gevind (i henhold til DIN 13/14) og 55° Whitworth-gevind.

Sammensætning og kompatibilitet

• Totalt 48 blade i sættet: kombination af metriske og Whitworth-gevindskabeloner for dækning af almindelige dimensioner.
• Whitworth (BSW) gevindstigninger/dimensioner inkluderet: 4; 4,5; 5; 6; 7; 8; 9; 10; 11; 12; 13; 14; 16; 18; 19; 20; 22; 24; 25; 26; 28; 30; 32; 36; 40; 48; 60; 62.
• Metriske gevindstigninger/dimensioner inkluderet: 0,4; 0,5; 0,7; 0,75; 0,8; 1,0; 1,25; 1,50; 1,75; 2,0; 2,5; 3,0; 3,5; 4,0; 4,5; 5,0; 5,5; 6,0; 6,5; 7,0.
• Sættet dækker både udvendige og indvendige gevindkontroller.

Materialer og egenskaber

• Bladene er fremstillet af et hårdt, formstabilt metal (typisk hærdet stål eller syrefast stålalt efter producentens specifikation). Materialet er valgt for at bevare profilens kantnøjagtighed og modstå slid ved gentagen brug.
• Overfladebehandling minimerer korrosion og sikrer læsbarhed af mærkninger over tid. Dette gør dem egnede til værkstedsmiljøer hvor kontakt med olie og kølemidler forekommer.
• Tynde, stive blade som sikrer god pasform i gevindets profil uden unødigt spil, hvilket øger pålideligheden ved identifikation af stigning og profilvinkel.

Tekniske fordele

• Dækker et bredt område af almindelige metriske og Whitworth-størrelser, så mange standardopgaver kan udføres med ét sæt.
• Dubbeltsidede eller enkeltblade (afhængig af bladtype) gør det nemt at sammenligne hurtigt mellem metrisk og Whitworth uden at skulle skifte værktøj.
• Robust konstruktion giver lang levetid under professionel brug, samtidig med at bladenes profiler bevares nøjagtigt over tid.

Anvendelsestips

• Rens gevindet for snavs og olie før sammenligning for at sikre korrekt aflæsning.
• Hold bladet parallelt med gevindaksen og vælg blad med den skarpeste pasform — et korrekt match vil ligge ind i gevindsporene uden mellemrum eller overlejring.
• Brug under god belysning og eventuelt lup ved små stigninger for øget nøjagtighed.

MPN-nummeret 647.07.51 og GTIN 4039321019107 er nyttige ved genbestilling eller ved identifikation i værkstedslager og reservedelsdatabaser. Hvis et bestemt materiale eller producentangivelse ønskes bekræftet, kan yderligere tekniske data indhentes fra leverandøren.
