Gløde startkontakt

Gløde startkontakt til 12/24 V systemer (Bosch)

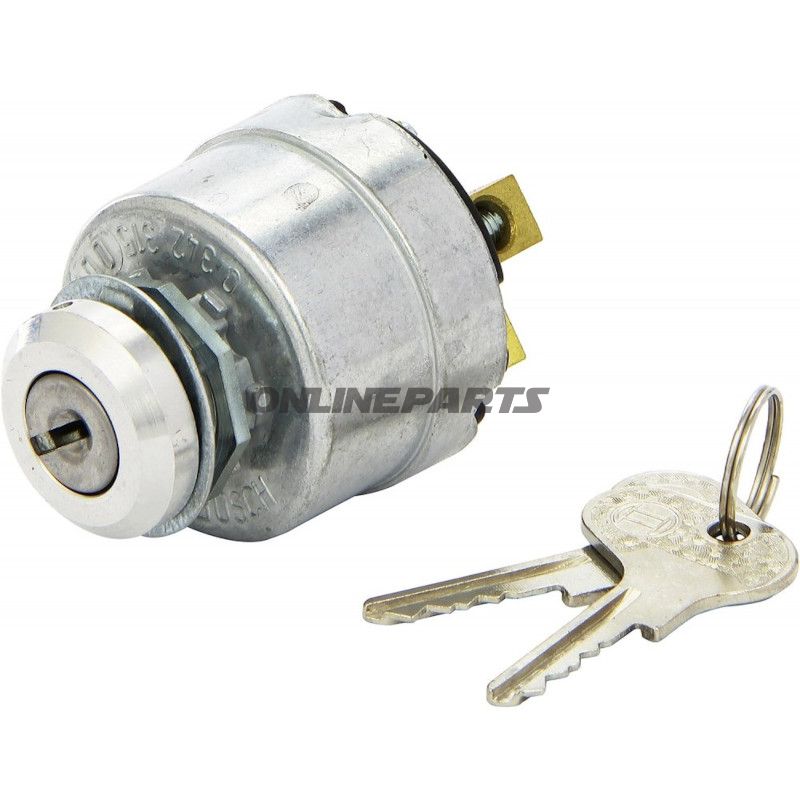

Denne gløde startkontakt fra Bosch (MPN: 145.37.03, GTIN: 3165141934847) er en mekanisk drejeaktiveret tænd-/startkontakt med forvarmefunktion, designet til køretøjer med 12/24 V systemer. Produktet kombinerer standardskiftefunktioner for start og forvarmning med sikringsmekanisme og afleveres med to nøgler.

Funktion og anvendelse

• Funktionstype: Drejeaktivering med fire kontaktstillinger - 0 = Fra (nøgle kan trækkes ud), 1 = Til, 2 = Forvarmning (glødetid), 3 = Start.
• Skiftefunktion: Start og vorglühen (forvarmning) — bruges typisk i diesel- eller andre motorinstallationer, hvor forvarmning er nødvendig inden startforsøg.
• Sikkerhed: Leveres med sikkerhedslås; nøgle kan kun tages ud i "off" (0) positionen, hvilket mindsker risiko for uautoriseret brug.

Elektriske og driftstekniske data

• Nominel spænding: 12/24 V.
• Belastbarhed og strømføringsevne:
  • Klemme 15: 150 W / 24 V (kontinuerlig drift angivet som 13 A ved 24 V).
  • Klemmer 17 og 19: 33 A / 24 V.
  • Klemme 50a: 18 A ved 12 V og 9 A ved 24 V.
• Einschaltdauer (maks. varighed for forvarmning): 2 minutter.

Mechanisk design og tilslutning

• Tilslutningstype: Skrueforbindelser (skrueklemmer) for sikker og vibrationsbestandig elektrisk kontakt.
• Befæstelse: Leveres med ottekantet møtrik samt matlakeret rund aluminiummøtrik til forebyggelse af drejning.
• Monteringshul: Ø 22,5 mm med antisylock (åbning/udskæring) for at sikre korrekt orientering; anbefalet maximum pladetykkelse ved montering er 6 mm.
• Nøgle: Forkromet/forniklet nøgle (angivet som "key forniklet") med lukningsnummer E30.

Materialevalg og egenskaber

• Elektriske kontakter og terminaler er udført for at tåle de angivne strømstyrker og kortvarig belastning under start/forvarmning.
• Metalkomponenter til beslaget og møtrikker er valgt for mekanisk stivhed og korrosionsmodstand; aluminiumsmøtrikken har en matteret overflade for minimeret refleksion og bedre greb ved montering.
• Skrueforbindelser giver robuste elektriske forbindelser velegnet til vibrationstunge miljøer, som typisk findes på motorcykler og køretøjer.

Kompatibilitet og anvendelsespunkter

• Egnet til installationer hvor en kombineret start- og forvarmekontakt er nødvendig, fx ældre dieselkøretøjer og specialkøretøjer med 12/24 V elektriske systemer.
• Monteringsdimensionen (Ø 22,5 mm) bør kontrolleres op imod køretøjets instrumentpanel eller kontrolpanel for at sikre korrekt pasform og vægtykkelse (maks. 6 mm).
• Kontrollér de angivne strømspecifikationer (klemmer 15, 17, 19, 50a) i forhold til dit køretøjs system og ledningsføring, så overbelastning undgås.

Identifikation

• Brand: Bosch — kendt producent af elektriske styreenheder og nøglekontakter.
• MPN: 145.37.03
• GTIN: 3165141934847

Bemærkninger til montør

• Sørg for korrekt moment på skrueklemmer og kontroller kontaktmodstanden efter installation for at undgå opvarmning ved høje strømme.
• Brug passende sikringer og relæer i systemer hvor startstrømme eller forvarmebelastning nærmer sig de angivne grænser.
• Følg køretøjets elektriske skema ved tilslutning af klemmer for at sikre korrekt funktion af forvarmning og starttrin.
