Kraftig klemme GBS M 68-73/25 W2 SK.

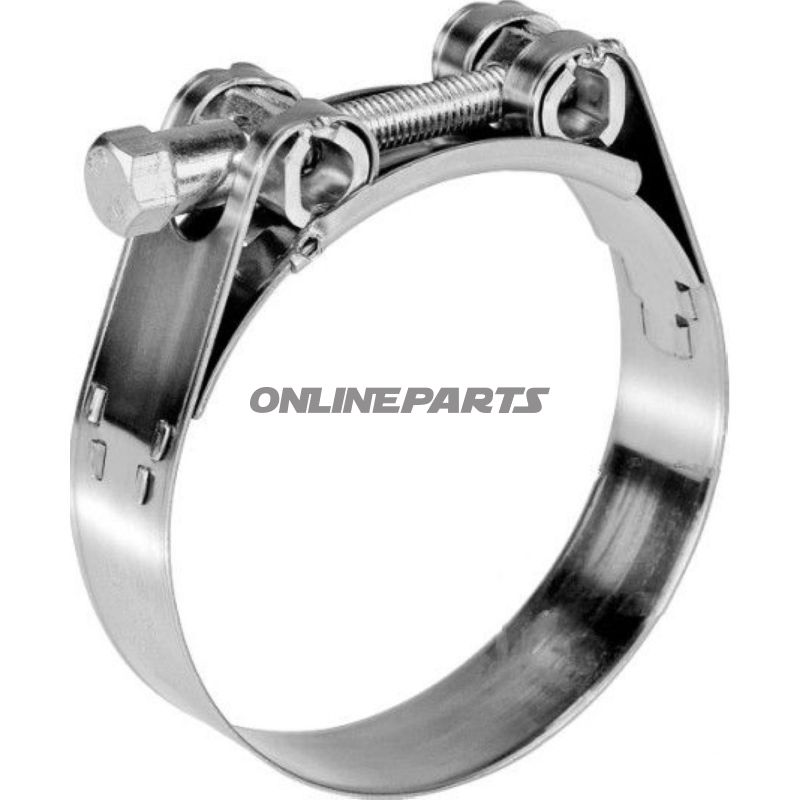

Kraftig klemme GBS M 68–73/25 W2 SK — klemme til suge- og trykluftslanger

Produktoversigt: Denne klemme (MPN: 467.01.17, GTIN: 4043171637053) er en lednings-/slangeklemme i serien GBS M med spændvidde 68–73 mm og båndbredde 25 mm. Den er designet til kravfyldte anvendelser hvor højt brudmoment og stor trækstyrke er nødvendigt, eksempelvis til fastgørelse af suge- og trykluftslanger på erhvervs- og specialkøretøjer.

Funktion: Klemmen fungerer ved at omslutte slangen med et rustfrit stålbånd og komprimere det via en ledbolt- eller krydshusløsning (GBS-udførelsen). Når skruen strammes, overføres momentet jævnt omkring slangen, hvilket sikrer tætning mellem slange og tilslutningsstuds samt modvirker afglidning ved vibrations- og trykbelastning. Konstruktionen er tilpasset slanger med indsatselementer af plast eller stål, hvor en almindelig fleksibel klemme kan miste greb.

• Spændvidde: 68–73 mm — egnet til slanger og rør i denne diameterklasse.
• Båndbredde: 25 mm — bredere bånd fordeler tryk og reducerer punktbelastning på slangematerialet.
• Materiale: Rustfrit stål (W2-udførelse) — korrosionsbestandigt i almindelige vej- og motormiljøer samt modstandsdygtigt over for olie og kølemidler.
• Træk- og brudmoment: Designet til meget højt brudmoment og høj trækstyrke, hvilket mindsker risiko for løsning under belastning.

Materialevalg og egenskaber: Klemmen er udført i rustfrit stål (W2), hvilket betyder god modstandsdygtighed mod korrosion i typiske driftsmiljøer. Båndets tykkelse og 25 mm bredde giver en stiv og stabil omkreds, der reducerer deformation på slangeoverfladen ved højt spænd. GBS-ledboltdesignet sikrer en mekanisk solid forbindelse mellem hus og bånd, hvilket øger holdbarheden ved gentagen vibration og pulserende tryk.

Anvendelsesområder og kompatibilitet: Velegnet til suge- og trykluftslanger med høj hårdhedsgrad, slanger med indsatser af plast eller stål samt anvendelse på erhvervskøretøjer, specialkøretøjer og industrielle installationer. Passer på runde profiler med ydre diameter inden for 68–73 mm. Brugere bør sikre korrekt slangetype og overfladefølsomhed — ved blødere slanger kan bredde og spændkraft alligevel give lokal deformation.

Tekniske data (uddrag):

• Type: Jubilee-lignende klemme, GBS M-udførelse
• Spændvidde: 68,0 mm – 73,0 mm
• Båndbredde: 25,0 mm
• Materiale: Rustfrit stål (W2)
• Farve: Sølv
• MPN: 467.01.17
• GTIN: 4043171637053

Tekniske fordele for mekanikere:

• Robust mekanisk greb, minimerer bevægelse mellem slange og tilslutning under vibration og tryk.
• Bredt bånd reducerer punkttryk og slitage på slangens ydre.
• Rustfrit stål giver lang levetid i krævende miljøer uden unødvendig korrosionsfrygt ved normalt vej- og motorbrug.
• GBS-ledbolt-design for stabil sammenføjning og konsekvent momentoverførsel ved tilspænding.

Bemærkninger til montage: Anvend passende moment ved tilspænding for at undgå overkomprimering af slangen. Kontrollér løbende for korrekte dimensioner på slangens ydre diameter og eventuelle indsatser, så klammens spændområde på 68–73 mm matcher komponenten. Ved meget aggressive kemikalier eller saltvandseksponering bør materialevalget vurderes yderligere.

Betegnelse på andre sprog: Tysk betegnelse: Gelenkbolzenschelle GBS M 68–73/25 W2 SK.
