Heavy Duty Wall Plug Ab 18/40

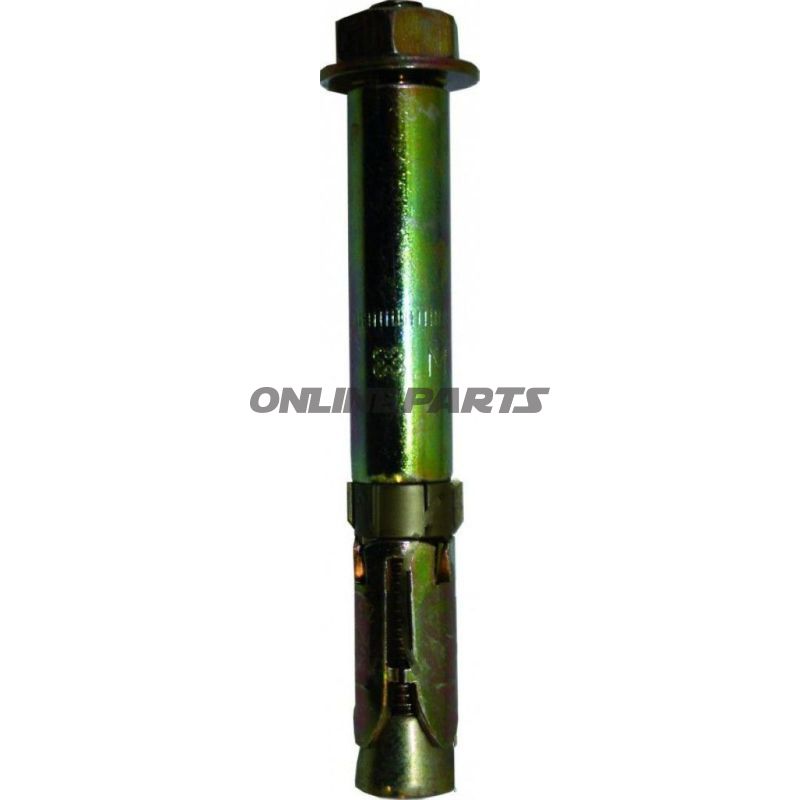

Heavy Duty Wall Plug AB 18/40 — gennemstiksanker til beton (M12)

Heavy Duty Wall Plug AB 18/40 (også omtalt som Dyvel 18/40 SZ-B) er et gennemstiksanker beregnet til medium til kraftige forankringer i revnet og urevnet beton. Produktet er designet til at bære høje træk- og forskydningsbelastninger ved relativt små aksel- og kantafstande takket være den særlige spredehylse og en plastik trykring, der sikrer varig afspænding mellem fastgørelsesdelen og underlaget.

• Funktion: Gennemstiksanker tilsættes i borehul og fastgøres ved mekanisk spænding af spredehylsen. Trykringen giver ekstra fastholdelse mod overfladen, så belastningen overføres sikkert til bærende beton.
• Anvendelser: Egnet til forankring af stålunderstøtninger, gelændere, maskiner, stilladser og konsoller i både revnet og urevnet beton.

Materiale og egenskaber

Ankret består af en speciallavet spredehylse (plast/metal-komponent afhængig af leverandørens variant) med en plastik pressring, som ved tilspænding deformeres for at skabe en varig spænding mod underlaget. Konstruktionen er optimeret til at give høj træk- og tværbelastningskapacitet uden at kræve store kant- eller akselafstande. Materialevalget fokuserer på mekanisk styrke og varig fastholdelse under belastning; overfladebehandling og præcise gevinddimensioner sikrer gentagelig montering og korrekt momentoverførsel.

Tekniske data

• GTIN: 4043315041456 — dette entydige artikelnummer identificerer produktet for logistik og bestilling.
• MPN: 486.90.87 — producentens varenummer (MPN) anvendes til at sikre korrekt artikel ved reservedels- eller genbestillingsarbejde.
• Boringsdiameter: 18 mm
• Samlet længde (ankerlængde): 152 mm
• Gevind: M12
• Boredybde: 120 mm
• Nødvendig forankringsdybde i beton: 95 mm
• Max. fastspændingsstyrke for komponent (klemtykkelse): < 40 mm
• Anbefalet tilspændingsmoment: 80 Nm

Monteringsnoter og praktiske forhold

• Bor hul med angivet diameter (18 mm) og dybde (120 mm). Rens borehullet for borestøv før indføring af ankeret for at sikre korrekt kontakt mellem spredehylse og beton.
• Indfør ankeret gennem det befæstede emne, og spænd til anbefalet moment (80 Nm). Over- eller underdrejning påvirker ankerets bæreevne.
• Ved begrænset klemtykkelse (under 40 mm) vær opmærksom på korrekt positionering af trykringen for at undgå lokalt overtryk eller utilstrækkelig fastholdelse.
• Kontroller kant- og akselafstand i henhold til gældende monteringsanvisninger og byggeforskrifter for at sikre deklarerede belastningsværdier.

Kompatibilitet og praktisk brug

Ankeret er egnet til typiske installatøropgaver og værkstedsmontager, hvor høje neutrale og tværgående belastninger forekommer. Det benyttes i såvel permanente som midlertidige konstruktioner, hvor beton er bærende materiale. Vær opmærksom på, at den korrekte bæreevne forudsætter korrekt boring, rengøring og tilspænding efter producentens anvisninger.

Produktidentifikation: GTIN 4043315041456 og MPN 486.90.87 følger produktet for sporing og bestilling. Hvis der er behov for yderligere tekniske certifikater eller ETA-dokumentation (Option 1 godkendelse for tunge ankre), bør disse fremskaffes fra leverandøren eller producentens tekniske datablade.
