HELICOIL® Plus M7 REPARATUR-sæt til gevindreparation

HELICOIL® Plus M7 reparationssæt til metrisk gevind i metal og rustfrit stål

Produktoversigt
Dette HELICOIL® Plus M7 reparationssæt fra Helicoil (MPN: 485.02.51, GTIN: 4250361200076) er designet til reparation og genoprettelse af beskadigede eller slidte ISO-metriske gevind i metal og rustfrit stål. Sættet indeholder værktøj og gevindindsatser, som gør det muligt at skabe et nyt, stærkt gevind i et forudboret hul og derved genskabe funktionaliteten i komponenter, hvor gevindet ellers ville være ubrugeligt.

Funktion og anvendelse

• Gevindindsatserne (HELICOIL® Plus) indsættes i et forberedt hul for at danne et nyt indvendigt gevind med ISO-metrisk M7-profil.
• Sættet er velegnet til reparation af gevind i maskindele, motor- og karosserikomponenter og andre metaldele, hvor originalgevindet er beskadiget, udslidt eller strippet.
• Anvendes ved serievedligeholdelse, reparationer i værkstedet eller feltreparationer af køretøjer og maskiner.

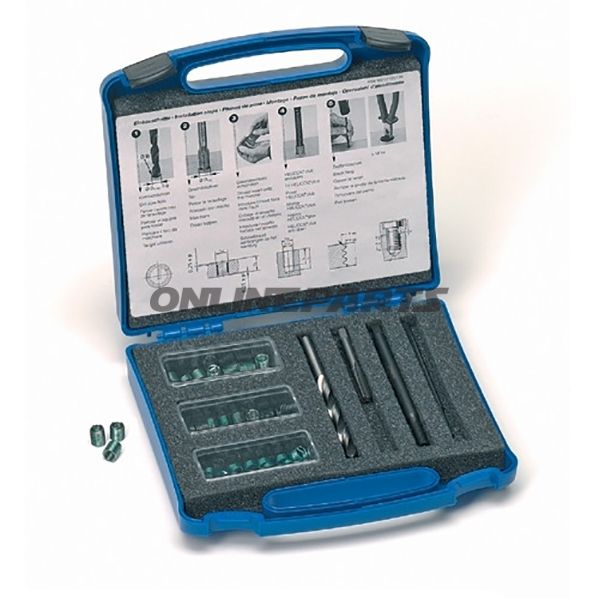

Indhold og værktøj

• Gevindindsatser i M7 (HELICOIL® Plus) i forskellige længder.
• Spiralbor til forboring af det gamle gevind.
• Håndhaner (HSS) til udskæring af gevind i forboringen (forberedelsesgevind).
• Installationsdorn (indsætningsspindel) til korrekt indførsel af indsatsen.
• Tap/brydepind til at bryde installationsarmen fri efter indsættelse.

Materiale og mekaniske egenskaber

• HELICOIL® Plus-indsatserne er fremstillet af austenitisk krom-nikkel-stål med en trækstyrke på mindst 1400 N/mm². Materialet tilbyder god sejhed og korrosionsbestandighed i normale værkstedsmiljøer.
• Den rullede (valset) tråd på møtrikgevindet giver høj overfladekvalitet og lav overfladeruhed. Det medfører et lavere og mere konstant gevindfrikmoment sammenlignet med afskårne gevind.
• Lav overfladeruhed reducerer torsionsspændinger ved indsættelse af bolte og giver ved gentagne samlinger en mere ensartet forspænding ved samme tilspændingsmoment. Det forbedrer udnyttelsen af flydegrænsen for højstyrkebolte.

Kompatibilitet og anvendelsesbegrænsninger

• Sættet er beregnet til metrisk ISO-gevind M7. Kontroller komponentmateriale og gods­tykkelse for at sikre korrekt indstikning og længde af indsatsen.
• Ikke egnet til gevind i bløde ikke-metalliske materialer uden særlig vurdering af forankring og belastningsbetingelser.

Fordele ved HELICOIL® Plus-konstruktionen

• Høj mekanisk styrke pga. materiale og valset tråd.
• Lavere gevindfriktion og lavere overfladeruhed end afskårne gevind, hvilket reducerer torsionspåvirkning ved montage.
• Bedre konsistens i forspændingskraft ved gentagne samlinger, hvilket er væsentligt for komponenter, der demonteres og samles ofte.

Praktiske bemærkninger

• Følg monteringsinstruktionerne nøje: korrekt forboring, udskæring af forberedelsesgevind og brug af installationsdorn sikrer korrekt placering og funktion af indsatsen.
• Brug passende skære- og smøreteknikker med HSS-hanerne for at opnå korrekt gevindprofil og forlænget værktøjslevetid.

Identifikation
Produktet sælges under brandet Helicoil og kan identificeres ved MPN 485.02.51 og GTIN 4250361200076.
