Skifte relæ forskellige arbejdsstrømme

5-polet skifterelæ 12 V til bil- og motorcykelanvendelse

Hella skifterelæ (GTIN: 4082300576092, MPN: 108.01.88) er et 5-polet mini-relæ til 12 V-systemer, designet til at forbinde og afbryde strømmen mellem strømkilde og elektriske forbrugere som forlygter, ekstra lygter, horn, varme- og blæserelementer, vinduesmotorer, aircondition- og tændingsanlæg.

Funktion

• Relæet fungerer som en ændrekontakt (skiftefunktion), der vælger mellem kredsløbets til- og frakobling via en intern spole og kontaktpar.
• Ved aktivering lukker relæet kredsløbet mellem strømkilde og belastning, hvilket reducerer belastningen på betjeningskontakter og sikrer lavere spændingsfald i kraftige strømførende kredsløb.
• Parallel modstand over spolen dæmper spolespændingsspidser og forebygger elektromagnetisk støj ved indkobling/afkobling.

Materialer og elektriske egenskaber

• Kapsling og interne kontakter er konstrueret til almindelig køretøjsbrug; komponentvalg prioriterer strømførende kontaktmaterialers slidstyrke og stabil kontaktmodstand under belastning.
• Stik- og terminalmaterialer: flade 4,8 mm og 6,3 mm spadeterminaler (klemme 3 og 5 som 6,3 mm), udført for sikker elektrisk forbindelse og mekanisk pasning i standard fladstik-hun/han-systemer.
• Integreret parallelmodstand til spolen mindsker spolespjæt og øger driftssikkerheden i køretøjsmiljøer med elektromagnetisk interferens.

Tekniske data og ydeevne

• Forsyningsspænding: 12 V
• Poltal: 5
• Skifte-/funktionstype: ændrekontakt (skifte relæ)

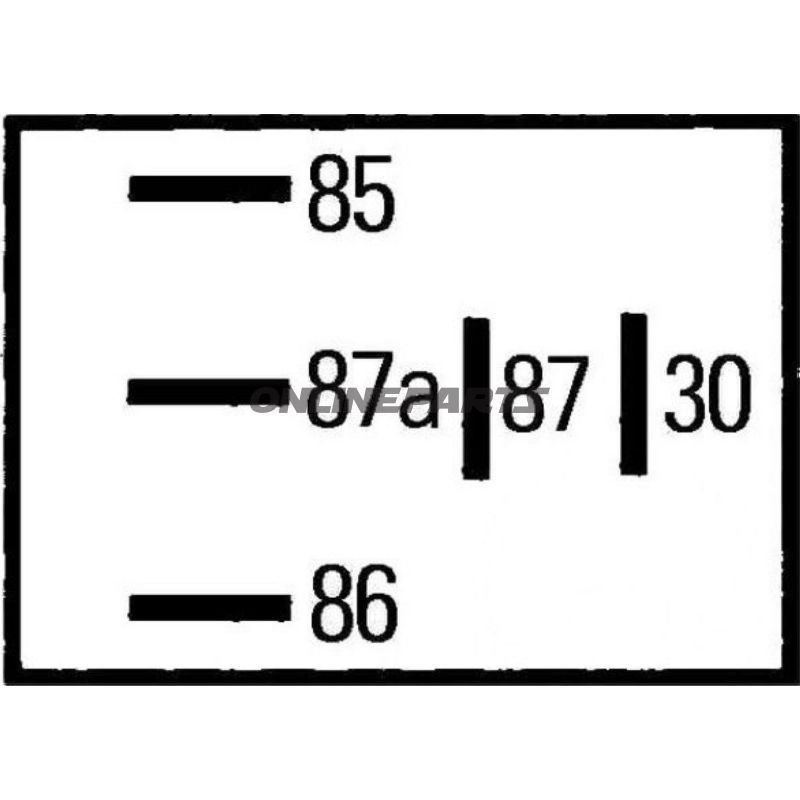

• Tilslutningstype: 3 spadeterminaler 4,8 mm + 2 flade 6,3 mm (Plug ID: C1)
• Skematisk opbygning: W2
• Driftstemperatur, maks.: 80 °C
• Belastningskapacitet ved +80 °C (normalt åben kontakt): ohmsk 20 A, induktiv 11 A, kapacitiv 20 A
• Belastningskapacitet ved +80 °C (normalt lukket kontakt): ohmsk 10 A, induktiv 11 A, kapacitiv 10 A
• Medfølgende holder: Nej (minirelæ uden beslag)

Praktiske fordele i værkstedet

• Standardiserede fladstikforbindelser (4,8/6,3 mm) gør relæet nemt at integrere i eksisterende kabler og stikfordelere uden specialværktøj.
• Den parallelle modstand til spolen mindsker risiko for forstyrrelser på følsomme styreenheder og forlader ikke behov for ekstra dæmpningskredse i de fleste anvendelser.
• Kompakt miniformat uden holder gør det velegnet i trange montagepladser og som erstatning for fabrikstilbehør i forlygte- eller ekstralysinstallationer.

Kompatibilitet og anvendelse

• Velegnet til bil- og motorcykelapplikationer, hvor der kræves en 5-polet skiftefunktion ved 12 V.
• Typiske anvendelser: forlygter, ekstra kørelys, horn, varme- og ventilationsmotorer, vinduesløftere, klimaanlæg og tændingsrelaterede kredsløb.

Reference

Produktet sælges under mærket Hella (MPN 108.01.88, GTIN 4082300576092). De tekniske data er leveret for at lette korrekt udskiftning og valg i værkstedskontekst; sørg for at sammenligne stiktype (C1) og belastningskrav med det eksisterende kredsløb før montering.
