Lukker relæ 4-pole

Lukkerrelæ 4-polet til 12 V – Hella (lukkerkontakt for lygter og forbrugere)

Produktoversigt: Dette er et 4-polet lukkerrelæ fra Hella (MPN: 108.05.63, GTIN: 4082300078657) beregnet til 12 V-systemer. Relæet lukker kredsløbet mellem batteri/strømkilde og en elektrisk belastning, fx forlygter, ekstra lygter, horn, varmeelementer, blæsere, motorer, vinduesmotorer, klimaanlæg eller tændingsrelaterede kredsløb.

Funktion og anvendelse:

• Relæet fungerer som en elektrisk afbryder styret af en spole: når spolen spændes, lukkes kontakterne og leverer strøm til belastningen.
• 4-polet konfiguration giver mulighed for separat styring af flere kredse eller forbedret kontaktlayout i køretøjsinstallationer.
• Med parallelmodstand til spolen, hvilket mindsker spændingsspidser og hjælper ved afledning af spolespænding ved afkobling.
• Typiske anvendelser omfatter højstrømsforbrugere i motorrum og kabine, hvor det er ønskeligt at føre høj strøm gennem relæet i stedet for via instrumentpanel eller kontakter.

Materiale og konstruktion:

• Kapsling og kontakter er udformet til automobilbrug med fokus på elektrisk ledningsevne og mekanisk holdbarhed. Hella som producent anvender materialer og overfladebehandlinger, der reducerer korrosion og sikrer stabil kontaktmodstand over tid.
• Spole og parallelmodstand er dimensioneret til stabile tænd-/slukforløb ved 12 V-systemer. Konstruktionen er enkel, driftssikker og velegnet i motor- og køretøjsmiljøer.

Tekniske egenskaber:

• Spænding: 12 V (egnet til standard 12 V køretøjssystemer).
• Antal poler: 4 (lukkekontakt).

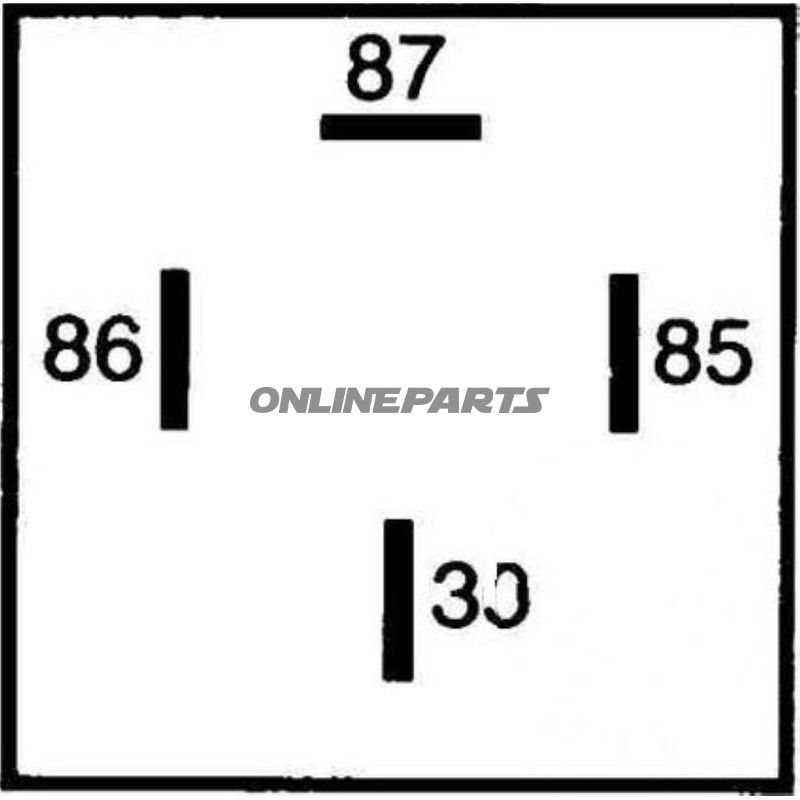

• Skematisk diagram: S2.
• Plug-id: B (tilslutningsudførelse i henhold til producentens mærkning).
• Max driftstemperatur: op til 80 °C.
• Belastningskapaciteter ved +80 °C for lukkekontakt: ohmsk (resistiv) 40 A, induktiv 35 A, kapacitiv 30 A.
• Der medfølger ikke holder.

Fordele i praksis:

• Høj strømkapacitet (op til 40 A ved resistiv belastning) gør relæet velegnet til direkte styring af forlygter, blæsere og andre højstrømsforbrugere uden at belaste styrekontakter.
• Parallelmodstand ved spolen mindsker elektromagnetiske forstyrrelser og forbedrer spoleafkoblingens kontrol, hvilket er nyttigt ved følsomme elektriske systemer.
• Robust temperaturklassificering og kendt producentkvalitet fra Hella (MPN: 108.05.63) sikrer forudsigelig ydeevne i motormiljøer op til den angivne temperaturgrænse.

Kompatibilitet og montage:

• Designet til 12 V køretøjssystemer; kompatibilitet afhænger af stiktype (Plug-id: B) og det elektriske skema i installationen.
• Kontroller skematisk diagram S2 og bilens/udstyrets kabelplan før udskiftning for at sikre korrekt tilslutning af polerne.
• Der er ingen integreret holder inkluderet; montering kræver passende holder eller fastgørelsesmetode i henhold til køretøjets layout.

Tekniske data (opsummering):

Produktet er fra Hella og identificeres med MPN 108.05.63 og GTIN 4082300078657. Ved tvivl om elektrisk match til specifikke anvendelser anbefales kontrol af køretøjets elektriske skema og eventuelt brug af multimeter under afmontering.
