Relæ ID MQ 1080031

4-polet 12 V shuntrelæ til lygter, horn og elektriske forbrugere

Produkt: Hella 4-polet shuntrelæ (Relæ ID MQ 1080031). Dette relæ er mærket med GTIN 4082300688375 og producentens artikelnummer (MPN) 108.20.07 fra Hella.

Funktion

• Relæet fungerer som et lukke-relæ: når spolen aktiveres, sluttes kredsløbet mellem strømkilden og den elektriske belastning, hvilket tænder den tilkoblede enhed.
• Det er beregnet til at blive betjent via kontakter, impulsgivere eller styreenheder og anvendes der, hvor man ønsker at lade et lavstrømskontaktsignal styre en højere belastning.
• Typiske anvendelser inkluderer forlygter og ekstralygter, horn, varmeelementer, ventilatormotorer, elektriske vinduer, airconditionanlæg og tændingssystemer.

Materialer og konstruktion

• Minirelæ med holder og fladstik-terminaler for mekanisk fastgørelse og elektrisk tilslutning.
• Kapsling og monteringsbeslag er udført for praktisk montering i køretøjets motorrum eller indvendige elektriske rum; designet til almindelig værkstedsbrug uden specielle krav til korrosionsbeskyttelse ud over standard Hella-kvalitet.
• Kontaktmaterialer og spole er dimensioneret til de angivne elektriske belastninger for at sikre pålidelig afbrydelse og forbindelse ved gentagen brug.

Tekniske data og egenskaber

• Nominalspænding: 12 V.
• Antal poler: 4 (lukke/kontaktfunktion).
• Kontakttype: sluttekontakt (closing relay).
• Belastningsevne ved +80 °C (angivet som maksimal belastning ved driftstemperatur):
• Ohmsk belastning: 30 A
• Induktiv belastning: 16 A
• Kapacitiv belastning: 16 A
• Temperaturområde, maksimum omkring: +80 °C
• Medfølgende holder for enkel fastgørelse.

Kompatibilitet og anvendelsesovervejelser

• Egnet til 12 V systemer i motorcykler, biler og andre køretøjer, hvor belastninger ligger inden for de angivne strømgrænser.
• Ved valg til induktive laster (f.eks. motorer og ventilatorer) bør man tage højde for startstrømme og eventuelt anvende supplerende beskyttelse eller dæmpning, hvis belastningen nærmer sig relæets begrænsninger.
• Relæet leveres uden sikringsindsats; sikring bør placeres i strømforsyningskredsen efter gældende elektriske normer og installationens krav.

Fordele ved denne model

• Kompakt minirelæ med holder gør det nemt at montere i eksisterende installationsrum.

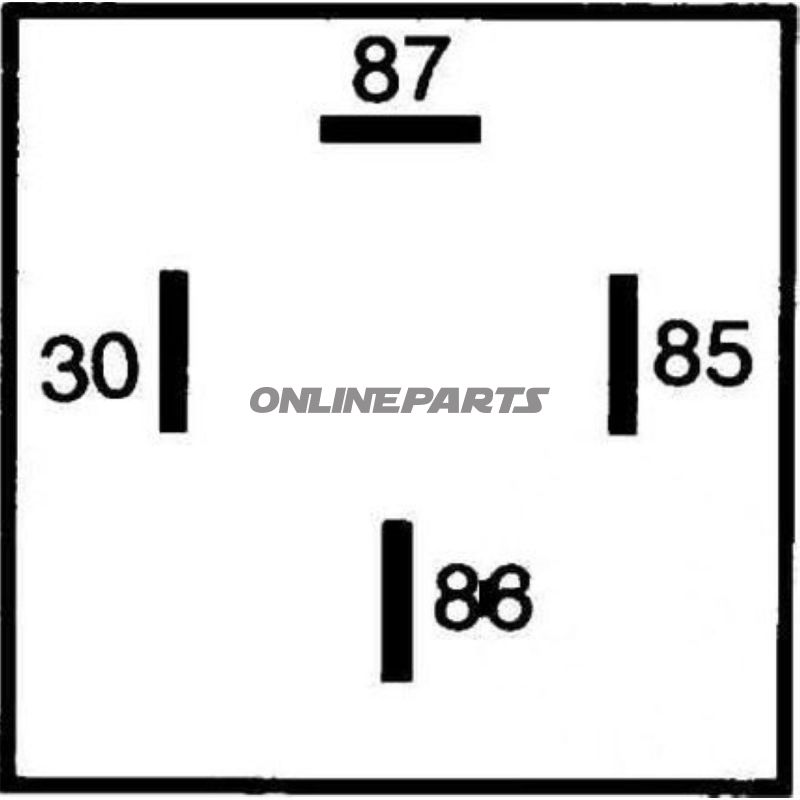

• Fire poler og fladstik tilbyder standardiseret tilslutning og kompatibilitet med almindelige kabeltilpasninger i køretøjer.
• Specifikationerne fra Hella (MPN 108.20.07) og GTIN 4082300688375 gør det enkelt at sikre korrekte reservedelsreferencer ved reparation eller vedligehold.

Bemærkninger til montering og sikkerhed

• Kontroller altid, at belastningen ikke overstiger de angivne værdier ved driftstemperatur. Ved kontinuerlige høje belastninger kan varmeafgivelse påvirke levetiden.
• Sikring og korrekt kabeldimensionering er påkrævet i henhold til køretøjets elektriske standarder.
• For applikationer med højere startstrømme eller gentagen kraftig belastning anbefales kontrol af relæets termiske forhold og eventuel brug af relæer eller kontaktorer dimensioneret til højere strøm.
