Kipkontakt Alu

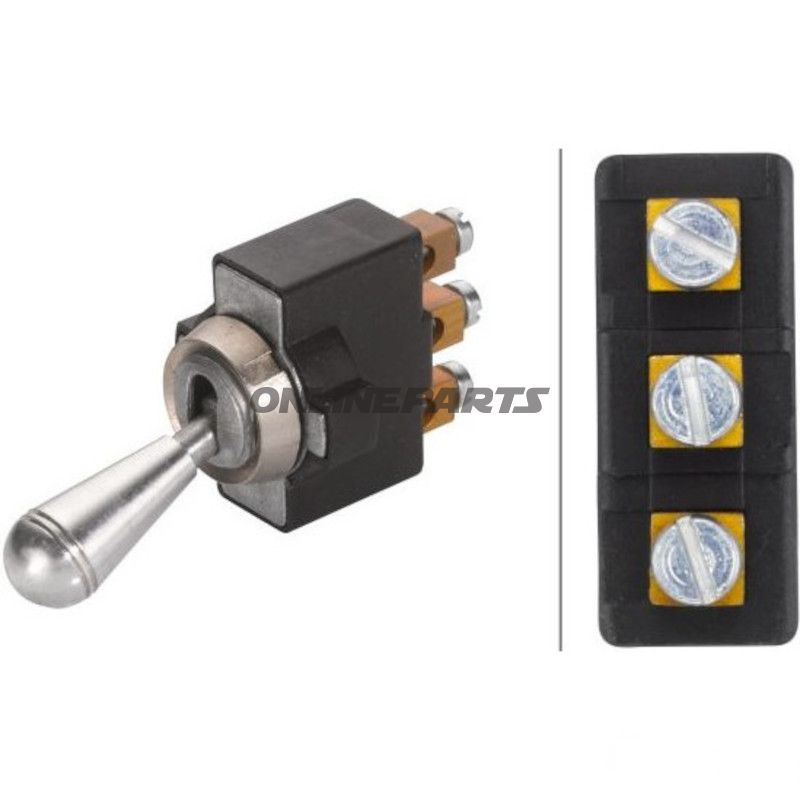

Kipkontakt i aluminium til montering i instrumentpanel — Hella vippekontakt

Produktbeskrivelse: Denne kipkontakt i aluminium fra Hella (MPN: 145.23.74, GTIN: 4082300190137) er en mekanisk vippe-/omskifterskontakt beregnet til montering i instrumentpaneler eller kontrolpaneler på motorcykler og tilsvarende køretøjer. Kontakten fungerer som en to-position (1 og 2) omskifter med vuggende aktivering og tre tilslutninger.

Funktion og anvendelse:

• Vuggende (kippe) aktivering: Brugeren skifter mellem to elektriske kredsløb ved at vippe kontakten til position 1 eller 2.
• Omskifterfunktion (Wechselschalter): Én fælles indgang kan forbindes til enten af de to udgange, hvilket er nyttigt til valg af funktion eller styring af to separate kredsløb.
• Tre tilslutninger: Standard tre-terminal konfiguration for fælles/udgang A/udgang B.
• Monteringsmetode: Fastgøres med skrue i et rundet monteringshul (se dimensioner nedenfor).

Materialer og konstruktion:

• Front og betjeningsarm er udført i aluminium (sølvfarvet) for et robust og visuelt ensartet udseende i metalpaneler.
• Kontaktens indre dele er udført i metal og isolerende materialer dimensioneret til de angivne elektriske belastninger. Valget af aluminium i fronten giver god mekanisk holdbarhed uden at være overflødigt tungt.

Elektriske specifikationer og mekanisk information:

• Spændings-/strømbelastning: Ved 12 V er belastbarheden opgivet til 5 A; ved 24 V er den opgivet til 2 A. Disse værdier angiver kontaktens nominelle grænser og bør matches med det aktuelle forbrug i det tilsluttede kredsløb.
• Skiftstillinger: 2 positioner (mærket 1 og 2).
• Antal tilslutninger: 3 terminaler.
• Montagehul: Ø 12,5 mm — beregn passende tolerancer og tætninger ved indbygning i panel.

Kompatibilitet og anvendelsesområder:

• Velegnet til styring af enkle elektriske funktioner på motorcykler, sidevogne, veteranbiler eller specialbyggeri, hvor to-position omskifter er nødvendig.
• Brug i lavstrømsapplikationer eller som signal-/styrekontakt. Til kraftigere belastninger anbefales eksternt relæ.

Monteringstips:

• Skær/bore monteringshul på Ø 12,5 mm. Kontroller paneltykkelse i forhold til kontaktens spændebeslag.
• Sikre korrekt krympning/isolering af ledninger på terminalerne og brug eventuelt hakede eller lodde-forbindelser afhængigt af installationens krav.
• Ved montering i udsatte miljøer anbefales korrekt pakning og korrosionsbeskyttelse af elektriske forbindelser.

Identifikation: Produktet markeres af producenten Hella og findes under artikelnummer (MPN) 145.23.74. GTIN 4082300190137 kan anvendes til opslag i reservedels- og logistiksystemer.

Bemærkninger: De angivne elektriske belastningsværdier er nominelle. Hvis kontakten skal føre større strømme eller hyppige belastningsskift, anbefales brug af en ekstern relæ- eller kontaktorløsning for at forlænge kontaktens levetid.
