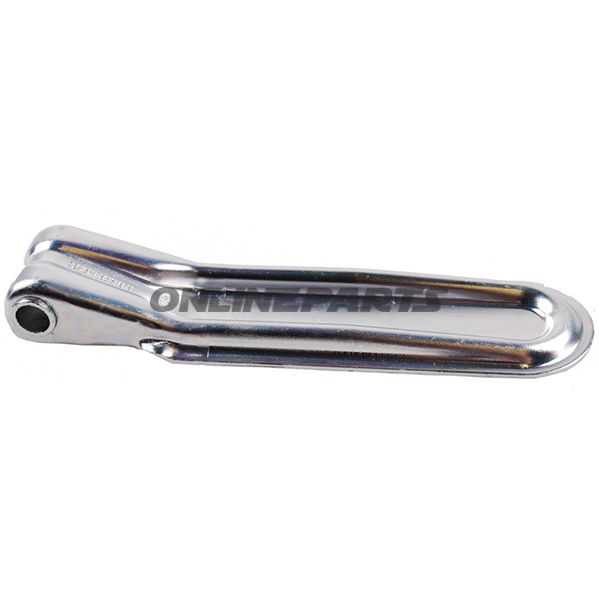

Hængsel Bordvæg 320 mm hul 12 mm

Hængsel til bordvæg, 320 mm (hul Ø 12 mm) — styrbord/stellbord hængsel

Dette hængsel er fremstillet til montering på bordvægge/ladvægge, hvor der ønskes en flad, presstøbt forbindelse uden påsvejset bøjle. Produktet er velegnet til mekanikere og motorcykelejere, der arbejder med lad- eller kassekonstruktioner, beslag og reparationer af karrosseri eller påbyggede rammer.

Funktion

• Fungerer som styrbord hængsel (stellbordscharnier) til vippe- eller klapfunktion på en ladvæg eller lignende.
• Designet som et fladt, presset hængsel uden svejset bue og uden splitpin-bolt, hvilket giver en ren, flad montageoverflade og reduceret risiko for løse komponenter.
• Hullet til fastgørelse har en diameter på 12 mm, hvilket passer til bolte eller nitter i den størrelse.

Dimensioner og form

• Opgivet længde: 309 mm (angivet som 320 mm i titelbetegnelse, hvor 320 mm beskriver den typiske serie/standardstørrelse).
• Fastgørelseshul: Ø 12 mm.

Materiale og overflade

• Fremstillet af presset tyndplade (feinblech), hvilket giver et fladt, stabilt emne med lav vægt.
• Overfladen er galvaniseret, hvilket giver korrosionsbeskyttelse og velegner delen til udendørs eller fugtige miljøer. Galvaniseringen reducerer behovet for efterbehandling men bevarer tydelige prægetolerancer fra presningsprocessen.
• Der er ingen svejsede bøjler eller splitpin-bolt; konstruktionen er dermed enkel og mekanisk robust uden ekstra svejseudposer.

Kompatibilitet og anvendelse

• Passer til applikationer hvor en flad hængselkrop uden svejseforstærkninger ønskes — typisk ladvægge, trailerklapper, låger eller værkstedsbeslag.
• Monteres med bolt eller nittefastgørelse via Ø 12 mm hul; vær opmærksom på korrekt bolt- eller nitvalg i forhold til belastning og materiale på montagefladen.

Tekniske referencer

• MPN (varenummer): 338.47.40 — nyttig ved bestilling eller forespørgsler for at sikre korrekt reservedel.
• GTIN: 76520429 — anvendes til lagerstyring og identifikation i systemer, hvor stregkoder og varedata er påkrævet.

Konstruktionsmæssige fordele

• Presset konstruktion giver præcis form og gentagelsesnøjagtighed mellem enheder.
• Galvanisering sikrer bedre holdbarhed i aggressivt miljø sammenlignet med ubehandlede stålplader.
• Fravær af svejsebue og splitpin forenkler efterbehandling og mindsker potentielle svage punkter.

Bemærkninger ved montage

• Kontroller at hullerne på montagefladen stemmer overens med Ø 12 mm og at bolt/nitte er dimensioneret til belastningen.
• Tjek pladsforhold ved kanten, da hængselets flade profil kræver fri plads for korrekt bevægelse.
• Ved korrosive miljøer kan yderligere behandling af tilstødende materiale anbefales, selvom hængselet er galvaniseret.

Hvis du skal bruge varen i en reservedelsliste eller til indkøb, kan du oplyse MPN 338.47.40 og GTIN 76520429 for at sikre korrekt identifikation.
