HØR TH 1,5-2,5 6,3MMJMP PACK 25 STK GAMLE 1580226

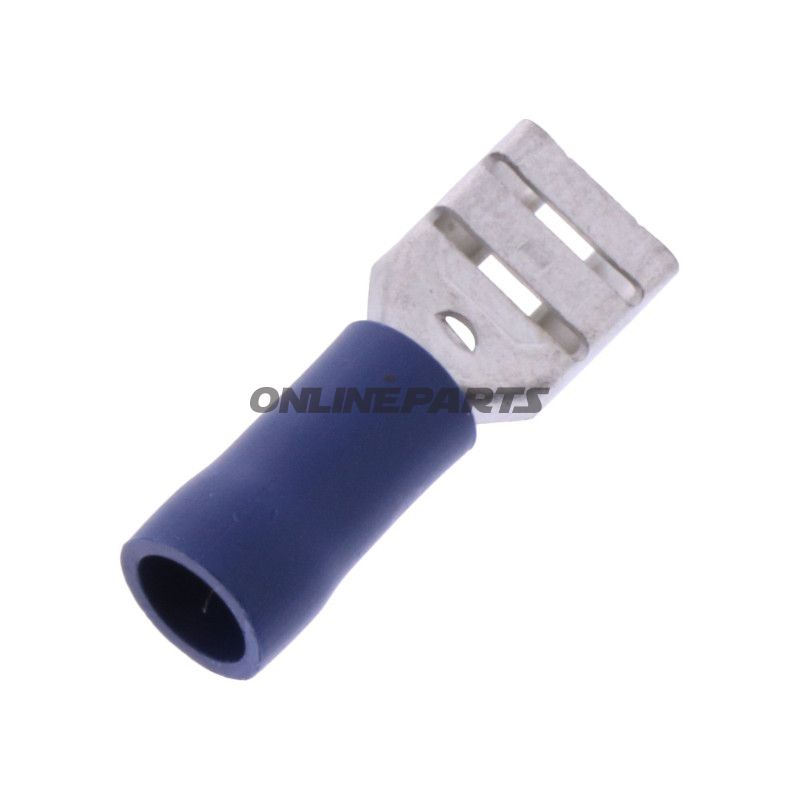

Isoleret hun-kabelsko (spade) 6,3 mm til 1,5–2,5 mm² ledere

Denne isolerede hun-kabelsko fra JMP (MPN: 158.11.05, GTIN: 4043981467062) er udviklet til elektriske forbindelser hvor en 6,3 mm spadebøsning skal modtage en enkelt leder. Produktet anvendes typisk i motorkøretøjs-, maskin- og værkstedsinstallationer hvor kompakte, ensrettede stik-forbindelser kræves.

Funktion og anvendelse

• Hun-kabelskoen danner en mekanisk og elektrisk kontakt mellem en afisoleret leder og en 6,3 mm spade (han) — velegnet til stikmonterede forbindelser i f.eks. sikringspaneler, relæer og klemrækker.
• Isoleringen beskytter mod kortslutning og tilfældig kontakt med ledende dele, hvilket er vigtigt i tætte motorrum og maskinrum.
• Uden loddeforbindelse — forbindelsen etableres udelukkende ved klemning/kravning af leder i metalhylsen.

Materialer og konstruktion

• Kontaktmateriale: Forkromet eller tinbelagt metal (standard i denne type terminaler) for at sikre elektrisk ledningsevne og reduceret korrosion.
• Isolering: Plast/nylon (farve: blå) omkring metalhylsen, dimensioneret til at forhindre utilsigtet kontakt og give en vis mekanisk strain relief ved korrekt krympning/pressning.
• Dimensioner: bredde × tykkelse på spade-indgangen ca. 6,3 × 0,8 mm, hvilket svarer til standard 6,3 mm fladstik.

Tekniske data og egenskaber

• Passer til spade: 6,3 mm.
• Ledertværsnit: anbefalet 1,5–2,5 mm².
• Antal poler: 1.
• Isoleret: ja — isoleringsmaterialet dækker hylsen for at reducere risiko for kortslutning.
• Lodning: ikke beregnet til loddeforbindelser.
• Varmebestandighed: angivet til -75 °C (oplysning fra leverandørens tekniske data; vær opmærksom på de øvrige temperaturområder for både lederisolering og omkringliggende komponenter ved installation).

Kompatibilitet og anvendelsesråd

• Brug kabelskoen hvor en isoleret 6,3 mm hun-forbindelse ønskes til standard fladstik (han) på komponenter, stik eller klemmer.
• Sørg for korrekt forberedelse af leder (afisolering til passende længde) og brug en passende krimptang for at opnå god mekanisk og elektrisk forbindelse. Undgå at bruge almindelige tænger, da fejlkramning kan skabe dårlig kontakt eller beskadige isolering.
• Vær opmærksom på materialevalg til omgivelser med vibrationer eller korrosive forhold — i sådanne tilfælde bør man kontrollere om tinbelægning eller alternativ korrosionsbeskyttelse er nødvendig.

Identifikation

• Brand: JMP — et mærke kendt i forbindelse med elektrisk tilbehør og terminaler.
• MPN: 158.11.05
• GTIN: 4043981467062

Den beskrevne artikel leveres som isoleret hun-kabelsko til 6,3 mm fladstik og er beregnet til ledere i området 1,5–2,5 mm². Kontrollér altid fysisk pasform og krympeprocedure ved montage for at sikre korrekt elektrisk forbindelse og mekanisk holdbarhed.
