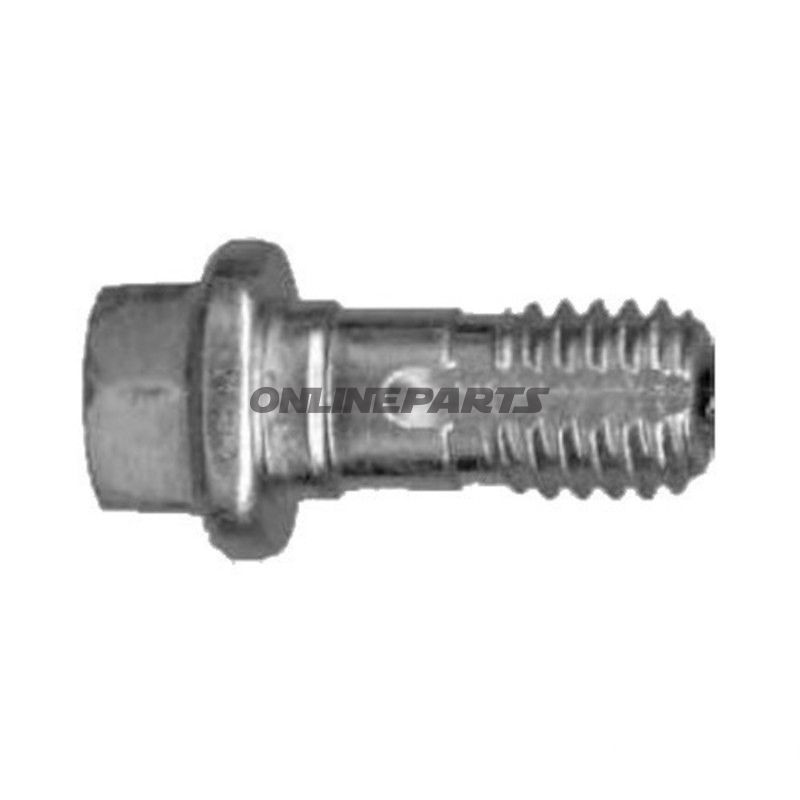

BANJO BOLT TIL BR SCHL MQ M10 x 1.5 SW11 L28.1MM

Banjobolt til bremseslange, M10 x 1.5, SW11, L28.1 mm

Produkt: banjobolt til bremseslange fra Quick Brake (MPN: 442.18.60, GTIN: 5706021216608). Denne bolt er beregnet til fastgørelse af banjostykker på bremsesystemer og anvendes typisk i personbiler fra VAG-gruppen (Audi, Seat, Škoda, VW) samt andre modeller med tilsvarende dimensioner.

Funktion og anvendelse

• Banjobolten sikrer mekanisk og hydraulisk forbindelse mellem bremseslange/banjostykke og den tilhørende monteringsflange.
• Den indvendige udformning tillader gennemstrømning af bremsevæske gennem bolten, mens den tværgående åbning kombineres med en banjo-kobling for at danne en tæt forbindelse.
• Denne udgave har ingen indbygget udluftningsskrue (bleed valve) og indeholder ikke kontakt til stoplyskontakt.

Materialevalg og overflade

• Materiale: stål – valgt for styrke og modstand mod mekanisk belastning ved tilspænding og vibrationspåvirkning i bremsesystemet.
• Overfladefarve: sølv, hvilket normalt indikerer en galvanisk eller passiveret overfladebehandling for korrosionsbeskyttelse; den konkrete behandling er ikke specificeret, så korrekt korrosionsbeskyttelse bør vurderes i forhold til køretøjets miljø.

Dimensioner og relevante mål

• Gængestørrelse: M10 x 1,50 (metrisk fintgænger).
• Nøglevidde (tværs over flader): 11 mm (SW11).
• Længde: 28,1 mm (total længde angivet).

Kompatibilitet og monteringsnoter

• Designet til banjoforbindelser, som findes på pistoner, kalibre og bundplader i bilers hydrauliske bremsekredse.
• Passer til systemer, der kræver M10 x 1,5 banjobolt med SW11; kontrollér altid dimensioner og tætningstype ved udskiftning for at sikre korrekt pasform og moment.
• Da denne bolt ikke har udluftningsskrue, skal udluftning af bremsesystemet foretages via dedikeret luftningspunkt efter montering.

Tekniske data (kort)

• Gængestørrelse: M10 x 1.50
• Længde: 28.1 mm
• Nøglevidde: 11 mm
• Materiale: stål
• Med udluftningsskrue: Nej
• Med stoplyskontakt: Nej
• Producent/leverandør: OJD (angivet af producent)

Bemærkninger til mekanikere

• Tildræningsmoment og eventuel brug af gevindlåsemiddel bør følge køretøjsfabrikantens anvisninger for at sikre korrekt tætning uden overbelastning af gevindet eller banjo-flangen.
• Ved genbrug af koblingspakninger (banjo-skiver) anbefales det normalt at anvende nye tætningsskiver i passende materiale (kobber eller aluminium afhængig af specifikation) for at opnå sikker tæthed.
• Kontrollér GA/T-form og indvendig passage for tilstopning ved reparationer eller ved montering i ældre systemer.

Identifikation: Quick Brake 442.18.60 (MPN) er registreret med GTIN 5706021216608 og findes i produktdata under betegnelse BANJO BOLT TIL BR SCHL MQ M10 x 1.5 SW11 L28.1MM.
