Hulgængeskrue M10 x 1 DIN 7623

Hulgængeskrue M10 x 1 (Banjo-bolt) til hydrauliske forbindelser

Produkt: Hulgængeskrue M10 x 1 DIN 7623 fra Cohline (MPN: 316.32.43). Denne hulgængeskrue, ofte kaldet en banjo-bolt, er beregnet til hydrauliske forbindelser hvor medium (f.eks. bremse- eller koblingsvæske) skal kunne passere gennem boltens indvendige hul og afgreninger.

Funktion

• Banjo-bolten leder væske gennem et indvendigt kanalsystem, så et rør eller banjo-kobling kan forbindes vinkelret på komponentens boltakse.
• Sikrer tæt forbindelse mellem hydraulikledning og komponent (f.eks. bremsekaliber eller hovedcylinder) ved brug af passende banjo-fittings og pakninger.
• Muliggør flow og samtidig mekanisk fastgørelse i samme komponent, hvilket er standard i motorcykel- og bilbremseinstallationer.

Materialer og overflade

• Materiale: Stål. Stål giver den nødvendige styrke til at modstå spænding og moment ved montering samt de mekaniske belastninger i hydrauliske kredsløb.
• Farve/overflade: Sølv. Typisk galvaniseret eller forkromet stål for korrosionsmodstand — overfladetypen bør tjekkes mod delens leverandørspecifikationer ved behov for ekstra korrosionsbeskyttelse.

Dimensioner og tekniske mål

• Akselgevind: M10 x 1,00 (fint gevind i henhold til DIN 7623).

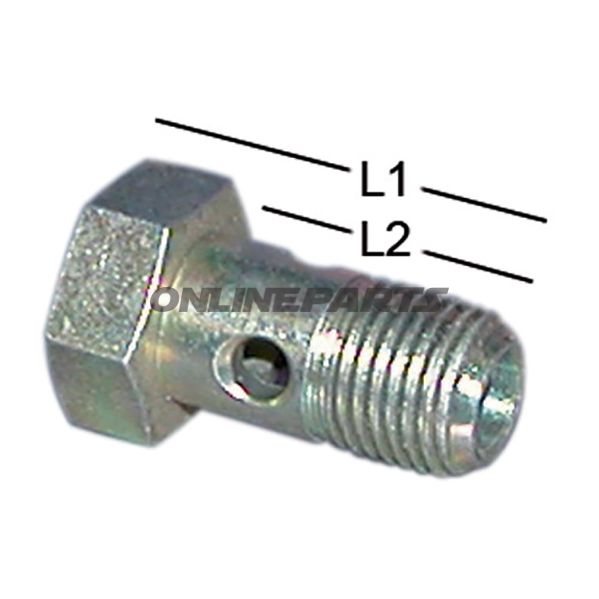

• Længde 1 (totallængde / målt fra underside hoved til boltende afhængig af reference): 24 mm.
• Længde 2 (indre eller delmåling, typisk gevindlængde eller afstand til banjo-akse): 19 mm.
• Indeholder ikke bleed valve (udlufningsventil) eller kontakt til bremselysbryder.

Kompatibilitet og anvendelse

• Designet til brug i hydrauliske systemer, fx motorcykelbremser og koblingssystemer, hvor en banjo-tilslutning er nødvendig.
• Kontroller gevindtype og -længde samt banjo-flangemål på den tilsigtede komponent før montering for at sikre korrekt pasform og tætning.
• Brug egnede tætningsskiver (kobber- eller aluminiumsrondeller afhængig af fabrikantens anbefaling) ved montering for at undgå lækager.

Producentinformation

• Producent/brand: Cohline. MPN (producentens varenummer): 316.32.43.
• GTIN: Ikke angivet for denne post — kontakt leverandør hvis GTIN/varenummer er påkrævet til indkøb eller lagerstyring.

Sikkerhed og monteringsanvisning

• Stram til med passende moment i henhold til fabrikantens eller servicehåndbogens anvisninger for at undgå overstramning og beskadigelse af gevind eller banjo-flanger.
• Udskift tætningsskiver ved hver demontering for at sikre vedvarende tæthed.
• Inspekter for korrosion eller skader før montering — beskadigede hulgængeskruer kan give interne lækager og svækket mekanisk holdbarhed.

Tekniske data (resumé)

• Gevind: M10 x 1,00
• Længder: 24 mm / 19 mm (angivet som Længde 1 og Længde 2 i produktdata)
• Materiale: Stål
• Farve: Sølv
• Udstyr: Ingen indbygget udluftningsventil eller bremselyskontakt
• Producent: Cohline, MPN 316.32.43

Kontakt leverandøren eller se teknisk dokumentation hvis du har brug for specifikke tolerancer, overfladebehandlingstype eller testcertifikater til anvendelser med høje krav.
