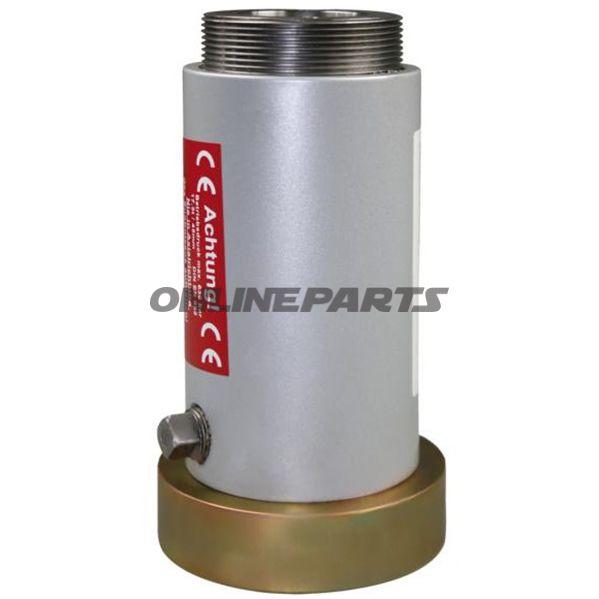

Hydraulisk hulstempelcylinder 17,5 ton (HKZ 15-1) til kraftopgaver
Denne hydrauliske hulstempelcylinder fra Paschke/Profitec (MPN: 617.26.05, GTIN: 4037374999735) er konstrueret til løfte- og trykanvendelser, hvor der kræves høj belastning i et kompakt format. Modellen HKZ 15-1 er en hulkolbecylinder med gevindtilslutning og beskyttelseskappe, designet uden trækbolt for brug i systemer, hvor trykretningen alene er tilstrækkelig.
- Funktion: Hulstempelcylinderen overfører hydraulisk tryk til aksial kraft ved hjælp af en indbygget hulkolbe. Den anvendes typisk i presser, løfte- og justeringsværktøj, samt i specialiserede værkstedsløsninger, hvor en indvendig føring eller gennemgående bolt er nødvendig.
- Gevindtilslutning: 3/8 NPT indgang for forbindelse til standard hydraulikslanger og fittings, som giver en tæt, mekanisk tilslutning i åbne hydrauliksystemer.
- Beskyttelseskappe: Cylinderens ende er forsynet med en beskyttelseskappe for at beskytte stempel og tætninger mod snavs og slag i værkstedsmiljøer. Dette forlænger komponentens levetid og reducerer behovet for hyppig vedligeholdelse.
- Uden trækbolt: Udførelsen uden trækbolt betyder, at cylinderen ikke er beregnet til at overføre trækkræfter ud over den aksiale trykkraft. Den er optimeret til trykbelastning og kræver passende monteringsarrangement i applikationer med tilbøjelige kræfter.
Materialer og konstruktion
Cylinderen er udført i materialer og overfladebehandlinger, der er almindelige i industrikulturen for hydrauliske komponenter: højstyrkestål til cylinder- og stempeldele for at modstå gentagne belastningscykler, præcisionsbearbejdede tætninger og korrosionsbeskyttelse på ydre dele. Beskyttelseskappen er dimensioneret til at modstå mekanisk påvirkning og forebygge indtrængen af partikler.
Tekniske forhold og anvendelse
- Kapacitet: 17,5 ton specificeret som maksimal trykkraft ved korrekt indkoblet hydrauliktryk (se systemets trykgrænser og pumpekapacitet ved installation).
- Designtype: Hulkolbe (Hohlkolben) — egnet til applikationer hvor en gennemgående bolt eller stang skal passere cylinderen eller hvor væskestrøm i kolben er ønsket.
- Forbindelse: 3/8 NPT gevind, almindeligt anvendt i industriel hydraulik for nem integration med standardslanger og adaptere.
- Begrænsninger: Ikke beregnet til at bære trækbelastninger uden ekstra mekanisk sikring; sørg for korrekt montage for at undgå sidebelastning og for tidligt slid.
Kompatibilitet og monteringsråd
HKZ 15-1 passer i hydrauliske systemer, der opererer med standard hydraulikolie og har fittings til 3/8 NPT. Ved montering bør mekanikere sikre korrekt justering af stempelaksen, passende understøtning ved belastning og korrekt moment ved tilslutning af gevind for at undgå lækager. Brug af passende tætninger og regelmæssig inspektion af beskyttelseskappen og stempelbefæstigelser øger driftssikkerheden.
Identifikation
Produktet markeres med producentens varenummer MPN 617.26.05 og global handelsartikelnummer GTIN 4037374999735, hvilket gør det nemt at kontrollere reservedelsmatch og dokumentation i værkstedets indkøbssystemer.
Hvis du har brug for mål, nærmere materialeangivelse eller dokumentation som teknisk datablad eller trykdiagrammer til integration i et eksisterende hydrauliksystem, kan disse oplysninger fremskaffes ved at kontakte leverandøren eller konsultere producentens tekniske specifikationer for Paschke/Profitec HKZ-serien.
