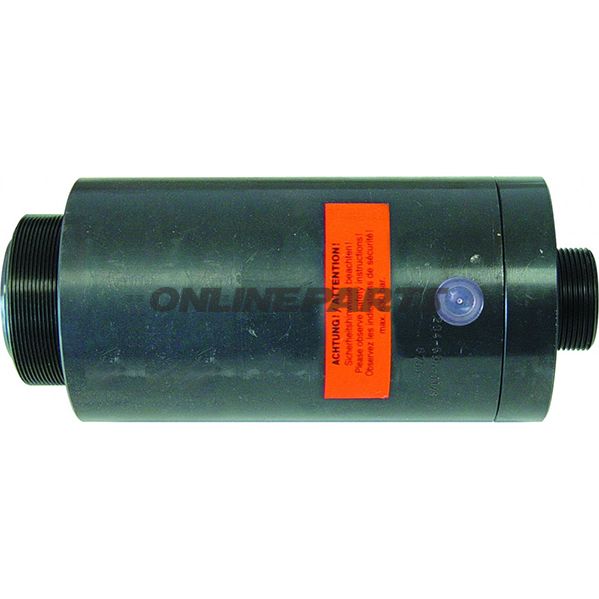

Hydraulisk cylinder 28TO

Hydraulisk cylinder 28TO til træk og tryk, Gedore Automotive

Produkt: Hydraulisk cylinder 28TO fra Gedore Automotive (MPN: 617.26.13, GTIN: 4046459063780). Denne cylinder er konstrueret som en hulkolbens-cylinder og er beregnet til både træk- og trykoperationer i forbindelse med værktøjer til montage og demontering af aksler, hjulnav, lejer og bæreled.

Funktion og anvendelse

• Cylinderen fungerer som et hydraulisk drev­element, der via tilslutning til en hydraulikpumpe skaber en kontrolleret lineær bevægelse (tryk eller træk) med korte slag.
• På grund af hulkolbenkonstruktionen kan forskellige spindel- og adapterløsninger monteres, hvilket gør enheden velegnet til kombination med Gedore Automotive (Klann) træk-/tryk-værktøj ved ud- og indpresning af drivakselled, hjulnav, hjullagre, silentblocks og bæreled.
• Der kræves en ekstern hydraulikpumpe som drivkilde (sælges separat).

Materialer og konstruktion

• Hovedhus og kolbe er fremstillet af bearbejdet stål med overfladebehandling til mekanisk belastning og tæthed under højt tryk. Konstruktionen er industriel og udført for at modstå den specificerede maksimale kraft uden overdrevent spekulative holdbarhedsangivelser.
• Dichtringe og pakninger er specificeret i leveringslisten og er udvalgt til kompatibilitet med hydraulikolie HLP 46 eller HLPD 46, som angivet.
• Medfølgende komponenter (adaptere, gevindring etc.) er dimensioneret til at sikre korrekt tilslutning til værktøj og fastgørelse på tryk- og træk­siden.

Tekniske data

• Maks. tilladt kraft: 285 kN (28 t)
• Max slag (hub): 50 mm
• Max olievolumen: 216,3 cm³
• Kolbenareal: 40,6 cm²
• Gevind i hulkolbe: M24
• Fastgørelsesgevind trykside: 2 3/4"-16 UNS
• Fastgørelsesgevind trækside: M42×2
• Cylinder yderdiameter: 99 mm
• Byggehøjde indfaret: 235 mm
• Byggehøjde udfaret: 285 mm
• Olietilslutning: 3/8" NPT
• Vægt: 9,6 kg
• Anbefalet hydraulikvæske: HLP 46 eller HLPD 46

Leveringsindhold

• Gehæuse (cylinderhus)
• Kolben
• Inderrør
• Gewindering (gevindring)
• Adapter
• Druckfeder (trykfjeder)
• Dichtring Ø 80 mm
• Dichtring Ø 43 mm
• Sicherungsring SB85 (låsering)
• Beskyttelseshætte Ø 70 mm
• Zylinderschraube M10 x 20 mm (cylinderskrue)
• Advarselsmærkat "Achtung"
• Beskyttelseshætte Ø 42 mm
• Blindprop for 3/8" NPT

Kompatibilitet og montage

• Designet til brug sammen med Gedore Automotive / Klann træk- og tryk­sæt og andre værktøjer der accepterer de angivne gevind- og adapterdimensioner.
• Tilslutning til hydraulikpumpe via 3/8" NPT; kontroller pumpekapacitet og tryk før anvendelse for at sikre korrekt olievolumen og kraftudvikling.
• Montér adaptere og fastgørelseselementer i henhold til producentens instruktioner og sørg for rette gevindtilpasning (M24, M42×2, 2 3/4"-16 UNS).

Sikkerhed og vedligeholdelse

• Brug kun anbefalet hydraulikolie og hold olie- og tætningselementer rene for at undgå kontaminering og unødigt slid.
• Kontroller tolerancer og pakninger ved serviceintervaller; udskift slidte dichtringe for at bevare tæthed og funktionssikkerhed.
• Overhold max kraft- og trykspecifikationer; anvend passende moment og sikringsmetoder ved montering af adaptere.

Yderligere oplysninger

Producent: Gedore Automotive. MPN: 617.26.13. GTIN: 4046459063780. Denne tekniske beskrivelse er rettet mod mekanikere og motorcykelejere, der kræver præcise data om funktion, materialer og tilslutningsmuligheder for at integrere cylinderen i eksisterende værktøjssæt og arbejdsprocedurer.
