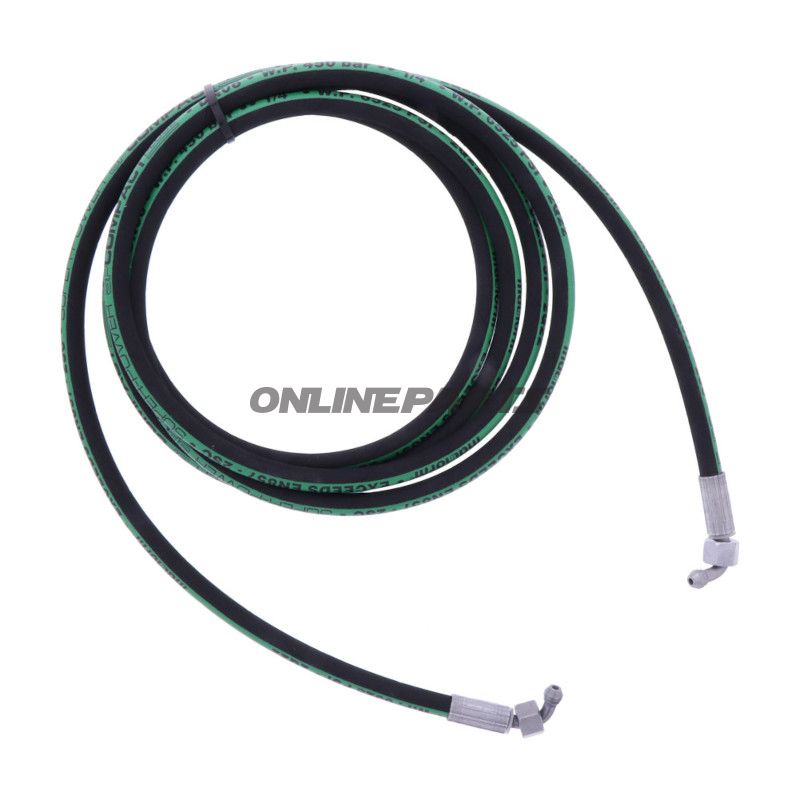

Hydraulisk slange 3750MM DS 3000 H DN06 2XG1/4 IG

Hydraulisk slange 3750 mm til DS 3000 H (DN06) med 2x G1/4" indvendig gevind 90°

Produktoversigt: Denne hydrauliske slange er designet til brug med trin/aktuatorer i FOX DS 3000 H-serien. Den leveres i en samlet længde på 3750 mm og har to 90° vinkelstykker med G 1/4" indvendig gevind (IG). Produktets MPN er 652.30.82.

Funktion og anvendelse:

• Overfører hydraulisk væske mellem styreenhed og DS 3000 H-trin/aktuator, hvor fleksibilitet og korrekt vinkel ved tilslutninger er nødvendig.
• De 90° fittings reducerer belastning på tilslutningssteder og giver pladsbesparende montering i trange installationer.
• Velegnet til applikationer, hvor DN06-slanger (ca. 6 mm indvendig diameter) anvendes, hvilket svarer til lav- til mellemtryks hydrauliske kredsløb i maskiner og køretøjer.

Materialevalg og egenskaber:

• Yderkappe: Fremstillet i slidstærkt materiale beregnet til almindelig hydraulikbrug; modstandsdygtigt over for mekanisk slitage og almindelige olieprodukter.
• Forstærkning: Typisk udført med flet eller spirallag af ståltråd for at modstå arbejdstryk og opretholde fleksibilitet; designet til at forhindre udbuling under belastning.
• Inderforing: Kemisk kompatibel med standard hydraulikolie for at sikre stabil flow-egenskab og begrænse nedbrydning over tid.
• Fittings: De to vinkeladaptere med G 1/4" indvendig gevind er udført i korrosionsmodstandsdygtigt metal (ofte forkromet stål eller rustfrit stål afhængigt af leverandør), hvilket sikrer tæt forbindelse ved gentagne til- og frakoblinger.

Tekniske bemærkninger og kompatibilitet:

• Længde: 3750 mm — beregn nødvendig overhæng og eventuelle bøjninger ved montering for at undgå knæk eller unødig belastning.
• Dimensionering: DN06 angiver nominelt indvendigt tværsnit passende til systemer, hvor DN06-standarder følges; kontroller systemets arbejdstryk og temperaturkrav mod slangeleverandørens datablade.
• Tilslutning: 2x G 1/4" IG 90° — disse indvendige G-gevind følger BSP (britisk standard) fine gevind for rørtilslutninger; kontroller at modstykket på maskinen matcher G 1/4" intern gevind og klarer vinklen uden at påføre vrid.
• Anvendelse: Specifikt angivet til FOX DS 3000 H-trin, men kan anvendes i andre systemer med tilsvarende krav til dimension, gevindtype og maksimal arbejdstryk.

Monterings- og vedligeholdelsestips:

• Undgå skarpe kanter ved monteringspunkter; brug passende klemmer og bøjningsradius for DN06-slanger.
• Kontrollér tætheden ved lavt tryk før ibrugtagning, og efterspænd forbindelser i henhold til leverandørens anvisninger.
• Inspektion: Kig efter revner, udbuling eller slid på yderkappe regelmæssigt; udskift ved synlige skader eller ved mistanke om indre forringelse.

Identifikation: Modelbetegnelsen og artikelnummeret (MPN 652.30.82) følger produktets specifikationer og bør anvendes ved bestilling eller ved forespørgsel til reservedelslisten.

Bemærk: GTIN er ikke angivet i de leverede data. Hvis en GTIN er påkrævet til registrering eller indkøb, anbefales det at kontakte leverandøren eller bruge MPN 652.30.82 sammen med beskrivelsen for entydig identifikation.
