Z FUNKEN Test JMP

Gnistetester til tændingssystemer — JMP Z FUNKEN Test (0–40.000 V)

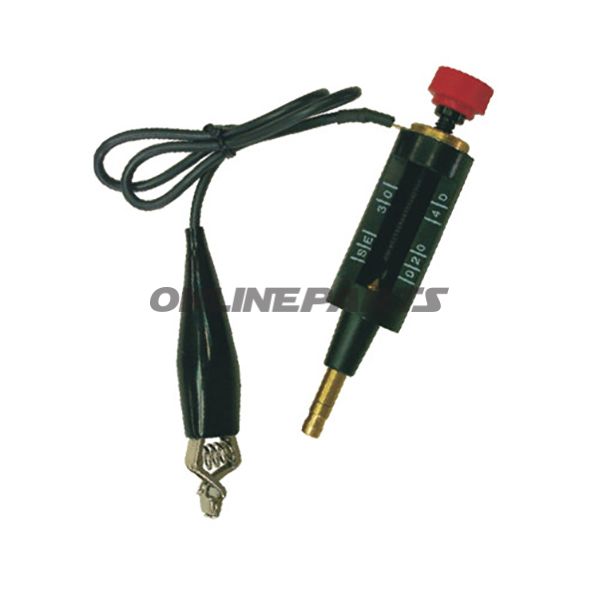

Produkt: JMP Z FUNKEN Test — en mekanisk gnistetester til kontrol af tændingsspænding og gniststørrelse på motorcykler og mindre motorer. Producenten er JMP, produktnummer (MPN) 722.52.87 og GTIN 4043981037012.

Funktion

• Bestemmer om tændingssystemet leverer tilstrækkelig høj spænding til at skabe gnist mellem elektrodeafstande.
• Viser gnistens evne til at springe en bestemt afstand, hvilket hjælper med diagnosticering af tændingsproblemer, tændspoler, tændingsmoduler og ledningsnet.
• Indbygget justeringsskrue tillader at variere gnistgabet og dermed måle ydeevnen i forskellige afstandsområder.

Måleområde og anvendelse

• Måleområde: 0–40.000 volt — egnet til de fleste benzinmotorers tændingssystemer.
• Brugsprincip: Fjern tændrøret (tændrørshætte), monter gnisttesteren i stedet, fastgør krokodilleklemmen til stel/maskinens jord, indstil justeringsskruen til ønsket afstand (typisk ca. 10 mm ved kontrol; en intakt tændingsinstallation bør kunne springe omkring 15 mm) og start motoren for at observere gnistens evne.

Materialevalg og egenskaber

• Kontakten og adaptere er udført i standard elektrisk isolerende materiale kombineret med metaldele for pålidelig elektrisk forbindelse. Materialerne er valgt til at modstå højspændingspulsers termiske og mekaniske belastning uden at give urealistiske levetidsløfter.
• Krokodilleklemme af metal til jordforbindelse med almindelig isoleringshåndtag for håndtering.
• Justérbar skrue med mekanisk stop/fastgørelse for præcis indstilling af gnistafstand.

Sikkerhed og vigtige anvisninger

• Ved flercylindrede motorer: Sørg for at alle øvrige tændrørshætter er forbundet til stel (jord). Hvis ikke, kan andre tændingskomponenter tage skader.
• Hvis tændrør er fjernet, kan der via tændrørshullerne slippe brændbart/eksplosivt luft-brændstof-blanding — arbejd i et godt ventileret område og undgå tændkilder.
• Justering af gnistgabet på skrue må kun udføres med tændingen slået fra.
• Ved tændingen tændt må hverken tændingssystemet eller testeren berøres direkte for at undgå stød eller skade.
• Sørg for at testeren ikke kommer i kontakt med stel/jord, når motoren kører.

Kompatibilitet

• Designet til brug på benzindrevne motorer med tændrør og standard tændingssystemer — typisk motorcykler, scootere og småmotorer. Ikke beregnet til højspændingssystemer af industriel karakter eller andre systemer uden tændrør.
• Adapteren kan skrues af eller på efter behov for at tilpasse forskellige tændrørshætter og plug-kabler.

Praktiske fordele for mekanikere

• Giver en enkel, visuel kontrol af gniststyrke og funktionsdygtighed uden avanceret elektronisk måleudstyr.
• Robust, mekanisk konstruktion der er nem at anvende i værkstedssituationer ved fejlfinding og rutinekontrol.

Identifikation: Brandet JMP fremgår af produktets konstruktion og manual. MPN 722.52.87 og GTIN 4043981037012 kan anvendes ved bestilling eller opdatering af reservedelsregistre.

Bemærk: Produktbeskrivelsen angiver funktion og anvendelse. Følg altid producentens anvisninger og gældende sikkerhedsprocedurer ved arbejde på tændings- og brændstofsystemer.
