Zündzeitpunktpistole Digital LED-visning

Digital tændingstids-pistol (stroboskop) til justering af fortænding på benzinmotorer

Produktoversigt
Denne digitale tændingstids-pistol fra KS Tools (MPN: 609.01.50, GTIN: 4042146625644) er et måleinstrument til kontrol og justering af tændingstidspunktet (fortænding) på 12 V benzinmotorer. Enheden kombinerer LED/Xenon-blitz til visuel markering af tændingshændelsen med indbyggede målefunktioner som omdrejningstal, måling af lukkeposition (lukkevinkel), spændingsmåling og spændingsfaldstest.

Hvad den gør

• Viser tændingshændelsen med ekstra kraftige lysglimt gennem en speciallinse, så markeringer på motorens drev eller remskive kan aflæses uden mekanisk mærkning.
• Måler motorens omdrejningstal i området 200–9.999 rpm via den medleverede induktive tang.
• Giver mulighed for at indstille og kontrollere tændingsvinkel fra 0° til 60° og at foretage lukkevinkel-/dwell-test i intervallet 0–99,9 % (med omregningstabel).
• Udfører spændingsmåling og spændingsfaldstest på tændingssystemet for fejlfinding af elektriske problemer.

Anvendelse og kompatibilitet

• Velegnet til 12 V systemer med højspændingsførende tændingskabler på 2-, 3-, 4-, 5-, 6- og 8-cylindrede motorer.
• Kan anvendes til fordelerbaserede 4-takts tændingssystemer, 2-taktere samt dobbeltgnist-systemer.
• Særligt nyttig på motorer uden tydelig vinkelmarkering på remskiven, hvor lysbaseret tændingsmarkering er nødvendig.

Materiale og konstruktion

• Huset er udført i robust plastdesign med betjeningsknapper og drejeknap til justering af blinkforsinkelse.
• Speciallinse og Xenon-lyskilde giver kraftige, koncentrerede blink uden krav om ekstern lyskilde.

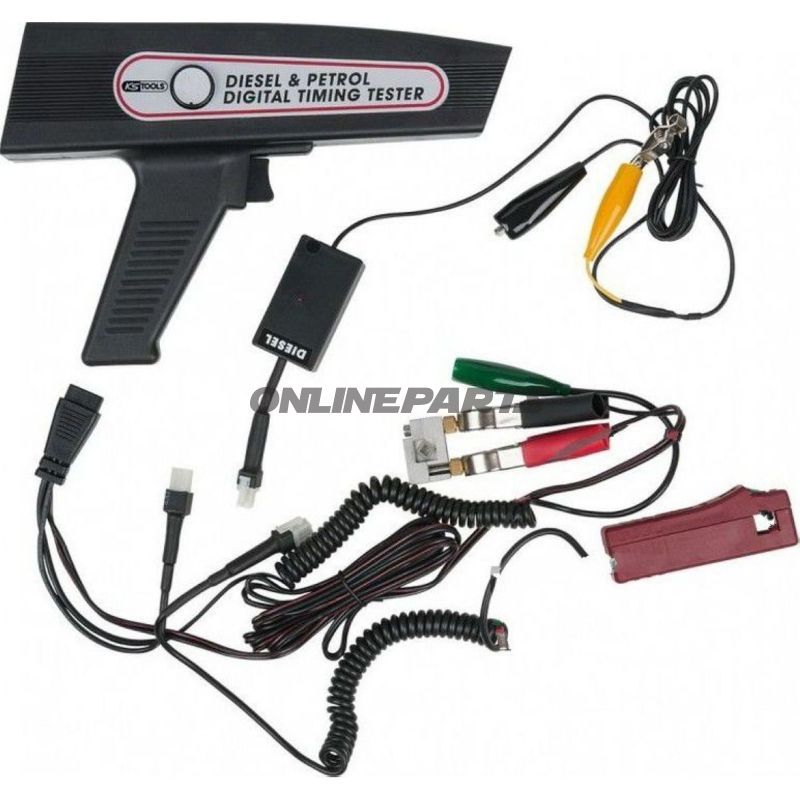

• Leveres med krokodillenæb til strømforsyning (egenstrømforsyning fra batteri via klemmer) samt en induktiv tang til ikke-invasiv aflæsning af tændingsimpulser.

Betjening og funktionelle detaljer

• Valg af måletilstand sker via en trykknap på bagpanelet, mens en drejeknap på husets side justerer forsinkelsen af blinket for præcis synkronisering.
• Induktiv tang bruges til at aflæse omdrejningstal og generere trigger-puls uden direkte elektrisk kontakt med højspændingskablet.
• Indbyggede voltmeter- og spændingsfaldfunktioner hjælper med at lokalisere tab eller dårlige forbindelser i tændingskredsen.

Tekniske mål

• Bredde: 65 mm
• Højde: 180 mm
• Længde: 270 mm

Målgruppe
Produktet er målrettet mekanikere og erfarne motorcykelejere, der har behov for præcis justering og fejlsøgning af tændingssystemer. Funktionen og de tekniske målemuligheder gør den velegnet til værksteder og hjemmebrugere med kendskab til tændingsjustering.

Mærke og identifikation
Dette værktøj er produceret af KS Tools og identificeres med modelnummer (MPN) 609.01.50. GTIN 4042146625644 kan bruges til entydig identifikation og lagerstyring.

Bemærkninger
Enheden kræver adgang til bilens 12 V batteri via de medfølgende krokodillenæb for egen strømforsyning. Ved brug bør relevante sikkerhedsforanstaltninger omkring højspændingsledninger og roterende dele overholdes.
