INBAY opbevaringsbakke med trådløs opladning til camper/van (10 W)

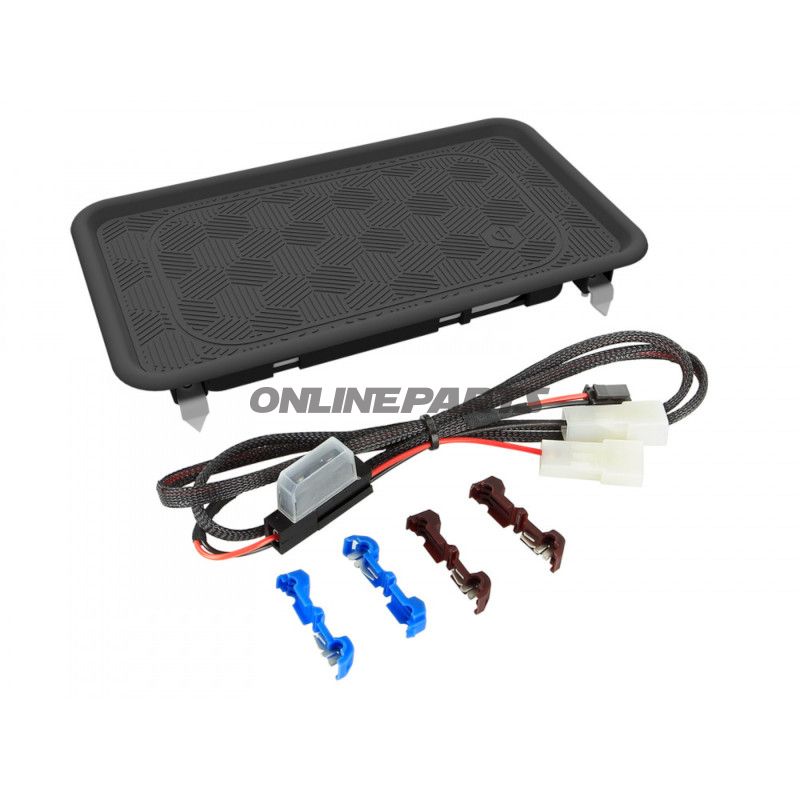

Produkt: INBAY opbevaringsbakke til camper/van med trådløs induktiv opladning (10 W). Produktet leveres af mærket ACV og identificeres med MPN 194.08.80 og GTIN 4026724339482.

Funktion

• Bakkeenhedens primære funktion er at fungere som en indbygget opbevaringsplads med trådløs opladningsfunktion for smartphones i køretøjer som autocampere og campervans.
• Opladning sker induktivt efter den globalt etablerede standard for trådløs strøm (Qi-kompatibel), så alle smartphones certificeret af det trådløse strøm-konsortium kan oplades, forudsat at telefonens størrelse og cover er kompatible.
• Enheden indeholder fremmed-objekt-detektion (FOD) for at forhindre utilsigtet opvarmning ved metalgenstande mellem ladefelt og telefon.

Materialer og udførelse

• Front/overflade: mat sort finish egnet til indbygget montering i borde, hylder eller rum i køretøjer. Farven er sort.
• Indvendige komponenter: standard elektroniske lade- og styringskomponenter designet til 12 V DC installation i køretøjer; udført med EMC- og ECE-kompatibilitet i tanke for minimal interferens.
• Kabler: medfølgende tilslutningskabel på ca. 100 cm for nem tilslutning til køretøjets strømforsyning.

Elektriske specifikationer

• Indgangsspænding: +12 V DC (tilslut til tændingsforsynet terminal, se nedenfor ved installation).
• Opladningsspænding: 5 V og 9 V afhængig af forhandlingsprotokol mellem enheden og smartphone.
• Max ladestrøm: 1,2 A.
• Opladningseffekt: op til 10 W nominelt.

Montering og elektrisk tilslutning

• Montering kan foretages individuelt i borde, hylder eller indvendige rum; se fabrikantens monteringsanvisning (BDA) for udskæringsmål og anbefalinger.
• Elektrisk tilslutning: rød ledning til +12 V tænding (terminal 15), sort ledning til stel/jord (terminal 31).
• Tilslutningskablet er cirka 100 cm, beregnet til fast installation i køretøjets indre.

Kompatibilitet og praktiske begrænsninger

• Understøtter Qi-kompatible smartphones, forudsat at telefonens cover ikke indeholder metalliske komponenter.
• Max størrelse på smartphone inkl. cover: ca. 160 mm x 82 mm.
• Der må ikke være metalgenstande mellem opladningsfeltet og smartphonen — dette påvirker både opladningsfunktion og FOD-sikkerhed.
• Designet til brug i køretøjer (autocampere, campervans). Enheden er certificeret efter relevante standarder for køretøjsbrug og elektromagnetisk kompatibilitet.

Standarder og elektromagnetisk kompatibilitet

• Certificeret af det trådløse strøm-konsortium (Qi-standard).
• E-mærke i henhold til ECE-regulativ: 10R-05 15197.
• EMC-standard: FMC 1278.
• Designet for at undgå interferens: ingen påvirkning af køretøjets bussystem, øvrig elektronik eller radio/AM–FM/DAB+-modtagelse ved korrekt installation.

Bemærkninger til montør og bruger

• Følg monteringsvejledningen for at sikre korrekt indbygning og ventilationsforhold omkring ladefeltet.
• Sørg for korrekt sikring på tændingsforsyningen ved tilslutning.
• Kontrollér, at beskyttelsescover til telefonen ikke indeholder metaldele, og at telefonens dimensioner er inden for angivne maks. mål.

Identifikation: ACV (brand), MPN 194.08.80, GTIN 4026724339482.
