Trådløs opladningsbakke INBAY universal 15W til montering i køretøj

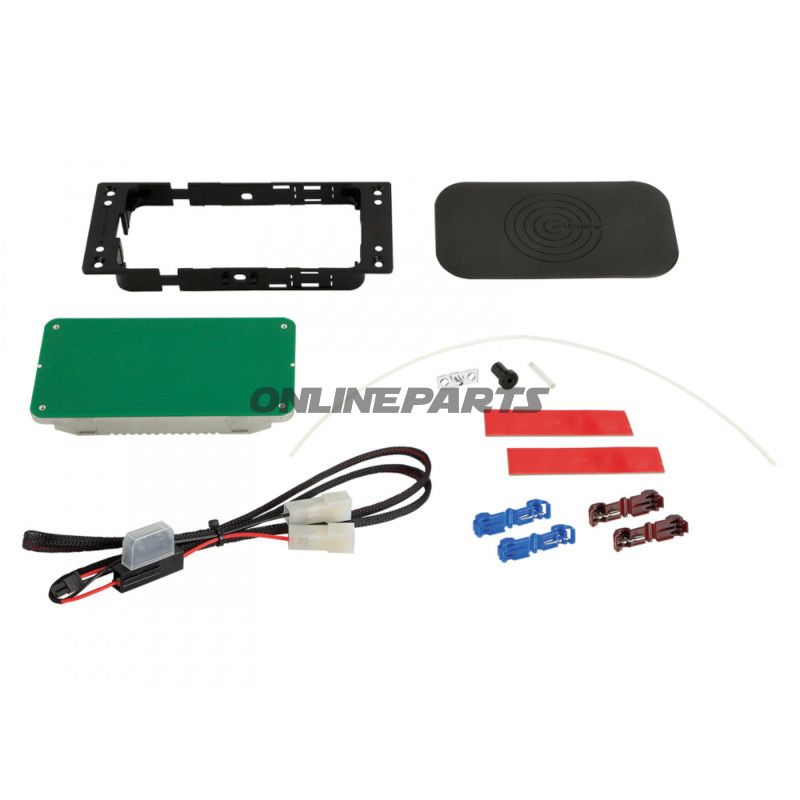

Produkt: INBAY bakke kit universal 15W fra ACV (MPN: 194.08.82, GTIN: 4026724102482). Dette kit indeholder spoler og tilslutningskabler designet til indbygget trådløs opladning i køretøjets opbevaringsrum eller armlæn.
Funktion og anvendelse
- INBAY-bakken leverer induktiv trådløs opladning til kompatible smartphones ved hjælp af den globale Qi-standard (certificeret af Wireless Power Consortium).
- Systemet er tænkt til indbygning under hylder, i handskerum, centerarmlæn eller andre flade opbevaringsrum, hvor en mobiltelefon kan ligge fladt over spolen.
- Inkluderet er et universelt ledningsnet til 12 V DC-tilslutning samt et lysguide-kit, der hjælper med placering og indikation af opladning.
Materialer og konstruktion
- Opladningsspoler og pad er fremstillet med standardiserede elektronikkomponenter og indkapsling egnet til indbygning i køretøjer. Materialevalget er rettet mod holdbarhed og elektromagnetisk kompatibilitet snarere end dekorativ finish.
- Produktenes elektronik er testet og certificeret efter relevante standarder for køretøjsbrug, herunder EMC-krav, for at minimere risiko for interferens med bilens systemer.
Tekniske data og elektriske egenskaber
- Dimensioner opladningsspole: L 165,3 mm × B 76 mm × H 14,7 mm.
- Dimensioner pad: L 135 mm × B 76 mm.
- Indgangsspænding: 12 V DC (tilsluttes køretøjets 12 V-net).
- Understøttede opladningsspændinger: 5 V, 9 V og 15 V afhængigt af smartphonespecifikation.
- Max. ladestrøm: 1,6 A.
- Maksimal effekt/kompatibilitet: op til 15 W for telefoner, der understøtter 15 V/15 W trådløs opladning; typisk 7,5 W for mange iPhone-modeller.
Kompatibilitet og begrænsninger
- Alle smartphones certificeret af Wireless Power Consortium (Qi-kompatible) fungerer med INBAY-systemet, såfremt telefonens position stemmer over spolen.
- Beskyttere og covers må ikke indeholde metaldele; metal mellem spole og telefon forhindrer opladning og kan aktivere fremmed-objekt-detektionsfunktionen (FOD).
- Montér altid efter producentens installationsvejledning (BDA) for at sikre korrekt afstand, køleforhold og elektrisk forbindelse.
Sikkerhed, certificering og køretøjskompatibilitet
- Certificeret af Wireless Power Consortium (Qi).
- ECE-godkendelse: E-mærke i henhold til ECE-regulativ 10R-05 15424.
- EMC-standard FMC 1278 overholdes for at reducere risiko for elektromagnetisk interferens.
- FOD (fremmed objekt detektion) er integreret for at identificere utilsigtede metalliske objekter mellem spole og telefon.
- Testet for minimal interferens: INBAY-systemet er konstrueret til ikke at påvirke køretøjets buskommunikation, øvrig elektronik eller radio-/DAB+-modtagelse ved korrekt installation.
Praktiske tip til installation
- Monter spolen under eller på hylder/rum i henhold til installationsvejledningen; kontrolmål for klaring og dækhøjder er vigtige.
- Sørg for, at der ikke er metalliske komponenter i monteringsområdet, og at telefonens cover er ikke-metalisk.
- Eksempler på anvendelse omfatter installation i Subaru-bakke, Audi A4 centerarmlæn og autocamper-hylder — disse billeder er illustrative af mulige monteringssteder.
Information om produktidentifikation
Produktet leveres af brandet ACV og identificeres med artikelnummer MPN 194.08.82 og GTIN 4026724102482.
Bemærk: Følg altid køretøjs- og producentens anvisninger under installation. Kontroller telefonens kompatibilitet med Qi-standarden og de angivne spændingsniveauer for at sikre korrekt opladningsydelse.
