Hjælpearm JMP FIX Moto

Hjælpearm til dækmonteringsmaskine — JMP FIX Moto

Produkt: Hjælpearm JMP FIX Moto fra JMP (MPN: 677.03.11, GTIN: 4043981261400). Denne hjælpearm er udviklet til brug sammen med JMP Fix dækmonteringsmaskiner og er beregnet til at holde dækket på fælgebedet under montage.

Funktion og anvendelse

• Hjælpearmens primære funktion er at fastholde dækket mod fælgebedet under demontering og montering, hvilket gør arbejdet mere sikkert og præcist.
• Den kan erstatte behovet for en ekstra person ved montagen og gør håndteringen af vanskelige eller stive dæk lettere.
• Armen monteres på det svingbare montagearm på JMP Fix-maskinen. Ved montering skal anslagspiggen være placeret foran montagesøjlen for korrekt funktion.

Materialevalg og komponenter

• Hjælpearmen leveres komplet med holder, betjeningsafbryder med luftafspærring, T-stykke og nødvendige møtrikker og bolte til fastgørelse.

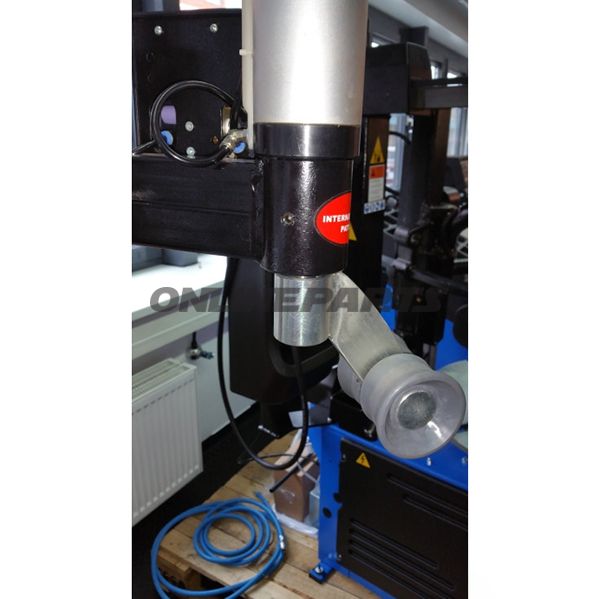

• Udluftnings- og trykcylinder med to lufttilslutninger samt holder med andrulningsruller er inkluderet, designet til at modstå industrielle arbejdsmiljøer og gentagen bevægelse.
• De viste komponenter er udført i materialer velegnede til værkstedsbrug (stål/aluminium for bærende dele og kunststof/gummi til tætnings- og rullekomponenter). Materialerne er valgt med fokus på holdbarhed og funktion fremfor kosmetik.

Installation — oversigt

• Monter hjælpearmen på det svingbare montagearm på JMP Fix-maskinen og sikre at anslagspiggen står foran montagesøjlen.
• Fastgør hydraulikcylinderen med de to indvendige sekskantslåseskruer og monter andrulningsrulleholderen med den medfølgende indvendige sekskantskrue.
• Forbind begge luftledninger fra cylinderen til betjeningsafbryderens tilslutninger.
• Før luftslangen fra hjælpearmen bag montagesøjlen, fastgør den med kabelbindere og før slangen ind i maskinen. Fjern venstre sideafdækning for at tilslutte slangen via det medfølgende T-stykke til luftledningen efter olieren, og sæt afdækningen på igen.

Kompatibilitet

• Designet specifikt til JMP Fix dækmonteringsmaskiner. Kontroller fysisk monteringsplacering og lufttilslutninger for kompatibilitet med ældre eller modificerede maskiner.

Tekniske fordele

• Reducerer behovet for ekstra arbejdskraft ved montering af dæk.
• Forbedrer stabiliteten af dækket under montage, hvilket mindsker risiko for skader på fælg eller dækmontageværktøj.
• Integreret luftstyring med afspærringsfunktion for sikker og kontrolleret betjening.

Praktiske bemærkninger

• Følg altid producentens anvisninger ved montering og tilslutning af pneumatisk udstyr. Kontrollér lufttryk og tætningsflader efter montering.
• Medfølgende skruer og møtrikker er tiltænkt fastgørelse til JMP Fix-armens monteringspunkter; supplerende beslag eller tilpasninger kan være nødvendige ved modificerede maskiner.

Produktet leveres af JMP og kan identificeres med GTIN 4043981261400 og producentnummer (MPN) 677.03.11. Kontakt værkstedsleverandøren for spørgsmål vedrørende specifik modeltilpasning eller installationshjælp.
