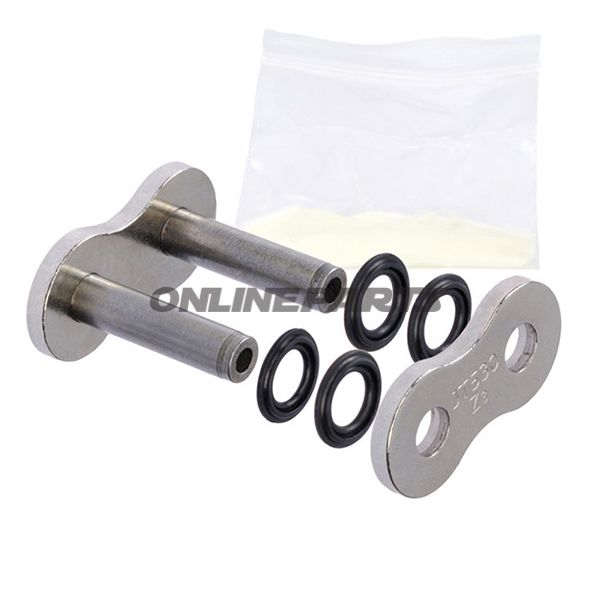

JT Hul nittelås NN530Z3 gammel NN530Z1R

JT X-ring kæde (NN530Z3 / gammel NN530Z1R) — åben kæde med hul nittelås

Produkt: JT X-ring kæde, type NN530Z3 (tidligere NN530Z1R), leveres åben med hul nittelås. Producenten er JT, og den relevante producentartikel (MPN) er 754.99.33. GTIN for dette produkt er 824225607789.

Denne kæde er designet til motorcykler med 530-delning og fås i flere længder (eksempelvis 106, 118, 120, 122 og 124 led) afhængigt af model og udveksling. Den leveres som åben kæde klar til sammenføjning med hul nittelås (hollow rivet master link), hvilket giver mulighed for korrekt montering og tilpasning til køretøjets præcise længde.

Funktion

• Kædens primære funktion er at overføre drejningsmoment fra motorens udgående tandhjul til baghjulets tandhjul under varierende belastninger.
• X-ring forsegling mellem rulle og bøsning mindsker indtrængning af snavs og bevarer smøremiddel i lejerne, hvilket nedsætter intern slidtage og vedligeholdelsesfrekvensen.
• Den åbne udførelse med hul nittelås muliggør mekanisk samling på værkstedet og kan udskiftes eller repareres uden specialpresværktøj, når korrekt nittelås benyttes.

Materiale og konstruktion

• Plader, stifter og ruller er fremstillet i højstyrkestål og varmebehandlet for at opnå en trækstyrke på cirka 4.690 kg, som angivet af producenten.
• Kæden anvender X-ring tætningsringe, som er designet til at give bedre tætning end simple O-ringe ved at minimere friktion og bevare smøremidlet.
• Stiftkonstruktionen er firefold presset (pressed pins) for øget modstand mod tværgående belastninger på yderpladerne, hvilket forbedrer kædens modstandsdygtighed over for sidepres og stød.
• Stabil lejekrave omkring bøsningerne sikrer dimensionel stabilitet under gentagne belastningspåvirkninger.

Tekniske data (samlet)

• Deling: 530
• Trækstyrke: ca. 4.690 kg
• Dichtring: X-ring
• Udførelse: åben kæde med hul nittelås
• Farve: sølv (yder- og inderplader)
• MPN: 754.99.33
• GTIN: 824225607789

Kompatibilitet og anvendelse

Kæden er beregnet til motorcykler, der anvender 530-deling. Længde vælges efter original kæde- og tandhjulsopsætning (antal led). Ved montering skal man sikre korrekt kædestrammemargin og at nittelåsen matches til kædens specifikation (brug det anbefalede hul nittelås-nummer og korrekt nitteværktøj eller presse). JT-navnet fremgår som producent og kan bruges til at finde passende længder og reservedele.

Praktiske forhold for mekanikeren

• Åben kædeform gør det muligt at tilpasse længden på værkstedet før sammenføjning.
• X-ring konstruktionen kræver stadig løbende smøring og inspektion, men mindsker hyppigheden af udskiftningsintervaller sammenlignet med ikke-forseglede kæder.
• Ved udskiftning anbefales kontrol af tandhjul (kronringe og motortandhjul) for ujævnt slid, da nye kæder på slidte tandhjul kan få forkortet levetid.

Bemærk: Oplysninger om specifikke længder og varenumre (f.eks. artikler for 106/118/120/122/124 led) stammer fra JT-produktdata; kontrollér altid køretøjsspecifikationer og mål før bestilling. GTIN 824225607789 og MPN 754.99.33 kan bruges i reservedelsdatabaser til at sikre korrekt match mellem kæde og motorcykelmodel.
