Kabel H05VV-for 8X1.5 sort pakke 2.5 meter

Kabel H05VV-F 8 x 1,5 mm² – rundt PVC-kabel til køretøjsinstallationer (2,5 m)

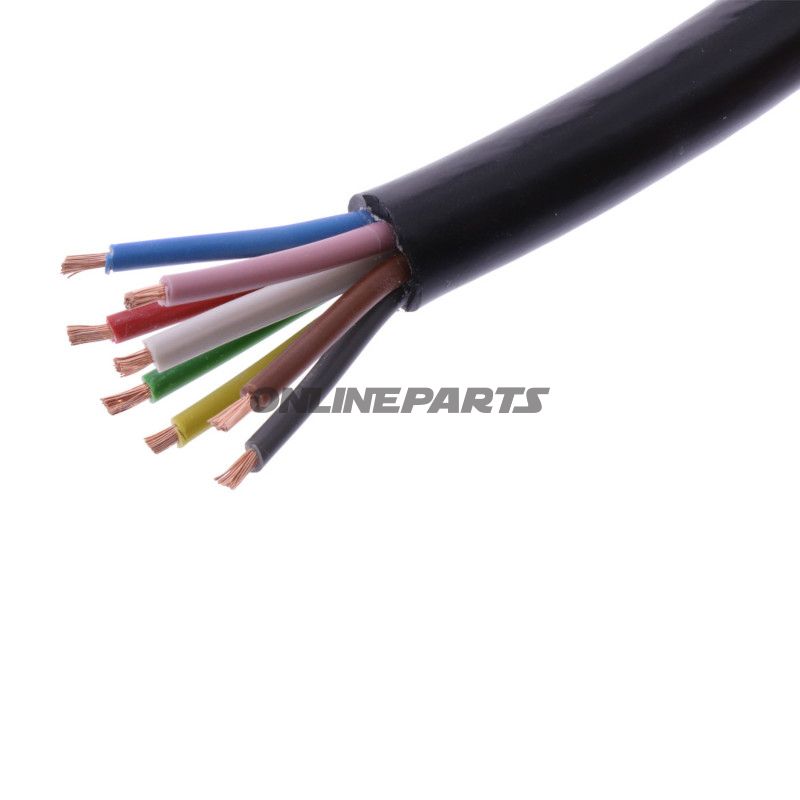

Produktoversigt: Dette 8-ledede, runde PVC-kabel fra JMP (MPN: 157.04.10, GTIN: 4043981399479) er designet til elektrisk kabling i køretøjer og tilsvarende anvendelser med krav om fleksibel ledningsevne og beskyttelse op til 300 V. Kabelformen og ledningsopbygningen gør det velegnet til installationer hvor flere kredse trækkes samlet gennem trange føringsveje.

Funktion og anvendelse

• Kablet er beregnet til køretøjsinstallationer og andre lavspændings-applikationer, hvor en samlet flerlederløsning er praktisk.
• 8 ledere giver mulighed for at samle flere signal- eller strømkredse i én kabelstreng — nyttigt ved f.eks. forlygter, baglygter, instrumentering eller tilslutning af tilbehør i motorcykel- eller bilapplikationer.
• Spændingsklasse op til 300 V, hvilket svarer til de krav, der typisk stilles ved lavspændingskøretøjsinstallationer.

Materiale og konstruktionsdetaljer

• Ledere: Fine, flertrådede kobberledere (nøgent kobber) for god bøjelighed og elektrisk ledningsevne.
• Opbygning: Kernerne er snoet for at forbedre fleksibiliteten og reducere mekanisk stress ved gentagne bevægelser.
• Isolering og ydre kappe: PVC-isolering og -kappe, som giver kemisk modstand og mekanisk beskyttelse under normale driftsforhold. PVC er valgt for sin balance mellem fleksibilitet, slidstyrke og pris.
• Ydre diameter: cirka 12,3 mm, hvilket er nyttigt at kende ved føringsplanlægning og ved valg af kabelkanaler eller gummigennemføringer.

Tekniske specifikationer

• Antal ledere: 8
• Tværsnit pr. leder: 1,5 mm²
• Ydre diameter: ca. 12,3 mm
• Isolationsmateriale: PVC
• Farve på ydre kappe: sort
• Længde: 2,5 meter
• Mærkning/standard: Overensstemmelsesmærke VDE 0295 / 0207
• Typebetegnelse: H05VV-F

Praktiske bemærkninger for mekanikere og montører

• Kabeltypen er velegnet til faste og semi-fleksible installationer i køretøjer; ved anvendelse udsat for vedvarende vibrationer eller eksterne kemikalier bør materialevalg og nødvendige beskyttelser vurderes nærmere.
• Ved krympning, samlinger eller tilslutning til klemmer anbefales korrekt afisolering og brug af egnede crimpe- eller loddeforbindelser til flertrådet leder for at sikre lav overgangsmodstand.
• Ved føring gennem metalkanter bør der anvendes gennemføringsmanchetter for at undgå beskadigelse af kappen.

Identifikation

• Brand: JMP
• MPN: 157.04.10
• GTIN: 4043981399479

Kompatibilitet og anvendelsestips

• Kablet er egnet til sammenbygning med standardstik og klemmer beregnet til 1,5 mm² flertrådet leder. Kontrollér terminaltypen for korrekt kontaktareal.
• Ved udskiftning af eksisterende ledningsnet bør farvekodning og funktion dokumenteres, da ydre kappe er sort og individuel kernefarve skal verificeres ved levering.

Beskrivelsen bygger på producentens tekniske data og standardbetegnelsen H05VV-F. For særlige miljøkrav eller certificeringer udover VDE 0295/0207 bør yderligere produktdokumentation indhentes fra JMP.
