Kabelbeskyttelse dobbelt åben 10X12X18 ALT4792115

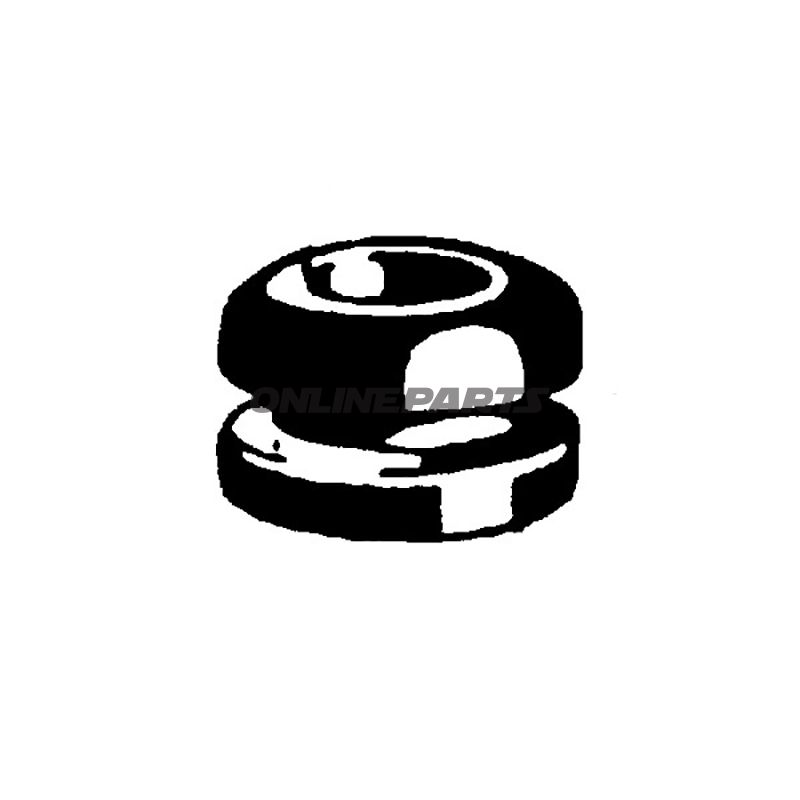

Kabelgennemføring – dobbelt åben, 10×12×18 mm (ALT4792115)

Denne kabelbeskyttelse (kabelgennemføring) er en dobbelt åben løsning beregnet til at føre to kabler gennem chassis, paneler eller kabinetter, hvor man har brug for tætning og mekanisk beskyttelse på begge sider af åbningen.

Funktion

• Konstruktionen er dobbelt åben, hvilket betyder at begge sider er tilgængelige og tillader føring af separate kabler eller ledningsbundter gennem samme gennemføring.
• Formålet er at beskytte kabler mod skarpe kanter i åbningen, reducere slitage ved vibrationer og sikre en pæn og stabil monteringsløsning.
• Den bløde profil giver en vis tætning omkring kablet og mindsker friktion mellem kabel og metal/plast i monteringspunktet.

Materiale og egenskaber

• Materiale: blød PVC. Valget af blød PVC giver god fleksibilitet, dæmpning af vibrationer og modstandsdygtighed over for mindre mekanisk slid. PVC tåler almindelige oliestænk og de fleste temperaturområder fundet i motorrum og elektronikpaneler, men er ikke beregnet til meget høje temperaturer eller aggressive kemikalier.
• Farve: sort, hvilket giver en diskret finish og god lysskærmsbestandighed.
• Designet for nem indsætning i rund eller tilpasset udskæring i paneler; den bløde kant klæmmes mod åbningen og holder gennemføringen på plads uden avanceret fastgørelse.

Mål og dimensioner

• Indvendig diameter (d): 10,0 mm — primært angivelse for kabeldiameter, som kan trækkes gennem hver side.
• Ydre diameter ved første niveau (D1): 12,0 mm.
• Total ydre diameter (D): 18,0 mm — relevant for dimensionering af montagelukning eller udsparing i panelet.
• Højde (H): 11,0 mm — viser hvor meget gennemføringen bygger ud fra panelets plan.
• Højde sekundært niveau (h2): 4,0 mm — relevant for forståelse af flangens opbygning og fastholdelse i panelet.

Kompatibilitet og anvendelsesområder

• Velegnet til motorcykelpaneler, instrumentbrætter, styrestænger, batterikasser og mindre kabinetløsninger, hvor to separate kabler skal føres parallelt gennem samme åbning.
• Passer til kabler med maks. ydre diameter omkring 10 mm pr. side; mål altid kablets faktiske diameter inkl. isolering før montering for at sikre korrekt pasform.

Tekniske koder

• MPN: 158.28.08 — fabrikantens varenummer/produktionskode, nyttigt ved genbestilling eller reservedelsidentifikation.
• GTIN: 4026736019662 — global handelsartikelkode, som kan bruges til opslag i varekataloger og lagerstyring.
• Produktbetegnelse i leverandørdata: ALT4792115 (angivet i titlen) — ofte anvendt i tekniske tegninger og reservedelslister.

Monterings- og håndteringsnoter

• Skær eller bor udskæringen i panelet efter den ydre diameter (D) og sørg for afgratning for at undgå skarpe kanter mod PVC-materialet.
• Tryk gennemføringen i plads; den bløde PVC sikrer et spænd og fastholdelse. Ved gentagen demontering kan materialet miste lidt elasticitet over tid.
• Tjek kemisk kompatibilitet hvis gennemføringen udsættes for stærke opløsningsmidler eller langvarig varme.

Beskrivelsen bygger på leverandørens tekniske data (ALT4792115 / MPN 158.28.08, GTIN 4026736019662). Farveangivelsen er sort og materialet er blød PVC. Ved behov for dokumentation eller kompatibilitetsoplysninger til specifikke motorcykelmodeller anbefales kontrol mod producentens reservedelsliste eller teknisk tegning.
