Adapterkabelsæt til radio – Audi / Porsche / VAG Quadlock (40/52‑pin)

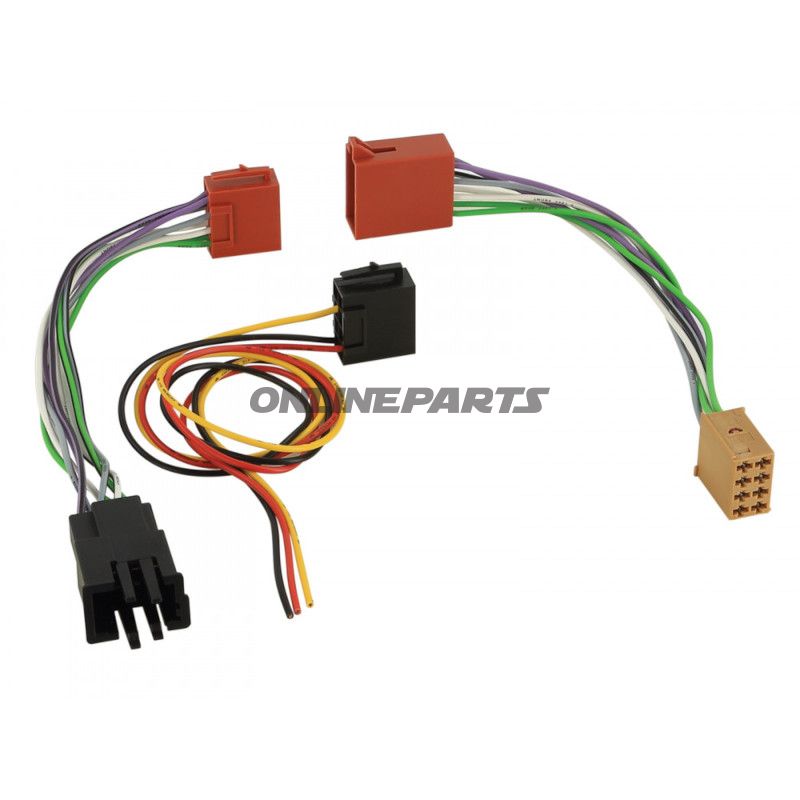

Produkt: Adapterkabelsæt til Quadlock radioforbindelser i udvalgte Audi-, Porsche-, Volkswagen-, Skoda-, Seat- og Mercedes‑modeller. Brandet er ACV, MPN 194.08.35, GTIN 4026724337334.
Funktion
- Giver mulighed for at tilslutte ekstra komponenter til bilens fabriksradio uden at klippe i bilens originale ledningsnet. Adapteren fungerer som et T‑kabel, der lader teknikere trykke ind på strøm- og højttalerkablerne fra radioens stik på karrosserisiden.
- Benyttes når der skal kobles håndfri enheder, effektforstærkere, høj‑til‑lav omformere eller andre eksterne lydkomponenter samtidig med, at fabriksradioens funktion bevares.
- Muliggør midlertidige eller permanente udvidelser af det eksisterende radioledningsnet uden varige ændringer i bilens OEM‑installation.
Materialer og konstruktion
- Stik og kontakter er udført som Quadlock‑interface i plast med metaliserede kontaktflader for elektrisk pålidelig forbindelse.
- Kabler er isoleret i standard PVC eller lignende automotive kabelisolering, dimensioneret til lave signalkurser (højttaler/signal) og 12 V forsyning.
- Kontaktmaterialer og lodninger er designet til at modstå vibrationspåvirkninger i køretøjer; produktspecifik dokumentation fra ACV angiver typisk tolerancer og overensstemmelse med almindelige automobilstandarder.
Elektriske tilslutninger (ISO farvekodning)
- Gul: +12 V permanent (terminal 30)
- Rød: +12 V tændingsstyret (terminal 15)
- Sort: Jord (terminal 31)
Stiktype
- Quadlock 40‑polet (han/hun) og Quadlock 52‑polet (han/hun) afhængigt af køretøvsvariant – designet til at matche fabriksstik for at undgå modification af originalkablet.
Begrænsninger og kompatibilitet
- Ikke alle fabrikslydsystemer tillader brug af T‑kabler. Systemer med OEM‑lydsystemer, CAN‑bus baseret højtalerimpedansovervågning eller aktive højttalersensorer kan begrænse eller udelukke anvendelsen af T‑kabler. Kontrollér køretøjets lydsystem før installation.
- Sættet er beregnet til de listede modeller og årgange fra Audi, Mercedes, Porsche, Seat, Skoda, Smart og Volkswagen. Tjek modelår og radiovariant i køretøjet for at sikre korrekt pin‑konfiguration.
Udvalgte kompatible modeller (eksempler)
- Audi: A1, A3, A4, A5, A6, Q3, Q5, R8, TT (angivne årgange)
- Mercedes: A‑klasse, B‑klasse, C‑klasse, E‑klasse, SLK, Sprinter, Vito/Viano (angivne årgange)
- Porsche: 911, Boxster, Cayman, Cayenne, Panamera (angivne årgange)
- Seat / Skoda / VW: Udvalgte Ibiza, Leon, Alhambra, Fabia, Octavia, Golf, Passat, Transporter, Amarok mv. (angivne årgange)
Installationstips for fagfolk
- Kontroller altid pin‑layout i både bilens OEM‑stik og den aktuelle radioenhed før tilslutning.
- Ved biler med CAN‑bus styret audiosignal bør signalintegriteten testes efter tilslutning. Manglende korrekt ohm/impedans kan udløse fejlmeddelelser eller afbryde multimediefunktioner.
- Sikre solide mekaniske monteringer og korrekt kabelaflastning for at undgå belastning på Quadlock‑kontakterne ved vibration.
Identifikation: ACV 194.08.35 (MPN) – GTIN: 4026724337334. Disse koder kan bruges til at sikre, at korrekt adaptermodul vælges til det pågældende køretøj og radio.
Bemærkning: Produktbeskrivelsen indeholder en omfattende liste af kompatible modeller og årgange; verificer altid model‑ og radiovariant ved bilen før køb og installation for at undgå misforståelser om stiktype og funktionalitet.
