Kippskifte Tænd/Sluk

Kippskifte tænd/sluk til 12–24 V installationer

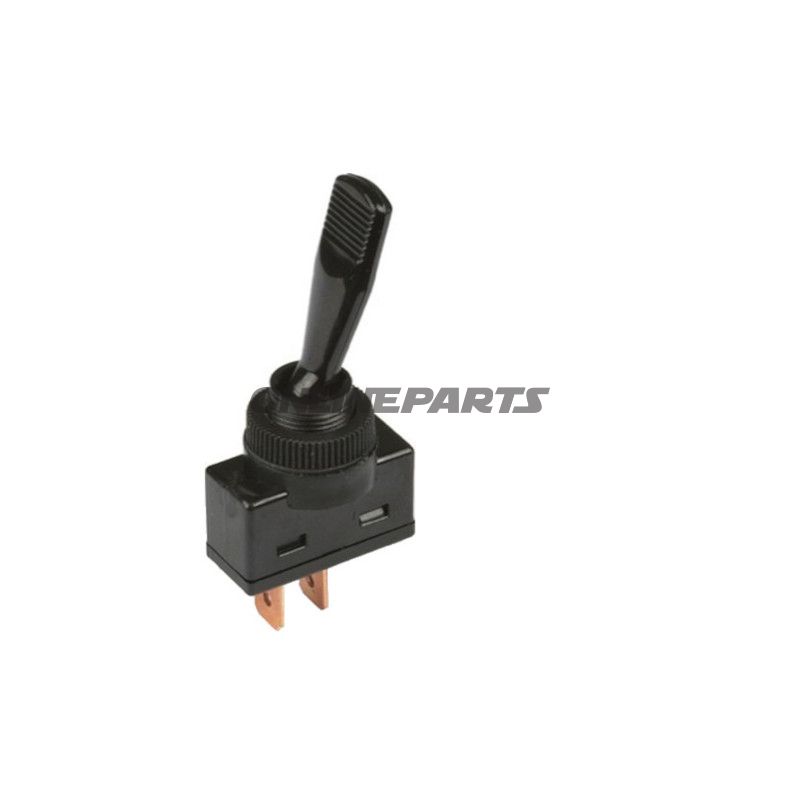

Produkt: Kippskifte tænd/sluk (MPN: 145.07.00, GTIN: 4026736053376). Denne kontakt er beregnet til indbygning eller påbygning i køretøjer og maskiner, hvor en simpel tænd/sluk-funktion i 12 V eller 24 V-systemer er påkrævet.

Funktion og anvendelse

• Kippskifte udfører en enkel vippemekanisme (kippbetjening) med to positioner: 0 (fra) og 1 (til).
• Designet til at afbryde eller tilslutte strøm til forbrugere som lamper, små elektriske enheder eller eksisterende elektriske kredsløb i motorcykler, scootere, små maskiner og beslægtede applikationer.
• Passer til både indbygning og påbygning afhængig af montageforhold — montage foretages gennem et rundt hul med specificeret indbygningsdiameter.

Tekniske data

• MPN: 145.07.00
• GTIN: 4026736053376
• Spænding og strømbelastning: ved 12 V maks. 20 A; ved 24 V maks. 5 A.
• Betjeningsform: vippe/kippskifte med to positioner (0-1).
• Indbygningsdiameter: 11,6 mm.
• Vægtykkelse for montage: op til 2 mm (anbefales for korrekte mekaniske tolerancer ved montering).
• Stiktilslutning: 2 x 6,3 mm fladstik/flatstik (flad stikudførelse) — almindelig standard for mange elektriske installationer.
• Monteringsmetode: Anvendelse som anboringsmontage eller påbygning afhængig af paneldesign.

Materialer og mekaniske egenskaber

• Kun den angivne beskrivelse omtaler en sort kontaktarm fremstillet af et elastisk kunststofmateriale. Elastisk kunststof giver en vis fleksibilitet i betjeningen og forbedrer holdbarhed over gentagne betjeninger sammenlignet stivere plasttyper.
• Kontakten udfører mekanisk vippemekanisme med fast låsning i positionerne (raststilling 0-1), hvilket sikrer klar taktil tilbagemelding ved skift mellem fra/til.
• Kontaktens elektriske kontakter er beregnet til de angivne strømstyrker; ved kontinuerlige belastninger nær maxværdier anbefales korrekt dimensionering af ledninger og sikringer i installationen.

Kompatibilitet og installation

• Passer til standard 6,3 mm fladstik-forbindelser, som er udbredt i motorkøretøjs- og maskininstallationer — gør det nemt at tilslutte med eksisterende kabelender eller fatninger.
• Indbygningsdiameter på 11,6 mm kræver tilsvarende udskæring i panel eller konsol; vægtykkelse op til 2 mm anbefales for korrekt fastgørelse og tætning.
• Da belastningsevnen ved 24 V er markant lavere (5 A), bør produktet ikke bruges som hovedafbryder for højeffektsforbrug i 24 V-systemer uden ekstra relæ eller kontaktor.

Sikkerhed og vedligeholdelse

• Sørg for korrekt sikring og kabeldimension i henhold til strømforbrug; overskrid ikke de angivne belastningsgrænser for at undgå overophedning eller kontaktfejl.
• Ved montering i udendørs eller fugtige miljøer anbefales beskyttelse mod indtrængen af vand og snavs, da standardudførelse ikke nødvendigvis er IP-klassificeret til direkte udsatte forhold.
• Kontroller periodisk mekanisk funktion og elektriske forbindelser for oxidation eller løse forbindelser, især ved høje strømme.

Bemærkninger

• Produktets benævnelse “Kippskifte tænd/sluk” svarer til den tyske betegnelse “Kippschalter Ein/Aus”.
• Der er ingen producentnavn angivet i dataene; MPN 145.07.00 og GTIN 4026736053376 kan bruges til entydig identifikation ved indkøb og reservedelssøgning.
