KIP CYLINDER Monty 3300 4030744 fra 2009

Kipcylinder (vippecylinder) til Hofmann Monty 3300, fra 2009

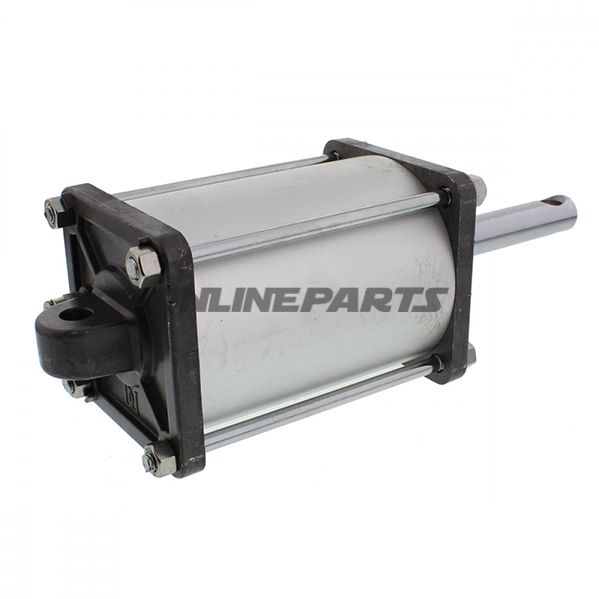

Dette er en kipcylinder (vippecylinder) beregnet til Hofmann Monty 3300-serien fra omkring 2009. Produktet er et Hofmann-originalt reservedele med varenumrene 4030744 og EAA0356G14A og er identificeret med GTIN 8054081092982 og MPN 677.00.51.

Funktion

• Kipcylinderen fungerer som aktuatordelen, der sørger for vippe-/kippebevægelsen i løfteudstyr eller øvrige mekaniske systemer, hvor Monty 3300 anvendes.
• Den udfører lineær bevægelse via en stempelstang for at skabe den nødvendige vinkel- eller tiltbevægelse i maskinens konstruktion.
• Designet til gentagen, mekanisk belastning i værkstedsmiljøer med styring af position og kraftoverførsel mellem chassiselementer.

Dimensioner og bevægelsesdata

• Indbygget længde (stempeltrukket): 290 mm
• Udtrukket længde (stempel ud): 365 mm
• Stempelstangens diameter: 20 mm
• Bundhul/monteringshul (fodboring) diameter: 12 mm
• Højde: 98 mm
• Bredde: 98 mm

Materialevalg og konstruktion

• Hus og bærende dele er fremstillet i stål for at sikre strukturel styrke og slidmodstand under mekanisk belastning.
• Stempelstang og bevægelige komponenter anvender aluminium i kombination med stål eller overfladebehandling for at reducere vægt og mindske friktion, samtidig med at styrke-og-korrosionsmodstand bevares.
• Materialerne er typiske for værksteds- og løfteudstyr, hvor kombinationen af stål og aluminium giver et kompromis mellem holdbarhed og vægt.

Kompatibilitet og anvendelsesområder

• Designet til Hofmann Monty 3300-serien; passer til maskiner og systemer fra samme modelårgang og montagegeometri (kontroller monteringsmålene før montering).
• Velegnet til brug i autoværksteder, dæk-/hjulservice- og løfteplatforme, hvor præcis kipbevægelse er nødvendig.

Tekniske overvejelser ved installation

• Kontroller at fodboringens diameter (12 mm) og stempelstangens diameter (20 mm) matcher eksisterende monteringsbeslag og led.
• Ved genmontering anbefales korrekt rengøring og smøring af glideflader samt kontrol af forseglinger for at undgå utætheder.
• Eftersom dette er et originalt Hofmann-del, bør elektriske og hydrauliske forbindelser (hvis relevante) efterprøves i henhold til producentens specifikationer.

Kvalifikationer og identifikation

• Hofmann originaldel: arbejder matchende originale krav til dimensioner og pasform.
• Varenr.: 4030744, alternativt EAA0356G14A.
• MPN: 677.00.51
• GTIN: 8054081092982

Bemærkninger

• Oplysningerne stammer fra producentens delidentifikation; kontroller altid mål og monteringsforhold før endelig installation.
• Der er ingen angivelse af tryk- eller kraftspecifikation i de tilgængelige data; for belastningsberegninger brug producentens tekniske dokumentation eller kontakt Hofmann-support.
