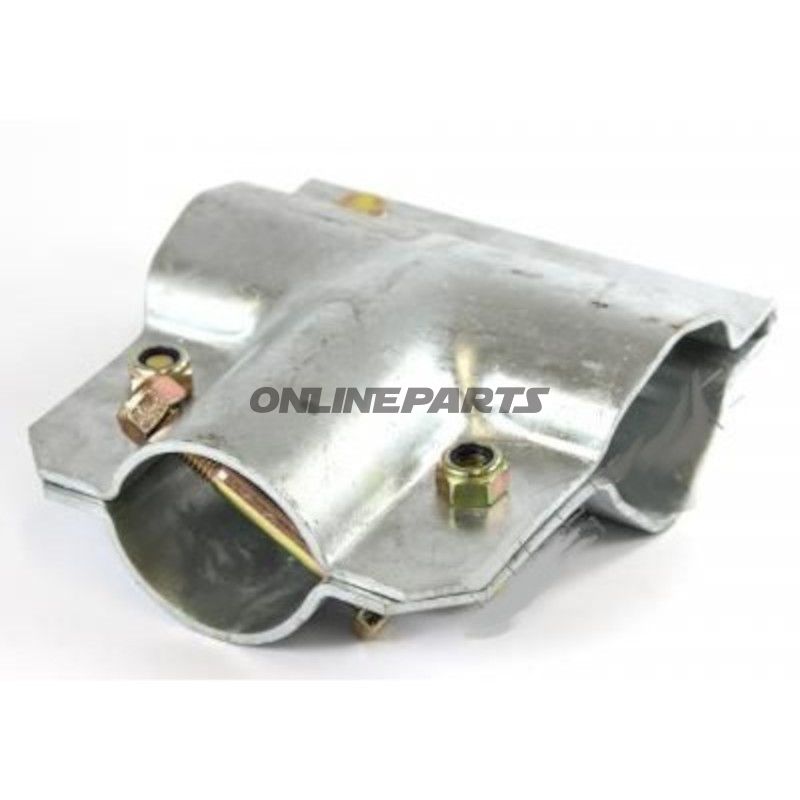

Klemmskive sæt 70 mm til forbindelse mellem trækrør og aksel
Dette klemmskive sæt (MPN: 338.05.15, GTIN: 299.392) er beregnet til fastgørelse af trækrør med ydre diameter 70 mm til AKSLEKROPPEN på AL-KO aksler dimensioneret til 750 kg. Sættet benyttes til mekanisk forbindelse mellem trækrør (trækstang) og aksel, hvor en skrueforbindelse og korrekt klemmekraft sikrer stabil sammenkobling uden svejsning eller permanent modifikation af rør/aksel.
Funktion
- Samlings- og klemmeløsning: to halvsale (klemmskiver) omslutter trækrøret og spændes til akslekroppen med skrue for at overføre kraft og moment fra rør til aksel.
- Giver en afbrydelig, justerbar forbindelse som kan efterspændes eller demonteres ved service.
- Designet til direkte montering på AL-KO aksler med bæreevne omkring 750 kg og rør-Ø 70 mm.
Materialevalg og egenskaber
- Materiale: Klemmskiver er typisk fremstillet i stål for at opnå den nødvendige styrke og trykfordeling. Overfladebehandling (fx varmforzinkning eller lakering) anvendes ofte for at forhindre korrosion i udendørs og våde miljøer.
- Geometri: Halvskals-formen sikrer jævn kontaktflade mod rør og aksel, hvilket reducerer punktbelastninger og risiko for deformation af trækrøret ved korrekt tilspænding.
- Fastgørelse: Skrue/bolt angives i producentens samlevejledning; korrekt moment er vigtigt for at sikre fuld klemmeeffekt uden at beskadige træ/metal.
Kompatibilitet
- Dimensioner: Beregnet til rør med ydre diameter Ø 70 mm.
- Akseltype: Udformet til brug på AL-KO aksler eller akslekroppe med kapacitet omkring 750 kg; før montering bør måle- og tilslutningsflader kontrolleres for at sikre pasform.
- Anvendelse: Typisk anvendt på små anhængere, campingtrailere og lette vogne hvor trækstangens rør forbindes til akslen via mekanisk klemning.
Tekniske fordele og overvejelser
- Praktisk ved reparation og vedligehold: Mulighed for demontering uden svejsning eller permanent ændring af komponenter.
- Fordeling af belastning: Klemmskivernes halvskals-design minimerer koncentrerede tryk på trækrøret når korrekt moment anvendes.
- Korrosionsbeskyttelse: Vælg overfladebehandlede udgaver ved brug i fugtige eller saltede omgivelser for længere levetid.
- Sikkerhed: Følg producentens anvisninger for boltstørrelse og tilspændingsmoment. Manglende eller forkert tilspænding kan føre til slør eller uønsket bevægelse mellem rør og aksel.
Praktiske monteringsråd
- Rengør kontaktflader for snavs og maling for at sikre korrekt preskontakt.
- Anvend korrekt boltstørrelse og moment som angivet af aksel- eller klemmeproducenten.
- Kontrollér jævn spænding over begge bolte (hvis to bolte benyttes) for at undgå skævt tryk på rør.
- Efterspænd efter kort tids kørsel for at kompensere for eventuel indpasning og sætning i materialerne.
Produktets identifikation via MPN 338.05.15 og GTIN 299.392 kan benyttes til kontrol af kompatibilitet med konkrete AL-KO akselmodeller og reservedelslister. Kontakt teknisk dokumentation eller leverandørens montagerådgivning for specifikke momentværdier og bolttyper ved montering.
