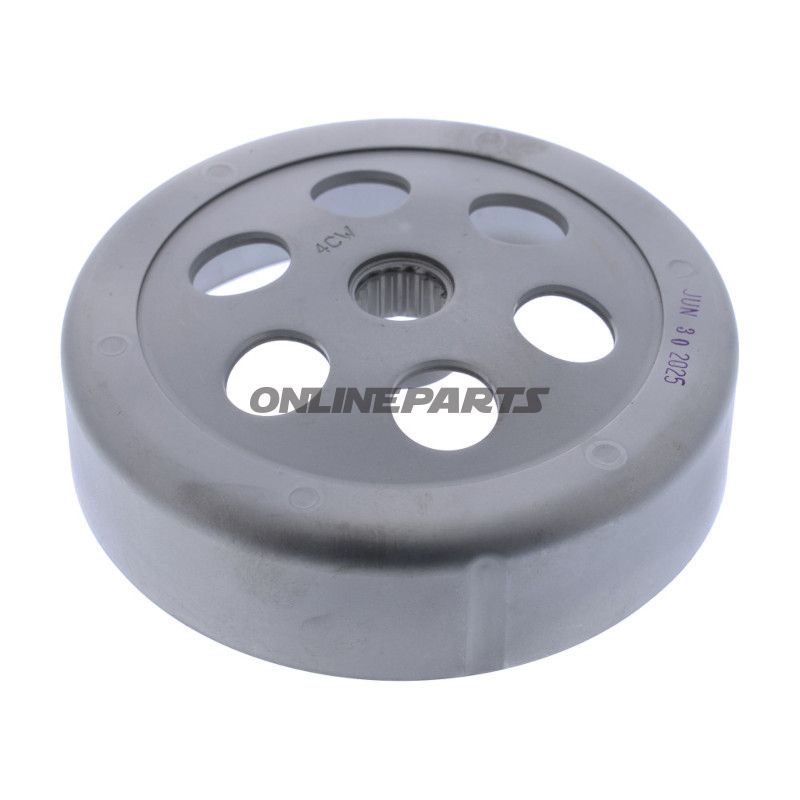

Koblingsklokkehus til CVT/transmissionskobling på 125 cc scooter
Produkt: koblingsklokkehus (original reservedel) fra mærket Original spare part. GTIN: 000000296890. MPN: 745.10.37.
Funktion og placering
Koblingsklokken er den ydre tromle, der omslutter variatorens drivrem/kobling og de centrifugale koblingssko på mange 125 cc scooters med automatisk transmission (CVT). Den monteres direkte på drivakslen bag variatoren og overfører kraften fra koblingsskoene til baghjul/drivaksel via indvendige tænder eller tapforbindelse. Når koblingsskoene træder ud ved øget omdrejning, griber de ind i klokkehusets indre overflade og overfører momentet videre til transmissionen.
Materiale og egenskaber
Koblingsklokkehuset er fremstillet i et robust metal (typisk støbt/aluminiumlegering eller stål — designet til god varmeafledning og formstabilitet). Den præcise koncentricitet og nøje bearbejdede indre overflade sikrer jævnt friktionskontakt mellem koblingssko og klokke, hvilket reducerer vibration og støj samt mindsker ujævn slitage på koblingsbelægningen. Materialets varmeafledende egenskaber hjælper med at sprede varme under længere belastning, hvilket er vigtig for driftssikkerheden ved gentagen acceleration og bykørsel.
Vedligeholdelsesrelevante bemærkninger
- Kontroller for riller eller varmepåvirkning på klokkehusets inderside ved udskiftning af koblingssko eller ved oplevet glidning.
- Mål koncentricitet og kontroller lejer/akseforbindelser, hvis der ses unormal slitage eller vibration.
- Rengør indersiden for kul-støv og metalpartikler; større grader af slibende rester indikerer behov for udskiftning.
- Brug MPN 745.10.37 og GTIN 000000296890 ved bestilling for at sikre korrekt original reservedelsmatch.
Kompatibilitet og køretøjstype
De listede modeller er primært 125 cc scootere fra Yamaha/MBK (XC/XW/YW-serier) fra slutningen af 1990'erne til midten af 2010'erne. Det indikerer en let scooter/urban-transporttype med fokus på kort- til mellemdistance bykørsel, pendling og let transport. På denne type køretøj er koblingsklokkens rolle at levere jævn acceleration fra stand og stabil drivmomentoverførsel ved varierende belastning.
Passer bl.a. til MBK/XC 125- og Yamaha XC/YW 125 modeller (ca. 1997–2016).
Anbefalede relaterede kontroller
- Ved service af kobling anbefales samtidig inspektion af koblingsskoenes tilstand og vægt/centrum fjederkomponenter.
- Kontroller variator og drivrem for slitage, da disse påvirker koblingsindgrebet og belastningen på klokkehuset.
Praktisk information
Denne del leveres som en original reservedel (Original spare part). Brug MPN 745.10.37 ved forespørgsler eller ved bestilling for at sikre nøjagtig pasform. GTIN 000000296890 kan anvendes i reservedelsdatabaser og varestyring.
Monteringsnote
Ved montering: følg moment- og centreringanvisninger i værkstedshåndbogen for den konkrete model. Manglende korrekt centrering kan give vibration, ujævn slitage og kortere levetid for både klokke og koblingssko.
Liste over kompatible køretøjer (udvalgte)
- MBK XC 125 R (1997–2000)
- MBK XC 125 F (2001–2003)
- MBK XC 125 X (2004)
- Yamaha XC 125 F (2000–2003)
- Yamaha XC 125 X / YW 125 (2004–2016)
