KOMM-FOLGE-Cylindersæt fra 01/2021 HLNT / HF3S

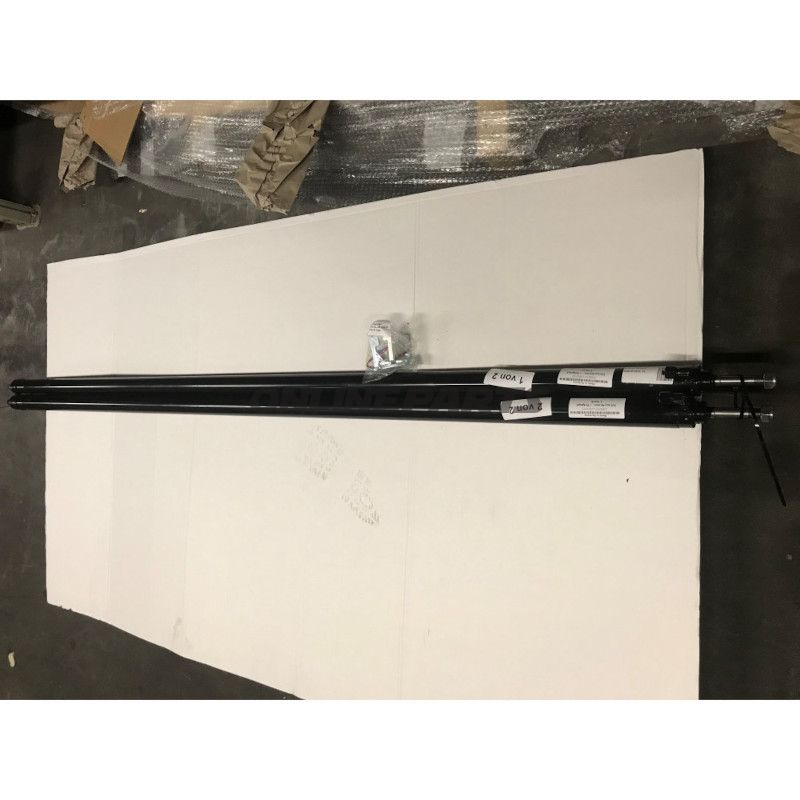

KOMM‑FOLGE cylindersæt til HLNT / HF3S løfteplatforme (fra 01/2021)

Produktkort: KOMM‑FOLGE‑cylindersæt til styring af løfteplatformens kommando‑ og opfølgningsfunktioner. Sættet leveres komplet med begge cylindre og er beregnet til de angivne HF3S‑platforme fra serienumre angivet nedenfor. Producent: Nussbaum. OEM‑referencen for valnød‑varianten er 230slnt12810‑ET, producentens reservedelsnummer (MPN) er 652.10.22.

Funktion

• Cylindersættet varetager kommando‑ og opfølgningsfunktionen i løfteplatformens hydraulik/aktivering og sikrer synkronisering mellem siderne under løft og sænkning.
• Designet til direkte montering i de nævnte HF3S‑modeller, hvor begge cylindre i sættet arbejder sammen for at bevare korrekt underlagshøjde og balance.

Kompatibilitet

• HF3S 3000 fra serienr. 439933
• HF3S 3500 fra serienr. 439969
• HF3S 4000 fra serienr. 439417
• Passer til HLNT / HF3S platforme fremstillet fra 01/2021 og frem, hvor original reference 230slnt12810‑ET er angivet.

Materialer og overflade

• Materiale: Stål — valgt for mekanisk styrke og dimensionel stabilitet under belastning.
• Overflade/farve: Sort — typisk overfladebehandling for korrosionsbeskyttelse og slitagebestandighed (specificeret overfladebehandlingslag kan variere afhængigt af leverandørens batch).
• Længde: 2130 mm pr. cylinder (angivet som monteringslængde/total længde i produktdata).

Tekniske bemærkninger

• Sættet leveres som to cylindre beregnet til at arbejde sammen; kontrol af monteringsmål og serienummer på løfteplatformen anbefales før installation.
• Stålkomponenten kræver korrekt montage og eventuel efterspænding i henhold til løfteplatformens servicevejledning for at sikre korrekt funktion og sikkerhed.
• Hvis platformens tidligere komponenter er mærket som «valnød» (valnød‑udgave), svarer denne artikel til OEM‑reference 230slnt12810‑ET.

Identifikation

• Brand: Nussbaum — producent af løfteudstyr og servicekomponenter tilværkstedsmiljøer.
• MPN: 652.10.22 — anvend denne reference ved bestilling eller ved forespørgsel på kompatibilitet.
• GTIN: Ikke angivet for denne vare; brug MPN og producentnavn ved reservedelsopslag.

Praktiske råd til montøren

• Undersøg serienummeret på løfteplatformen for at sikre kompatibilitet (se de specifikke serienumre ovenfor).
• Tjek tætningsflader, fastgørelsesbolte og tilslutningspunkter for skader eller korrosion ved demontering af de gamle cylindre.
• Følg Nussbaums serviceanvisninger for montage og momentværdier; kontroller efter montering for lækager og korrekt synkronisering.

For bestillings‑ eller reparationsspørgsmål kan MPN 652.10.22 og producentnavnet Nussbaum bruges til at finde tekniske tegninger og kompatibilitetsoplysninger hos leverandøren eller i det tekniske reservedelssystem.
