KOMPRESSIONS-TRYKPRØVNING 700 elektronisk

Elektronisk kompressionstryktester (ECT 700) til motorcykelmotorer

Denne elektroniske kompressions- og trykprøvningsenhed (ECT 700) bruges til diagnostik af forbrændingskammertryk, kontinuerlig trykregistrering og måling af tryktab på motorcykel- og mindre motoraggregater. Enheden giver mekanikere mulighed for præcist at registrere kompression og trykvariationer over tid for at vurdere ventil- og pakningsstatus samt tæthed i cylindrene.

Funktion og måleprogrammer

• Kompressionstryk: enkeltmålinger af toptryk ved kompression for hver cylinder.
• Kontinuerlig trykmåling: logning af trykkurver over tid for at identificere dynamiske afvigelser.
• Måling af tryktab: kvantificerer tryktab over en given periode for at afdække lækager i ventiler, stempelringe eller cylinderhovedpakning.

Tekniske egenskaber

• Måleområde: -4 til +70 bar (svarende til 0–1015 psi)
• Nøjagtighed: ±1 % på måleværdier
• Nøjagtighed ved tryktabsmåling: ±20 mbar
• Interface: USB 2.0 til dataoverførsel og rapportering
• Softwareunderstøttelse: kompatibel med Windows 2000, XP, Vista og Windows 7

Materialer og konstruktion

Håndtesteren og tryksensoren er udført med metal- og plastkomponenter udvalgt til at give stabil måling og modstandsdygtighed i almindelige værkstedsmiljøer. Trykslanger og gummikonuser er fremstillet i elastomerkomponenter, der giver tæt forbindelse mod tændrørshuller eller andre adgangspunkter uden at beskadige gevind eller sæder. USB-kablet er standardtype til pålidelig dataoverførsel; enheden forsynes af et 9 V batteri, hvilket gør håndteringen uafhængig af ekstern strøm ved mobil brug i værksteder eller på prøvebænke.

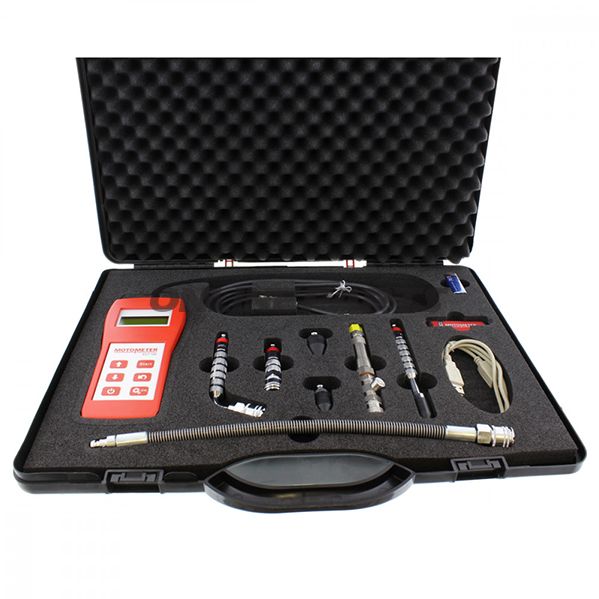

Medfølgende dele og tilbehør

• Håndholdt tester (ECT 700) med indbygget display og styring
• Software til PC (Windows) og USB 2.0 kabel
• Tryksensor og trykslange
• Forlængelsesrør 70 mm og 140 mm
• Gummikonuser i vinkler/diametre: 70°, 63° og 30° for tilpasning til forskellige tændrørshuller og adgangsvinkler
• 9 V batteri og transportkuffert

Praktisk anvendelse og kompatibilitet

Enheden er designet til brug på motorcykelmotorer, små benzindrevne motorer og lignende forbrændingsmotorer, hvor adgang sker via tændrørshuller eller andre trykindsprøjtningspunkter. De medfølgende konusvarianter og forlængere gør det muligt at tilpasse prøvningen til forskellige cylinderhoveder og tændrørsdybder. Brug af PC-softwaren giver mulighed for at gemme, sammenligne og dokumentere måleserier til fejlfindingsrapportering.

Identifikation

Produktet markeres med producentens artikelnummer (MPN) 614.31.20 og global handelsidentifikation GTIN 4260421911439. Disse numre kan anvendes ved reservedelebestillinger og ved søgning i reservedelskataloger for at sikre korrekt model ved systemintegration eller service.

Bemærkninger om brug

• Sørg for at følge motorproducentens anvisninger ved fjernelse af tændrør og montering af konus/adapter for at undgå skader på gevind eller tændrørshus.
• Systemkrav til PC-softwaren er ældre Windows-versioner; ved nyere operativsystemer kan der være behov for kompatibilitetsindstillinger eller opdateret driverstøtte.
• Da enheden benytter batteridrift, anbefales kontrol af batterispænding før målinger for at sikre stabil dataregistrering.

Hvis der ønskes flere tekniske data eller specifikke adapterløsninger til en given motorcykelmodel, kan MPN 614.31.20 anvendes som reference ved forespørgsler til leverandør eller værksted.
