Kompressionstrykoptager sæt til benzin- og dieselmotorer (op til 40 bar)
Dette sæt er en mekanisk kompressionstrykoptager beregnet til måling af kompression i både benzin- (otto) og dieselmotorer. Produktet leveres med tilbehør til etablering af trykforbindelse ved tændrørs- eller indsugnings-/brændstoftilslutninger, og er velegnet til fejlfinding, vurdering af cylindertryk og sammenligning mellem cylindre i diagnosticeringsarbejde.
Teknisk identifikation: MPN: 614.03.24. GTIN: 4260421917639.
Funktion og anvendelse
Sættet indeholder to separate trykmålere: én kalibreret til dieselområder (10–40 bar) og én til benzin/otto (3,5–17,5 bar). Instrumenterne registrerer kompressionstrykket i cylinderne, så mekanikeren kan vurdere tæthed i ventiler, stempelringe og cylinderhoveder samt sammenligne værdier mellem cylindre. Hurtigkobling gør til- og frakobling af måleinstrumenterne enkel ved gentagne målinger eller ved arbejde på flere motorer.

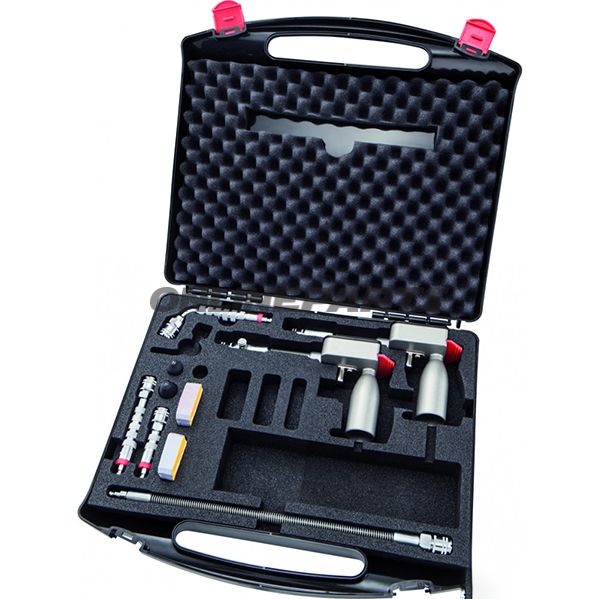

Indhold og tilbehør
- 1 kompressionstrykoptager til otto-/benzinmotor (skala 3,5–17,5 bar)
- 1 kompressionstrykoptager til dieselmotor (skala 10–40 bar)
- 2 forlængerstykker til tændrør eller indsugningsåbning
- 1 trykslange
- 1 vinkelstykke til adgang i trangt montageområde
- 2 gummikegler med tilslutningsstuds (til tætning mod forskellige åbninger)
- 1 adapter til eksisterende tilslutningsnipler
- Diagramark til registrering af målinger (følger med til både otto og diesel)
Materialer og opbygning
Delene, herunder kabinetter og tilslutninger, er fremstillet til værkstedsbrug med fokus på holdbarhed og modstandsdygtighed over for olie, brændstof og almindelig værkstedsbelastning. Trykmålere har robuste mekaniske bevægelige dele og skalaer til direkte aflæsning uden behov for batteri. Trykslange og pakninger er i materiale egnet til højt tryk og kortvarig eksponering for motorolier og brændstoffer.
Kompatibilitet og anvendelsesbegrænsninger
- Sælges som universelt sæt til både Otto (benzin) og Diesel motorer inden for de angivne måleområder.
- Kontrollér at måleområderne (3,5–17,5 bar for benzin; 10–40 bar for diesel) dækker det forventede kompressionsniveau for den aktuelle motor.
- Brug passende adapter og gummikegle for at sikre tæt forbindelse; utætte forbindelser giver forkerte aflæsninger.
- Produktet er mekanisk og kræver manuel aflæsning og eventuel registrering på de medfølgende diagramark.
Praktiske fordele ved opbygningen
- Separate måleinstrumenter for benzin og diesel sikrer bedre nøjagtighed inden for hver motors arbejdsområde.
- Vinkelstykke og forlængere giver adgang til trange tændrørs- eller cylinderåbninger.
- Adapter til eksisterende nippel gør det lettere at anvende sæt på tidligere installerede fittings.
Beskrivelsen ovenfor bygger på produktbetegnelsen og de medfølgende dele. MPN 614.03.24 og GTIN 4260421917639 kan anvendes til søgning efter teknisk dokumentation eller reservedelsinformation.
Bemærk: Der er medsendt diagramblanks til registrering af aflæsninger; pakkeantal af diagramark er til brug ved målinger og er ikke en indikation af salgs- eller forsendelsesenheder.
