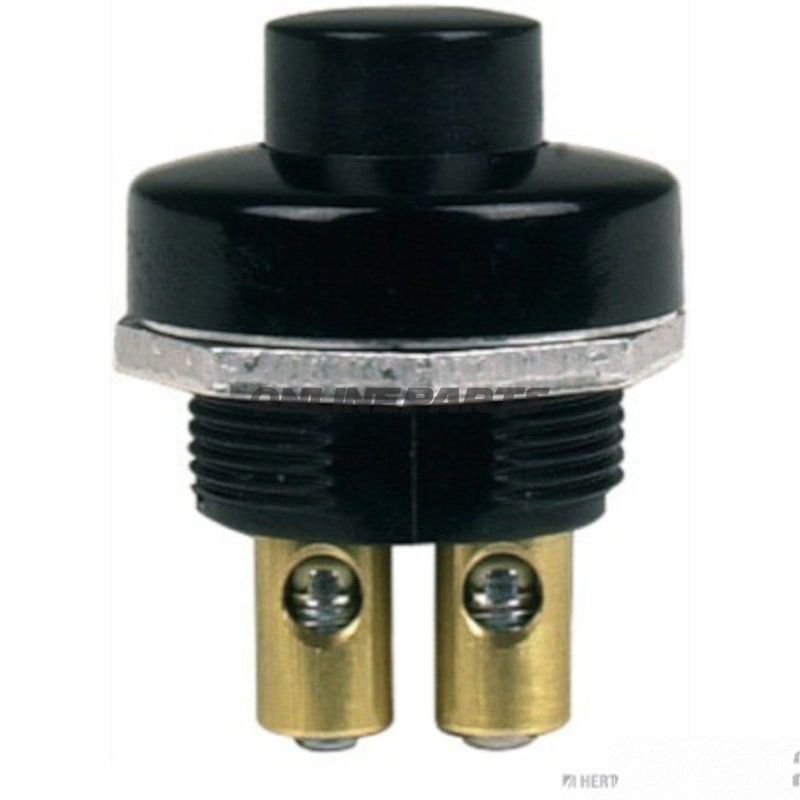

KONTAKT TRYKKNAP MQ SKRUESTIK ALTN 1452770

Trykknapkontakt til skrueklemmer, 22,5 mm installationshul — on/off, spring-back

Denne trykknapkontakt (MPN 145.11.62, GTIN 4026736051105) er en panelmonteret on/off-kontakt med tilbagefjedring (spring-back) designet til installation i et 22,5 mm borehul. Produktet anvendes typisk som tænd-/sluk-kontakt på instrumentpaneler, kontrolbokse eller monteringsplader, hvor en robust, enkel aktivering og skrueklemmer til ledningstilslutning er ønsket.

Funktion

• Aktiveringstype: trykknap med spring-back (momentant tryk — vender tilbage til udgangsposition).
• Skiftfunktion: tænd/sluk-kontakt (momentan kontakt ved tryk).
• Anvendelsesområder: kontrolpaneler, styreenheder, nødstopfunktioner hvor momentant signal ønskes eller som manuel pulsgiver.

Elektriske og mekaniske egenskaber

• Tilslutningsteknologi: 2 x M5 skrueklemmer, velegnet til solide ledere eller ring/kabelsko under skrue.
• Belastningskapacitet: 16 A ved 12 V DC og 10 A ved 24 V DC — angiver kontinuerlig strømkapacitet under normale forhold.
• Kontaktmateriale: sølvbelagte kontakter, som giver lav kontaktmodstand og bedre slid- og korrosionsmodstand sammenlignet med ubelagte kontakter.
• Installationsdiameter: 22,5 mm. Paneltykkelse: op til 5 mm.
• Stikdesign: skruekontakt, hvilket gør tilslutning med kabelsko eller afisolerede ender enkelt og vibrationssikkert.

Materialevalg og holdbarhed

• Kontaktbelægning: sølv, valgt for god ledningsevne og pålidelig kontakt under vekslende belastninger; sølv reducerer oxidering sammenlignet med ubelagte kontakter.
• Hus og ramme: udført i materialer egnet til panelmontering med tæt tolerancestyring ved 22,5 mm åbning. Materialevalg er optimeret til mekanisk slid fra gentagne tryk og til almindelige værksteds-/køretøjsmiljøer.
• Skrueklemmer: fremstillet i metal med tilstrækkelig mekanisk styrke til gentagen montering og demontering af ledninger uden utilsigtet slør.

Praktiske overvejelser ved montering

• Sørg for korrekt borehul på 22,5 mm og maksimalt 5 mm paneltykkelse for at sikre korrekt fastgørelse og tætning.
• Brug passende ring- eller gafleterminaler til M5 skrueforbindelser for at opnå vibrationssikker klemming.
• Kontrollér strømkrav i kredsløbet, da maksimal belastning er 16 A ved 12 V og 10 A ved 24 V; overskrid ikke disse værdier for at undgå hurtigere slid eller overophedning.

Kompatibilitet og identifikation

• Produktet er identificeret med producent-/varenummer MPN 145.11.62 og GTIN 4026736051105, hvilket kan bruges ved indkøb eller reservedels- og dokumentationssøgning.
• Passer til standard 22,5 mm panelegenskaber og kan erstatte andre momentane trykknapper med samme monteringsmål og elektriske specifikationer, forudsat at tilslutnings- og belastningskrav stemmer overens.

Anvendelsesmæssige fordele

• Sølvkontakter øger pålideligheden i applikationer med gentagne kontaktsykluser.
• Skrueforbindelser giver en robust, vibrationsbestandig tilslutning, velegnet til køretøjer og maskiner.
• Standardpanelmål og paneltykkelse gør komponenten enkel at integrere i eksisterende indfatninger eller nye styringspaneler.

Produktet er angivet i katalogtekst som "KONTAKT TRYKKNAP MQ SKRUESTIK ALTN 1452770" og svarer til teknisk betegnelse for en momentant trykknap med skrueklemmer (svarende til den tyske betegnelse "SCHALT DRUCKKNOPF MQ SCHRAUBKONT"). Brug MPN 145.11.62 eller GTIN 4026736051105 ved bestilling for entydig identifikation.
