Ledningsforbindere 0,5-1,5 12-pol

Ledningsforbindere 0,5–1,5 mm², 12-polet – skrueforbindelse til kabelsamling

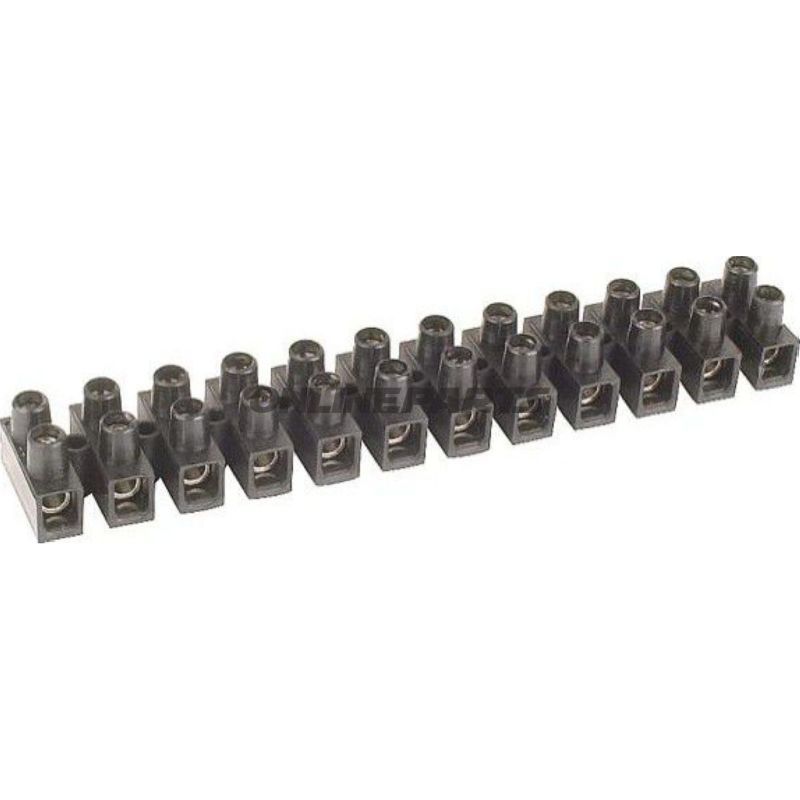

Denne 12-polede ledningsforbinder (MPN: 158.33.01, GTIN: 4026736028268) er en kompakt klemrække med skrueforbindelser, beregnet til at forbinde enkeltlederledninger i størrelsesområdet 0,5–1,5 mm². Produktet svarer funktionelt til de kendte HERTH+BUSS-type ledningstilslutninger og anvendes typisk i elektriske kredsløb på motorcykler, værksteder og i industrielle applikationer hvor plads og sikker, isoleret forbindelse er vigtig.

Funktion

• Giver sikker elektrisk forbindelse mellem op til 12 separate ledere via individuelle skrueklamper.
• Skrueforbindelserne muliggør genåbning og omkobling uden lodning, hvilket forenkler fejlfinding og ominstallation.
• Hver pol er isoleret fra de øvrige for at forhindre kortslutning og utilsigtet kontakt.

Materiale og konstruktion

• Hus: isolerende, sort kunststof (modstandsdygtig over for olie og almindelige værkstedskemikalier), udført for at minimere mekanisk slid og sikre elektrisk isolation.
• Kontaktdele: metallegering med overfladebehandling for god elektrisk ledningsevne og korrosionsmodstand (typisk tin- eller nikkelbelægning afhængig af leverandørens produktionsbatch).
• Skrueelementer: stål med passende størrelsesgevind for at sikre pålidelige klemmekræfter uden udtræk af lederne ved korrekt montering.

Tekniske egenskaber

• Antal poler: 12.
• Ledertværsnit: egnet til ledere fra 0,5 mm² op til 1,5 mm².
• Isoleret: ja — reducerer risiko for kortslutning mellem poler.
• Svejselodning/termoforsnøringsrør: ikke påkrævet / ikke inkluderet.
• Svejsede forbindelser: ingen (suited for skruebaserede, ikke-svejsede tilslutninger).

Anvendelse og kompatibilitet

• Velegnet til tilslutning af sensorer, strømkredse og signalvej i motorcykler, el-installationer og reparationsopgaver i værksteder.
• Passer til standard enkeltlederkabler i angivet tværsnit; anvend passende afisolering og fastspændingsmoment for at undgå beskadigelse af leder eller skruegevind.
• Kan monteres i paneler eller på DIN-skinne (afhængig af monteringsmuligheder i den konkrete variant og beslag).

Praktiske bemærkninger til montøren

• Anvend skruetrækker med passende profil og størrelse for at sikre korrekt moment og undgå afrundede skruer.
• Kontroller at lederens isolation fjernes passende uden at beskadige lederne; brug eventuelt krympemanchet ved eksterne belastninger.
• Ved vibrationseksponering anbefales periodisk kontrol af skrueforbindelsernes spænding.

Yderligere oplysninger

Produktdata i leverandørens tekniske tabel angiver typen som connector blocks med 12 poler, isoleret konstruktion og uden loddesamlinger eller krymperør. Den sorte farve gør enheden diskret i installationsmiljøer. MPN og GTIN er inkluderet for entydig identifikation ved reservedelsbestilling eller sammenligning med HERTH+BUSS-typer.
