KTS-STIKDÆKSE 26-Pol A-HDS26A-kg/T 741597-62

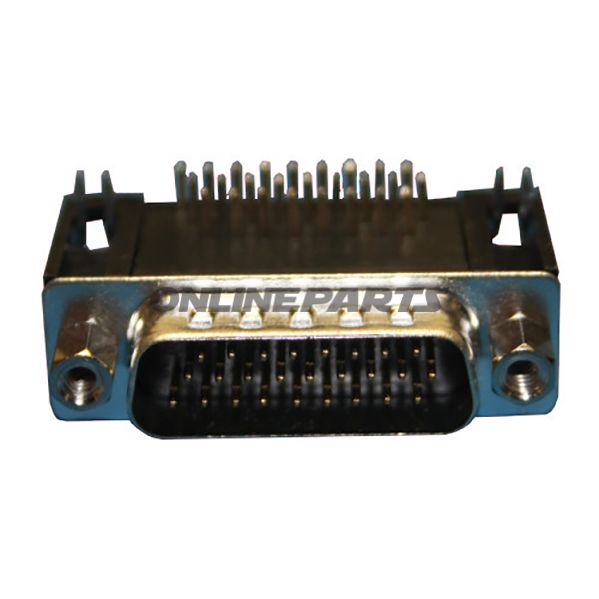

26-polet D‑SUB stik til Bosch KTS, 3-rækket, vinklet til PCB‑montering

Kort beskrivelse: Dette 26‑polet D‑SUB stik (A‑type) er beregnet til brug med Bosch KTS‑diagnoseudstyr og lignende applikationer, hvor en kompakt, tre‑rækket kontaktløsning med 90° vinkling til printkort er nødvendig. Produktets producentnummer (MPN) er 652.13.22.

Funktion og anvendelse:

• Stikket fungerer som en mekanisk og elektrisk grænseflade mellem kabel/udstyr og et printkort, særligt i diagnostik- og serviceværktøj.
• Den 90° vinkling gør det muligt at føre kabler parallelt med printkortfladen og reducere pladsbehov i indbyggede moduler eller værktøjsinstrumenter.
• Fastgørelsesboltene sikrer mekanisk stabilitet ved tilslutning, hvilket mindsker belastning på loddepunkter ved bevægelse eller træk i kablet.

Materialer og elektriske kontakter:

• Kontaktmateriale: Phosphor‑bronze med 6 µm guldbelagning på kontaktfladerne. Phosphor‑bronze giver god kombination af mekanisk styrke og elektrisk ledningsevne; guldbelagningen minimerer oxidation og sikrer lav kontaktmodstand over tid.
• Hus: Polyester forstærket med glasfiber (UL94V‑0). Dette materiale har høj mekanisk stivhed og varmebestandighed samt brandklassificering i overensstemmelse med UL94V‑0, hvilket er relevant i krævende elektroniske miljøer.

Mekanisk udførelse og montage:

• Bygget som stik (han), tre rækker med 26 poler (A‑konfiguration).
• 90° vinklet udførelse til lodning på printkort (PCB). Benene er udført for sikker og pålidelig loddeforbindelse.
• Medfølgende fastgørelsesbolte til mekanisk montering på kabinet eller printplade for at reducere belastning på loddepunktet.

Tekniske fordele og overvejelser:

• Guldlaget (6 µm) øger korrosionsbestandighed og sikrer langtidsholdbar elektrisk kontakt i miljøer med vibration og vekslende temperaturer.
• Glasfiberforstærket polyester giver dimensionel stabilitet ved lodning og ved drift i temperaturer, der kræver UL94V‑0 brandklasse.
• Den kompakte tre‑rækkede konfiguration giver høj kontakt­densitet på relativt lille areal, hvilket er relevant ved moderne diagnostikmoduler med pladekrav.

Kompatibilitet og anvendelsesområder:

• Specifikt designet til Bosch KTS systemer, men kan anvendes i andre elektroniske enheder, der kræver 26‑polet D‑SUB A‑type hanstik med 90° PCB‑montering.
• Egnet til værktøj, kontrolenheder, testudstyr og indbyggede systemer, hvor robust mekanisk fastgørelse og lav kontaktmodstand er påkrævet.

Identifikation: MPN (producentnummer) 652.13.22 er knyttet til denne artikelbetegnelse (KTS‑STIKDÆKSE 26‑Pol A‑HDS26A‑kg/T 741597‑62) og bør anvendes ved bestilling eller reservedelsidentifikation.

Bemærkninger til montage og håndtering:

• Ved lodning anbefales korrekt varmeprofil for at undgå overophedning af plast‑huset; glasfiberforstærket polyester tåler høje temperaturer bedre end standardpolymerer, men langvarig høj temperatur kan stadig påvirke materialeegenskaber.
• Sørg for korrekt mekanisk fastholdelse med de medfølgende bolte for at reducere træk på loddeforbindelser ved kabelpåvirkning.

Hvis yderligere tekniske data (f.eks. målskema, kontaktmodstand, isolationsmodstand eller temperaturinterval) er nødvendige i forbindelse med integration, kan disse typisk fremskaffes fra leverandørens datablade ved angivelse af MPN 652.13.22.
