Kobling kugle 3000 kg 70 mm trækstang

Koblingskugle til trækstang — 3.000 kg, passer til trækstang Ø 70 mm

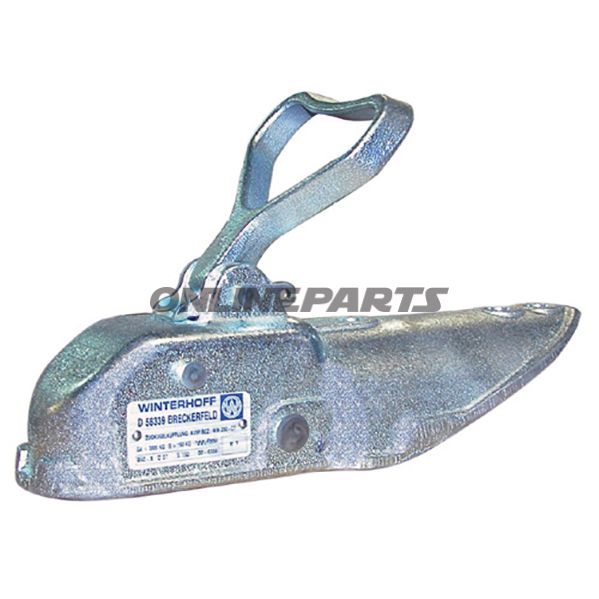

Denne koblingskugle fra AL-KO (MPN: 338.40.88, GTIN: 4045541010824) er en mekanisk komponent beregnet til tilkobling mellem trailer og trækvogn. Den er konstrueret til samlede trailervægte op til 3.000 kg og er dimensioneret til trækstangsdiametre på 70 mm. Typen svarer til Winterhoff WW 200 i version C7 / H.

• Funktion: Koblingskuglen overfører både lodrette og vandrette kræfter mellem tilhængeren og trækkrogen på bilen eller andet køretøj. Den sikrer mekanisk forbindelse og muliggør drejning i kugleleddet ved kørsel, sving og ved ujævnt underlag.
• Belastningsdata: Samlet tilladt trailervægt: 3.000 kg. Trækstangsbelastning (vertikal lodret belastning på kuglen): 150 kg.
• Dimensioner og tilslutning: Kugleøje/dimension: Ø 50 mm. Passer til trækstang med yderdiameter 70 mm. Anbefalet borehul til fastgørelse/bolt: 12,5 mm. Målafstanden for tilslutning er angivet som 90/116 mm (afstande til fastgørelsesbeslag).
• Materiale og konstruktion: Kugle og bærende dele er fremstillet i deformerbart støbejern, et materiale valgt for sine kontrollerede brudegenskaber og evne til at absorbere belastninger ved overlast. Materialevalget gør komponenten robust over for gentagne cykliske belastninger og sikrer en forudsigelig adfærd ved ekstrem belastning.
• Version og kompatibilitet: Identificeret som type WW 200, version C7 / H, hvilket angiver samme konstruktionsprincip som Winterhoff WW-serien. Produktet er beregnet til standard 70 mm trækstangsprofiler og almindelige bolte-/fjederophængsopsætninger anvendt på trailere og campinganhængere. Kontroller altid, at MPN 338.40.88 stemmer overens med din eksisterende beslagstilslutning før montering.

Montering og sikkerhed

Ved montering skal bolt- og møtrikdimensioner samt momentfølsomhed overholdes i henhold til køretøjets og trailerens tekniske anvisninger. Boret på 12,5 mm angiver den nødvendige huldiameter for gennemgående boltning; brug korrekte låseanordninger og kontrolmål for at sikre korrekt indpasning. Efterspænd og efterse forbindelsen regelmæssigt, især før længere ture eller ved belastningsændringer.

Bemærkninger

• Produktet er mærket og distribueret under AL-KO; GTIN og MPN er inkluderet for entydig identifikation ved reservedelsbestilling.
• Oplysninger om "pakkerum" er udeladt som antal-enhed, da salg normalt sker som enkeltkomponent til udskiftning. Kontroller leveringsspecifikationer hos forhandleren ved bestilling.
• Brug kun denne koblingskugle hvis dens tekniske data (3.000 kg, 150 kg lodret belastning og fysisk mål) stemmer overens med din trailers certificering og køretøjets tilkoblingskapacitet.

For yderligere tekniske oplysninger eller krav til montering anbefales at konsultere AL-KO dokumentation eller en kvalificeret mekaniker, og at sammenholde MPN 338.40.88 med producentens artikeloplysninger for at sikre fuld kompatibilitet.
