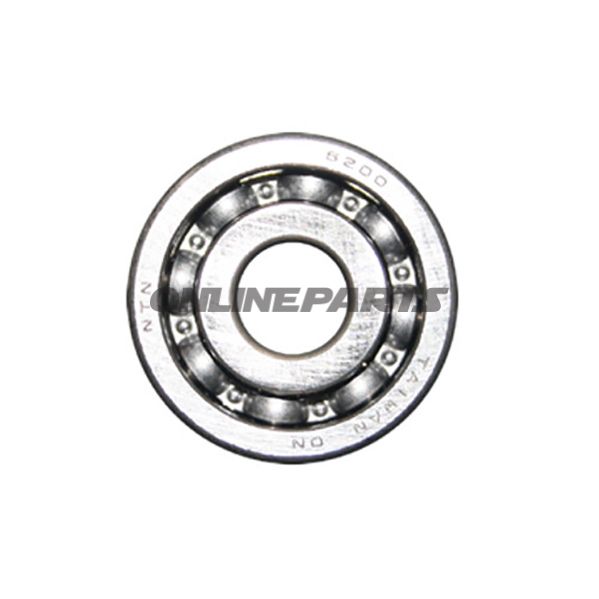

KUGELL 6200 C3 NTN SE 7520624 02/20

Kugleleje 6200 C3 fra NTN – åben variant til aksler med øget spil

Produkt: Kugleleje 6200 C3 (NTN). Brand: NTN. MPN: 742.15.22. GTIN: 4547359553918.

Dette er et enkeltrads dybdegående kugleleje i type 6200 udført uden tætningsskiver (åben), beregnet til drev- og akselapplikationer hvor adgang til smøring er tilgængelig, og hvor der kræves lav friktion og præcis radial positionering. Lejets konstruktionsopbygning og tolerancer gør det velegnet til roterende dele i motorcykler, gearkasser, hjulnav og øvrige mekaniske enheder, hvor der forekommer både radiell belastning og let aksial belastning.

• Dimensioner: indvendig diameter 10,00 mm, udvendig diameter 30,00 mm, bredde 9,00 mm — standardmål for 6200‑serien.
• Spil/clearance: Øget spil, angivet som C3. Det betyder større indvendigt radielt frigang end normal, hvilket kompensere for termisk udvidelse eller let excentrisk belastning og reducerer risiko for binding ved forhøjede driftstemperaturer eller tættere tolerancer på akslen.
• Tætning: Åben (uden tætningsskive). Kræver ekstern smøring (fedt eller olie) og er velegnet, hvor man ønsker minimal rullemodstand og har mulighed for vedligeholdelse.

Materiale- og fremstillingsbemærkninger

NTN leverer lejer fremstillet i højstyrkestål med varmebehandling og præcisionsslibning af løbebaner og kugler for at opnå ensartet kontakt og lang levetid under korrekt smøring. Overfladefinish og varmebehandlingsprocesser er tilpasset til at modstå gentagne belastningscykler og mikrokontakttræthed. Da modellen er åben, er kontaktfladerne direkte eksponeret og vil være afhængige af korrekt smøremiddel og renhedsgrad i applikationen.

Funktionelle fordele i praksis

• Lav rullemodstand og præcis løbning ved korrekt montering og smøring.
• C3‑clearance reducerer risiko for binding ved temperaturstigninger eller i konstruktioner med små monteringsafstande.
• Åben version tillader inspektion og genpåføring af smøremiddel, hvilket kan være en fordel i servicevenlige konstruktioner.

Anvendelsesovervejelser og kompatibilitet

• Velegnet til aksler og huse designet til 6200‑standardmål. Kontroller aksel- og huldiameter samt monteringsspil for at sikre korrekt præfitting.
• På grund af manglende tætningsskiver bør lejet ikke anvendes i miljøer med kraftig forurening, vandindtrængning eller hvor fravær af vedligeholdelse forventes.
• C3‑spillet stiller krav til monteringsforhold — ved meget stramme monteringsforhold kan effektive radialtolerancer blive påvirket.

Tekniske data (oversigt)

Identifikation

Produktet markeres med NTN som producent, MPN 742.15.22 og GTIN 4547359553918, hvilket hjælper ved indkøb, reservedelsidentifikation og ved serviceregistrering i tekniske systemer.

Ved montering: rengør monteringsflader, anvend korrekt presseværktøj for at undgå radial belastning på ringen under isætning, og sørg for passende smøring efter producentens retningslinjer og den konkrete anvendelse.
