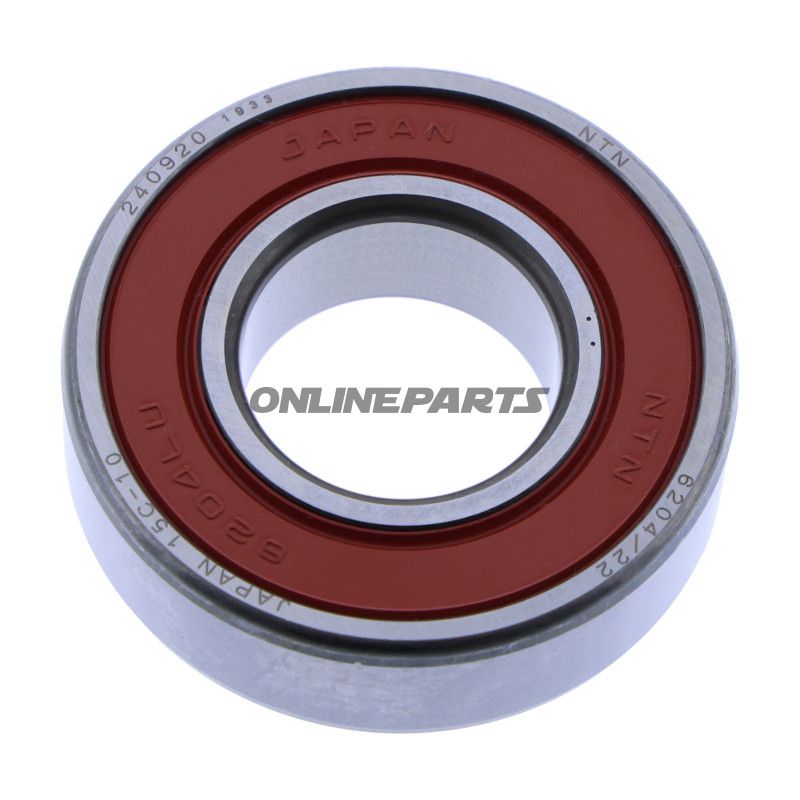

Kugleleje 6204LLU/22/2AS NTN 22X47X14

Kugleleje 6204LLU/22/2AS (NTN) — indvendigt 22 × udvendigt 47 × bredde 14 mm

Kort om produktet: Kugleleje model 6204LLU/22/2AS fra NTN (MPN 742.00.41, GTIN 4547359353389) er et lukket radialkugleleje med dobbelt tætning. Lejet har indvendig diameter 22,00 mm, udvendig diameter 47,00 mm og en bredde på 14,00 mm. Konstruktionen er standard klaring og beregnet til radiale belastninger i typiske motorcykelapplikationer.

Funktion og placering

Dette kugleleje anvendes typisk i roterende aksler og hjulnav, samt i svingarmspindler eller gearkasseaksler, hvor en kompakt radial lejeenhed med tætninger er nødvendig. De dobbelte tætninger (LLU/2AS) beskytter mod snavs og beholdt smøremiddel, hvilket gør lejet velegnet til applikationer udsat for vejforhold og sprøjt.

Materiale og egenskaber

• Lejemateriale: Hærdet stål til ringe og kugler for slidstyrke og dimensionel stabilitet ved temperaturudsving.
• Tætninger: Elastomeriske dobbelt tætninger på begge sider (LLU) reducerer indtrængning af fremmedlegemer og bibeholdt fedt.
• Smøring: Forfyldt med smørefedt fra producenten; egnet til vedligeholdelsesfri drift i mange anvendelser, men ved længerevarende eller krævende forhold bør inspektion og eventuel genfedtning overvejes efter servicemanual.
• Klaringsklasse: Standard klaring — typisk passende til almindelige radialbelastninger uden krav om præcisionspassning.

Relevans for den pågældende motorcykeltype

Baseret på de kompatible modeller (Honda VTR 1000 SP1/SP2 og CBR 600 RR, årgange omkring 2000–2006) drejer det sig om sport- og sportsracerorienterede street/sportmotorcykler. På denne type køretøjer udsættes lejer i hjulnav, svingarm og gearkomponenter ofte for høje belastninger og varierende hastighed; derfor er et tætnet leje fra en anerkendt producent som NTN relevant for at sikre længere levetid under banekørsel og almindelig vejbrug.

Kompatibilitetsopsummering

Passer bl.a. til Honda VTR 1000 SP1/SP2 og CBR 600 RR fra ca. 2000–2006. Kontrollér altid motornummer og delnummer mod producentens anvisninger før montering.

Vedligeholdelse og tekniske anbefalinger

• Ved demontering: inspicer lejet for grater, støj og slør. Tætningerne skal være intakte uden revner eller udsivning af fedt.
• Montering: brug passende presseværktøj og undgå slag direkte på lejekappen eller kuglerne; varme let ydre ring ved presning kan være anbefalet i værkstedets anvisninger.
• Udskiftning: hvis lejet viser støj, øget slør eller tydelig forurening, bør det skiftes. Da dette er et tæt leje, er genmontering efter grundig rengøring og korrekt smøring nødvendig, hvis man vælger at genbruge (men udskiftning anbefales ved tvivl).
• Supplerende kontrol: ved arbejde i hjul- eller svingarmsområder er det relevant at kontrollere tilstødende akseltætningsringes tilstand og monteringsbeslag for korrekte tolerancer.

Tekniske data

Identifikation

Dette leje er leveret af mærket NTN (MPN 742.00.41). GTIN 4547359353389 kan bruges til entydig identifikation ved indkøb og logistik.

Kompatible køretøjer (eksempler)

• Honda VTR 1000 SP1 (2000–2001)
• Honda VTR 1000 SP2 (2002–2006)
• Honda CBR 600 RR (2004–2006)
