Kølemiddeltemperatursensor ID

Kølemiddeltemperatursensor (termistor) til måling af kølevandstemperatur

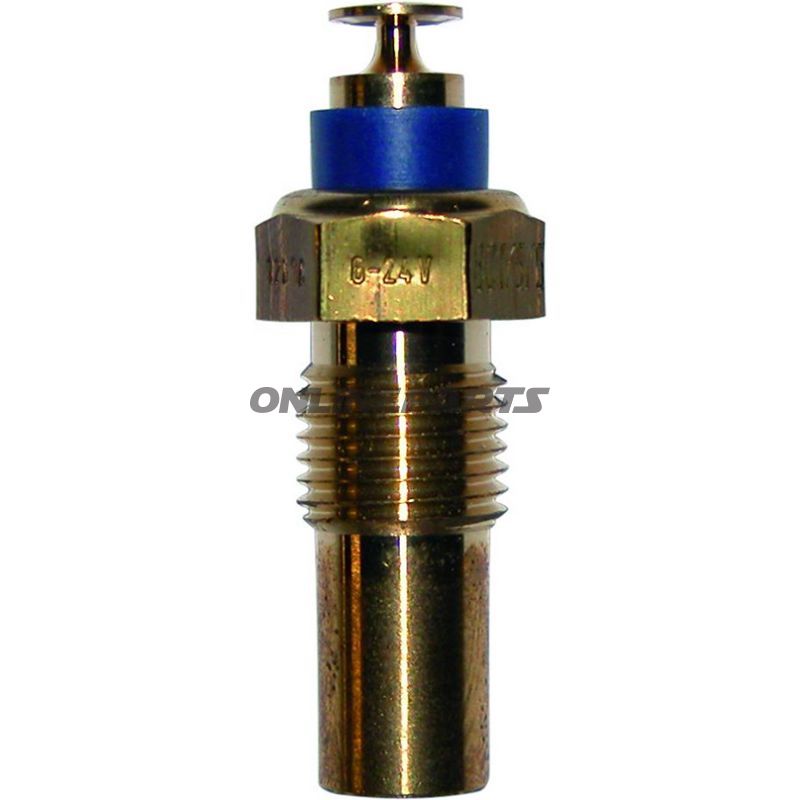

Denne kølemiddeltemperatursensor (termistor) fra Continental, GTIN 4103590949271, MPN 252.11.93 er beregnet til præcis måling af kølevandstemperatur i motorer uden integreret advarselkontakt. Sensoren leverer et modstandssignal via én pol med fælles jord og er designet til tilslutning til elektriske temperaturindikatorer og styreenheder med driftsspænding mellem 6 V og 24 V.

Funktion

• Registrerer kølemidlets temperatur ved at ændre sin elektriske modstand med temperaturen (termistor-princip).
• Udgangssignalet er en variabel modstand (ohm), som aflæses af instrumentet eller styreenheden via en 1-polet flad stikforbindelse (6,3 x 0,8 mm) og fælles chassisjord.
• Ingen separat advarselskontakt – sensoren leverer udelukkende temperaturinformation.

Materialer og konstruktion

• Gevind og hus er fremstillet for at passe i standard M10 x 1 monteringshuller; materialevalg sikrer mekanisk stabilitet og korrosionsbestandighed under normale motordriftsforhold.
• Sondens måleelement er en termistor, som giver en stabil og gentagelig modstands-karakteristik over temperaturområdet.
• Kontaktpunktet til el-nettet er en 1-polet fladstikforbindelse (6,3 x 0,8 mm) med fælles jord; denne simple tilslutning er almindelig ved instrumentering i køretøjer.

Tekniske data

• GTIN: 4103590949271
• Producent / brand: Continental (VDO-original design)
• MPN: 252.11.93
• Temperaturområde: +40 °C til +120 °C (maks. måleværdi 120 °C)
• Modstandsområde: ca. 287,4 Ω ved 40 °C til ca. 22,7 Ω ved 120 °C (eksempel: 51,2 Ω ±5,3 Ω ved 90 °C)
• Gevind: M10 x 1,0
• Ydre diameter: 8,5 mm
• Indstikslængde (L1): 22,0 mm
• Tilslutningstype: 1-polet via jord, flad stik 6,3 x 0,8 mm
• Udførelse: termistor (PTC/NTC afhængig af karakteristik; her angivet som temperaturføler med modstandsændring)
• Nominel driftsspænding: 6 V – 24 V
• Temperaturudligningstid: mindst 3 minutter efter tilkobling af driftstrøm
• Advarselskontakt: ingen

Kompatibilitet og anvendelse

• Gevindstørrelsen M10 x 1 og den korte indstikslængde gør sensoren velegnet til mange benzin- og dieselmotorer samt erhvervskøretøjer, hvor M10-sensorer anvendes til kølevandsovervågning.
• Sensorens modstandskarakteristik er egnet til systemer, der forventer en termistorbaseret temperaturmåling (1-polet med fælles jord). Kontroller altid displayets eller ECU'ens krav til modstandskurve og måleområde ved udskiftning.
• Fraværet af en advarselskontakt betyder, at temperaturalarmer håndteres af køretøjets styreenhed eller separate sensorer hvis påkrævet.

Praktiske bemærkninger til installation og drift

• Sørg for korrekt moment ved montering i gevindet for at undgå lækage eller skade på sensorelementet; brug passende pakning eller tætningsmiddel i henhold til køretøjsfabrikantens anvisninger.
• Check elektrisk forbindelse og jordforbindelse for at sikre pålidelig aflæsning; dårlig jord kan give forkert modstandssignal.
• Temperaturequaliseringstid på mindst 3 minutter bør tages i betragtning ved fejlsøgning og ved kalibrering af instrumenter efter tænding.

Sammenfattende er denne Continental kølemiddeltemperatursensor, MPN 252.11.93 (GTIN 4103590949271), en termistorbaseret enhed beregnet til pålidelig temperaturmåling i kølesystemer uden indbygget advarselskontakt. Den leverer gentagelige modstandssignaler over det angivne temperaturområde og er udført for at passe i standard M10 x 1 monteringssteder.
