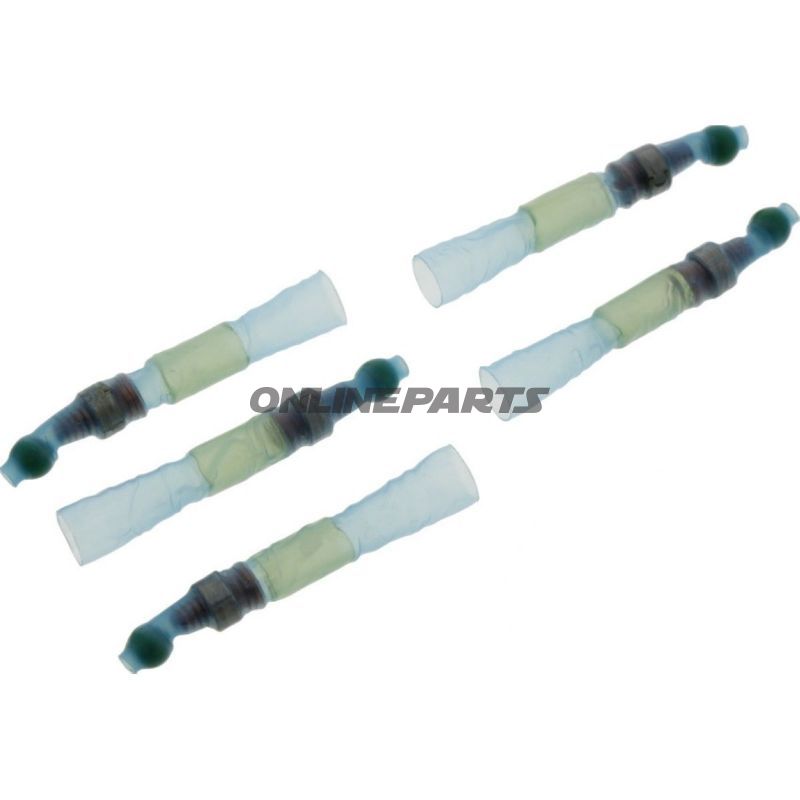

Loddekonnektorer 0,7-2,4 JMP Pakke 5 stk

Loddekonnektorer (varmekrympende) til kabler 0,7–2,4 mm² — JMP

Produkt: Loddekonnektorer med varmekrympende kappe fra JMP (MPN: 158.03.97, GTIN: 4043981275988). Denne pakke indeholder 5 individuelle endestik beregnet til elektriske forbindelser på motorcykler og andre køretøjer, hvor en pålidelig, tæt og mekanisk holdbar forbindelse ønskes.

Funktion og anvendelse

Konnektorerne kombinerer en central loddeforbindelse med en omkringliggende varmekrympende isolering. Ved montering opvarmes den krympende kappe, hvilket sikrer tætning omkring lederen og beskytter loddesamlingen mod fugt, vibrationer og korrosion. Konstruktionen er velegnet til kabeltværsnit mellem 0,7 og 2,4 mm² og giver en langtidsholdbar elektrisk forbindelse uden brug af skrueterminaler eller klemmer.

Materialer og egenskaber

• Ledermateriale og loddezone: Indre metalrør designet til at modtage loddetin — giver lav overgangsmodstand og stabil elektrisk forbindelse efter korrekt lodning.
• Isolering/varmekrymp: Ydre krympemateriale (termoplast med limindlæg) som krymper ved varme og forsegler samlingen. Limlaget forbedrer fugtbeskyttelsen og mekanisk støtte.
• Temperaturmodstand: Specificeret temperaturmodstand angivet i data (noteret som -100°C i leverandørdata; dette bør tolkes som bred temperaturtolerance). Materialevalg er beregnet til drift i almindelige køretøjsmiljøer med vibration og skiftende temperaturer.
• Farve: Grøn — nyttigt ved farvekodning og identificering af ledningsstørrelse i installationer.

Tekniske detaljer

• Type: Endestik/End sleeves
• Kabeltværsnit: 0,7–2,4 mm² (anvendes som angivet)
• Længde: 38,3 mm
• Sammensætning: Loddet forbindelse + isoleret varmekrympende kappe
• Isoleret: Ja
• Varmeinddæmpning: Ja (heat shrink)

Praktiske overvejelser ved montering

• Forbered leder: Afisoler korrekt længde og sørg for ren, oxydfri leder før lodning.
• Lodning: Forvarm og tilfør passende mængde loddetin for at sikre fuld gennemtrængning af loddesamlingen; undgå overophedning af krympekapperne.
• Krympning: Brug varmluftpistol eller passende varmekilde til at krympe kappe og aktivere indre limlag, indtil en ensartet forsegling opnås.
• Inspektion: Efter afkøling kontrolleres elektrisk kontinuitet og visuel tæthed for at sikre korrekt samling.

Kompatibilitet og anvendelsesområder

Disse loddekonnektorer er velegnede til ledningsarbejde på motorcykler, scootere, ATV'er og andre mindre køretøjer eller elektriske systemer, hvor kabeltværsnit ligger inden for 0,7–2,4 mm². JMP som producent (MPN 158.03.97, GTIN 4043981275988) er kendt for komponenter til køretøjsinstallationer, og produktets konstruktion er tilpasset applikationer med vibration og udendørs påvirkning.

Bemærkninger

• Pakken indeholder 5 stk. — dette er antallet i denne detailpakke.
• Produktdata er leverandørangivet (JMP). Ved tvivl om temperaturgrænser eller specielle miljøkrav anbefales kontrol i projektets tekniske dokumentation før permanent installation.

Brand: JMP — varenummer (MPN) 158.03.97, GTIN 4043981275988.
