Lager SCISSOR BOLT 4. JMP Fox DS 3000 H

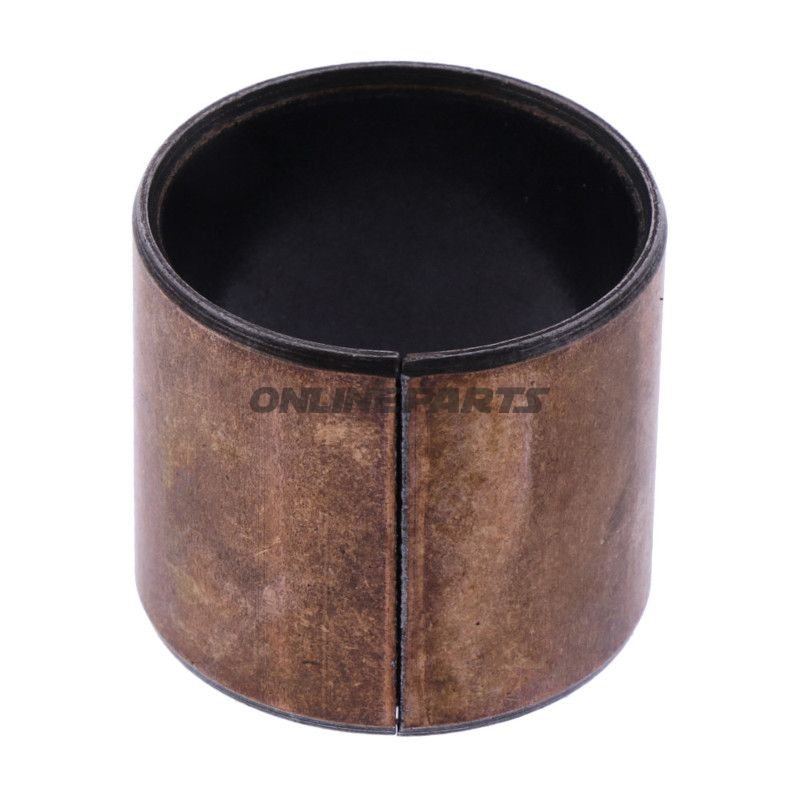

Glideleje (scissor bolt) til Fox DS 3000 H - JMP original del

Dette glideleje (oftest omtalt som "scissor bolt" eller ledleje til vippearme) er designet til brug i affjedringskomponenter på Fox DS 3000 H-enheder. Produktet leveres af JMP og refereres internt som delnummer S-040-002525-0; producentens varenummer (MPN) er 652.30.36. GTIN er ikke angivet for denne vare.

Funktion

Lejets funktion er at fungere som et fjeder- og vippearmsled, der muliggør kontrolleret bevægelse mellem to sammenføjede komponenter uden direkte metal-mod-metal slid. Det sikrer præcis styring af bevægelsen i scissor-/vippemekanismer og reducerer friktion og slitage i monteringspunktet på Fox DS 3000 H-dæmperen.

Materialevalg og egenskaber

• Dimensioner: indvendig diameter Ø 25 mm, udvendig diameter Ø 28 mm, længde 24,5 mm. Disse mål er afgørende for korrekt pasform i originale monteringshuller.
• Materiale: JMP leverer typisk glidelejer udført i slidstærkt metal med en indvendig glidelagsoverflade eller bøsning i et selvsmørende polymer/komposit for at minimere vedligeholdelse. Det konkrete materiale i denne artikel er fremstillet til at matche Fox-kravene for holdbarhed og tolerancer.
• Konstruktion: Robust fysisk opbygning med præcisionsbearbejdede dimensioner for at sikre tæt tolerancedækning og stabil bevægelse under belastning.

Kompatibilitet og anvendelse

Dette leje er tiltænkt som erstatningsdel til Fox DS 3000 H-opsætninger, hvor JMPs originale del S-040-002525-0 eller MPN 652.30.36 er specificeret. Montagepunktet kræver de angivne dimensioner (Ø25/Ø28, længde 24,5 mm) for korrekt funktion; kontrollér altid de fysiske mål mod den eksisterende del før udskiftning.

Fordele ved korrekt udskiftning

• Reduceret friktion i scissor/vippepunkter, hvilket mindsker varmeopbygning og slitage på omkringliggende komponenter.
• Genskabt korrekt spil og bevægelsesretning i affjedringsmekanismen, som kan forbedre respons og levetid af damper- eller vippearmsystemet.
• JMP-originalkomponent (MPN 652.30.36 / S-040-002525-0) sikrer matchende tolerancer til fabriksopsætning på Fox-enheder.

Monteringsbemærkninger

• Rens monteringsområdet grundigt for snavs og gamle smøremidler før installation.
• Anvend passende moment og eventuelle anbefalede skiver/forseglingsdele fra producenten for at undgå forkert belastning og præmaturt slid.
• Tjek efter montagen for frit bevægelsesområde og manglende spil. Juster ved behov i henhold til installationsvejledning for Fox DS 3000 H.

Brandet er JMP, MPN 652.30.36. Hvis yderligere tekniske data eller dokumentation ønskes (materialespecifikationer, toleranceklasser eller monteringsvejledning), kan det ofte fremskaffes via JMP eller leverandørens reservedelsdokumentation.
