Lagerafdrager

Lagerafdrager til aftagning af flush-monterede kuglelejer og ringe

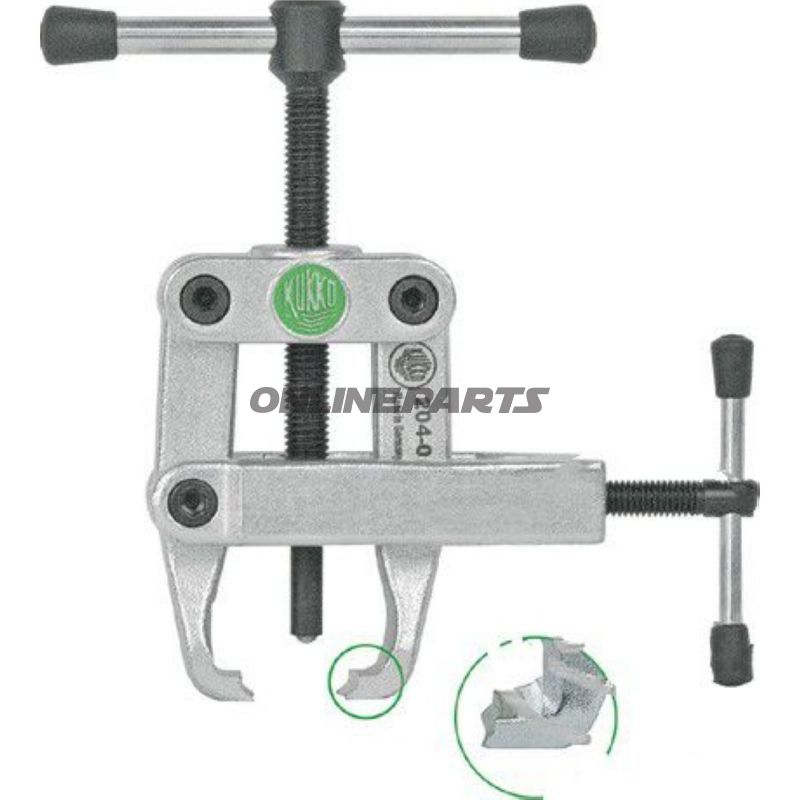

Produkt: Lagerafdrager fra Kukko (MPN: 646.28.24, GTIN: 4021176339516). Dette værktøj er beregnet til præcis afslutning af kuglelejer, lagerringe og lignende dele, hvor flad eller flush montering kræver et sikkert greb for fjernelse uden at beskadige omkringliggende komponenter.

Funktion og anvendelse

• Lagerafdragningen sker ved hjælp af profilfræsede, kileformede kløer på aftrækkerens kroge. Når sideklemmen (spændzwingen) trækkes til, borer kløerne sig ind under den del, der skal fjernes, og sikrer et fast greb allerede inden den egentlige trækbevægelse påbegyndes.
• Designet er velegnet til flush- eller planmonterede kuglelejer og lagerringe, hvor adgang er begrænset, og hvor det er vigtigt at undgå at ødelægge navflader eller husets indre overflader.
• Betjening foretages via et T-håndtag, som giver et centreret træk og god kraftoverførsel under fjernelsen.

Materialer og konstruktion

• Kroppen og kløerne er udført i hærdet stål for at modstå de koncentrerede kræfter ved aftræk uden deformation. Profilfræsningen på kløerne er udført for at øge indgrebet uden aggressive skærespor.
• Sideklemmen (spændzwingen) er konstrueret til at levere jævn kompression, så kløerne trækkes sikkert ind under kanten på det aftrukne element. Materialevalget er afstemt for balance mellem slidstyrke og præcision.
• Konstruktionen og finishen er industrielle standarder, rettet mod værkstedsbrug hvor gentagen belastning og vedligeholdelse er normalt.

Tekniske data og dimensioner

• Spændvidde (operativ rækkevidde): 90,0 mm
• Spænddybde (skæredybde): 100,0 mm
• Vægt: cirka 2,0 kg
• Drive type: T-handle for direkte mekanisk træk
• Typebetegnelse i tekniske data: Ball Joint Puller (anvendelse: Bearing)

Kompatibilitet og anvendelsesområder

• Velegnet til motorcykelværksteder og mekanikere, der arbejder med hjulnav, gearkasser, motor- eller transmissionskomponenter med flush-monterede lagre.
• Anvendes hvor tilstrækkelig plads til en konventionel indvendig aftrækker mangler, og hvor et sidelæns klemmetræk giver bedre adgang.
• Passer til situationer med standard 90 mm rækkevidde; ved større eller meget små dimensioner bør anvendeligheden vurderes i forhold til komponentens geometri.

Fordele i praksis

• Sikrer tidlig indgriben fra kløerne, så elementet fastholdes før hovedtrækket — reducerer risiko for glidning under aftræk.
• T-håndtaget giver god kontrol over trækkraften, hvilket er nyttigt ved præcisionsarbejde tæt på pakninger og tætningsflader.
• Robust stålløsning egnet til gentagen brug i værkstedsmiljø.

Mærke og identifikation

Produktet er fremstillet af Kukko og identificeres med fabrikationsnummeret MPN 646.28.24. GTIN-nummeret 4021176339516 indgår i Kukko’s produktregistrering og kan bruges til opslag i reservedelsdatabaser eller ved efterbestilling.

Bemærkninger

• Tjek, at dimensionerne (spændvidde 90 mm, spænddybde 100 mm) passer til den specifikke komponent, inden aftræk påbegyndes.
• Ved arbejde tæt på følsomme overflader anbefales korrekt understøtning af omkringliggende dele for at undgå skader under træk.
