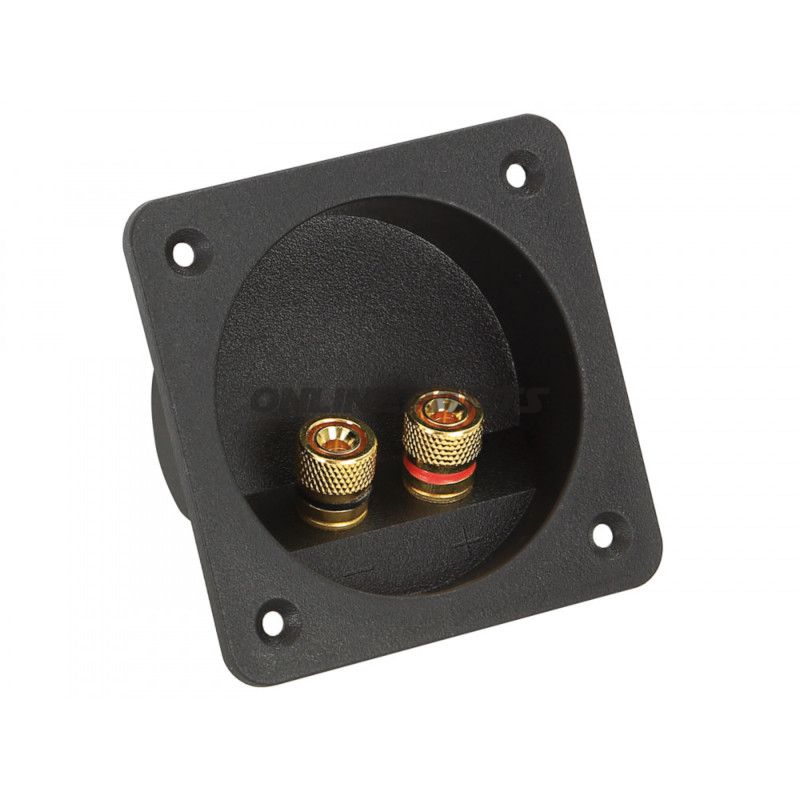

Højttaler terminal 2-polig

2-polet højttalerterminal til kabinet- og indkapslingsmontering

Produkt: 2-polet højttalerterminal fra ACV (MPN: 194.08.97, GTIN: 4026724040609). Denne terminal er udviklet til montering i højttalerkabinetter og andre indkapslinger, hvor sikker og lavmodstands forbindelse mellem forstærker og højttalere er påkrævet.

Funktion

• Giver både bananstik- og skrueforbindelse: Nem tilslutning med 4 mm bananstik eller direkte skruefastgørelse af højttalerkabel op til 4 mm² for at minimere kontaktsmodstand.
• Forsænket ramme: Terminalen er indbygget i et forsænket hus for at beskytte forbindelserne mod mekaniske skader under transport eller ved håndtering.
• Stort kontaktområde: Designet med et relativt stort kontaktareal for at sikre tæt elektrisk kontakt og reduceret oxidering over tid.
• Forgyldte kontaktflader: Forbedrer korrosionsbestandighed og reducerer overgangsmodstand ved gentagen til- og frakobling.

Materiale og konstruktion

• Ramme: ABS-plast, 3 mm tyk — robust, dimensionelt stabil og velegnet til indbygning i træ- eller MDF-kabinetter uden utilsigtet deformation.
• Kontaktdele: Forgyldte metalforbindelser for bedre elektrisk kontakt og korrosionsbeskyttelse.
• Indvendige tilslutninger: Flad tunge på 5,2 mm samt mulighed for loddetunge, hvilket letter tilpasning til forskellige interne ledningsføringer.

Mål og monteringsdata

• Udvendig installationsmål: 78,3 mm × 78,3 mm — fladt panelmontageformat.
• Monteringsdiameter (ydre åbning): Ø 67 mm.
• Borafstand for monteringsskruer: 59 mm mellem skruehullerne.
• Borehul til monteringsskruer: Ø 4 mm.
• Forsænkning for skruehoved: Ø 7,3 mm × 1,5 mm (for at skruehoveder ligger i plan med rammen).
• Eksterne forbindelser: Bananstick-åbning Ø 5 mm / skrueåbning Ø 5 mm.

Kompatibilitet og anvendelse

• Primært tiltænkt til indbygning i højttalerkabinetter, subwooferkasser og andre akustiske indkapslinger hvor plads og beskyttelse af terminaler er vigtig.
• Passer til standard 4 mm bananstik og kabler op til cirka 4 mm² ved skrueforbindelse; kan anvendes i både professionelle og gør-det-selv kabinetbyggerier.

Valgfrie tilbehørsreferencer

• Bananstik enkelt (1 rød / 1 sort) til klemmer 4–6 mm²: varenr. 30.4070-01.
• Bananstik dobbelt (1 rød / 1 sort) til klemmer 4–6 mm²: varenr. 30.4070-02.

Bemærkninger til montage

• Sørg for korrekt udskæring og forboring i kabinetmaterialet efter de angivne mål for at undgå spændinger i rammen.
• Ved brug af skrueforbindelse: stram skruerne til passende moment for at undgå beskadigelse af kablets leder eller terminalens gevind.
• Forgyldningen mindsker, men eliminerer ikke behovet for periodisk kontrol i korrosive miljøer.

ACV’s 2-polet højttalerterminal (MPN 194.08.97, GTIN 4026724040609) er et praktisk valg for mekanikere og erfarne motorcykelejere eller audiofolk, der søger en robust, beskyttet og fleksibel tilslutningsløsning til kabinetmontering.
