Konturlys

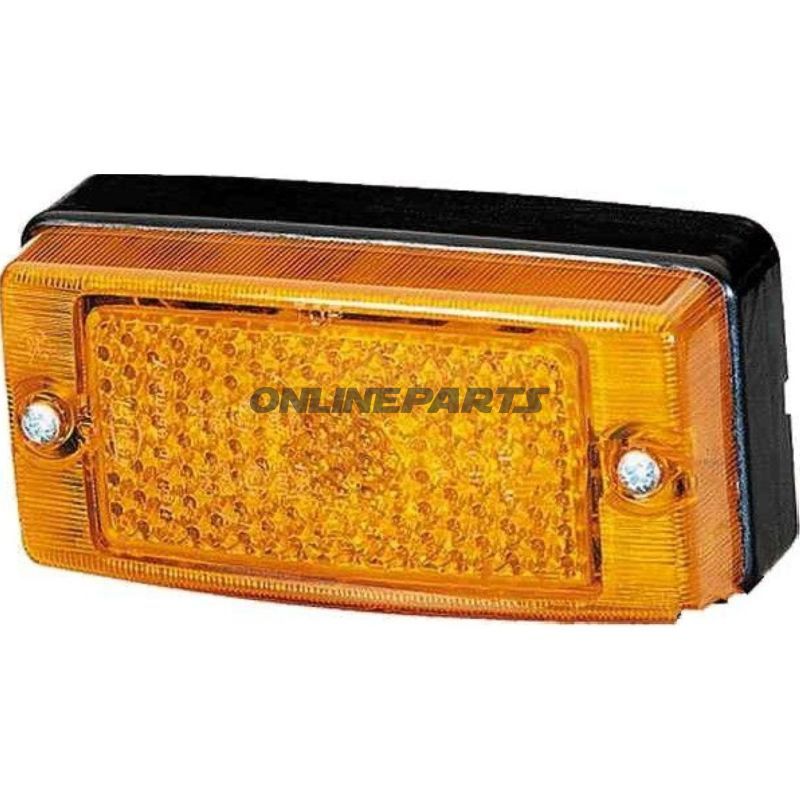

Konturlys til sidemarkering – Hella sidemarkeringslys med reflektor

Produktoversigt: Dette konturlys fra Hella (MPN: 102.04.60, GTIN: 4082300004991) er en sidemarkeringslampe med indbygget reflektor, beregnet til både vandret og lodret montering på køretøjer. Den leverer gul sidemarkeringsfunktion og er egnet til installation på venstre eller højre side.

Funktion

• Primær funktion: gul sidemarkeringslys til synliggørelse af køretøjets omrids.
• Strømforsyning: egnet til både 12 V og 24 V systemer.
• Antal funktioner: to elektriske funktioner (markeringslys + reflektorfunktion).
• Godkendelser: udstyret med typegodkendelsesmærker E4 0002, E4 0003 og E4 23152, hvilket indikerer overensstemmelse med gældende krav til sidemarkeringslys.

Materialer og konstruktion

• Linsefarve: gul polycarbonat/plast (linsefarve angivet som gul) for klar lysgennemgang og modstandsdygtighed over for vejrpåvirkning.
• Inkluderer en bundplade med sort kant og kabelgennemføring (tud), hvilket sikrer en tætsluttende montageflade og kontrolleret føring af ledninger.
• Monteringsmuligheder: leveres med 10 monteringshuller (Ø 5,5 mm) for valgfri fastgørelse; der findes en instruktion om anvendelse af en særlig bundplade (9BP 128 032-017) ved brug af PG-gennemføring.

Mål og kompatibilitet

• Dimensioner (B x H x D): 124 x 61,5 x 43 mm — kompakt formfaktor til montering på karrosseri eller chassis.
• Passer til både venstre og højre montageplacering.
• Elektrisk pære: benytter 1x R5W pære (tilsvarende wattstyrke/pæretype skal vælges efter køretøjets el-system og krav til godkendelse).

Tekniske fordele og bemærkninger til montør

• Universel spændingsdækning (12/24 V) gør lampen velegnet til personbiler, varevogne, lastbiler og påhængskøretøjer med enten 12 V eller 24 V systemer.
• Diagonalt arrangeret 98 mm hulafstand kan anvendes for at opfylde GGVS/ADR-krav, når dette er nødvendigt for godkendelse på transportopgaver under farligt gods-reglerne.
• Ved anvendelse af PG-skruetilslutning anbefales bundpladen 9BP 128 032-017 for korrekt tætning og kabelaflastning.
• Reflektoren integreret i enheden øger synlighed også når lampen ikke er tændt, hvilket kan være påkrævet i visse godkendelsessituationer.

Installationstips

• Sørg for korrekt polaritet og sikringstværsnit i forbindelse med 12/24 V-tilslutning.
• Brug passende tætninger omkring monteringshuller for at forhindre indtrængning af vand og snavs.
• Kontrollér, at den valgte monteringsposition og hulafstand matcher godkendelseskravene (fx diagonal 98 mm, hvis relevant for GGVS/ADR).

Identifikation

• Producent/brand: Hella — kendt leverandør af belysningskomponenter til køretøjer.
• MPN: 102.04.60
• GTIN: 4082300004991

Produktet er designet til professionelle montører og motorcykelejere, der forventer klare specifikationer, korrekte godkendelser og driftssikker montering. Kontakt teknisk support hvis der er behov for specifik monteringsvejledning eller kompatibilitetsafklaring med køretøjets eksisterende el-installation.
