Konturlys

Konturlys til sidemontering (Hella)

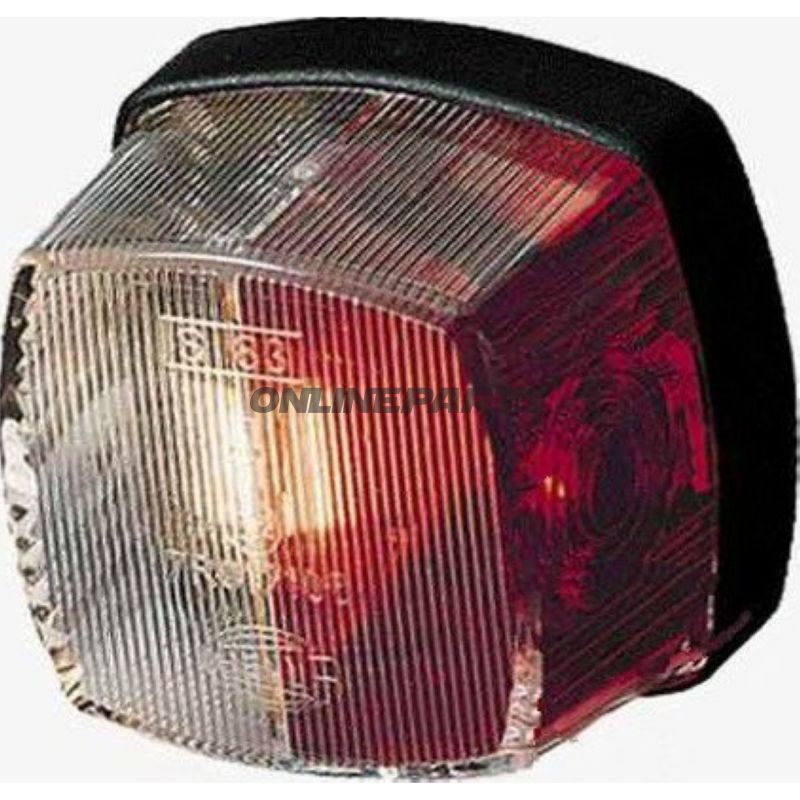

Produkt: Konturlys fra Hella (MPN: 102.04.94, GTIN: 4082300189636). Dette er en sidemonteret kontur-/omridslampe beregnet til vandret montering fra siden mod bagpå, med E12 7106 godkendelse til vejbrug.

Funktion og anvendelse

• Konturlyset giver synlig markering af køretøjets omrids set fra siden og bagfra. Det er beregnet til at skabe en tydelig lyskant ved lavt intensitetsniveau, hvilket hjælper med at fremhæve køretøjets bredde og position i trafikken.
• Enkel belysningsfunktion: produktet er specificeret med én belysningsfunktion (konturlys).
• Nominel driftsspænding: 12/24 V, hvilket gør lampen kompatibel med både personbils- og lastebils-/trailersystemer, der benytter standard 12 V eller 24 V net.

Materialer og konstruktion

• Bundplade: sort plast. Plastens anvendelse giver lav vægt, korrosionsbestandighed og tilstrækkelig mekanisk stabilitet for standardmontering på karrosseri eller holder.
• Linse: forrest krystalklar linse og rød linse bagtil. Linsens udformning fordeler lyset fra den anbefalede lyskilde og sikrer korrekt signalfarve set fra siden og bagfra.
• Fastgørelse: to huller til M5-fastgørelsesskruer for mekanisk sikker montering. Dimensionerne gør det muligt at montere enheden direkte på flade karrosserioverflader eller via eksisterende beslag.

Dimensioner og fysisk information

• Højde x Bredde x Dybde: 62 x 62 x 40 mm.
• Installationsplacering: på siden (sidemontering, vandret orientation fra side mod bagpå).

Lyskilde og elektriske detaljer

• Passende pære: 1 x C5W (kontroller at pæretype og fatning matcher køretøjets eksisterende stikkonfiguration og sikringer).
• Driftsspænding: 12/24 V. Ved tilslutning i 24 V-system skal man sikre korrekt strømbegrænsning og pæretype, da pærer kan opføre sig forskelligt ved højere spænding.

Godkendelse og kompatibilitet

• Certificeringsmærke: E12 7106, hvilket indikerer typegodkendelse i henhold til gældende bestemmelser for lysvedhæng på køretøjer.
• Brugsmålgruppe: designet til mekanikere, værksteder og erfarne motorcykelejere eller bil-/lastvognejere, der har behov for et klart defineret konturlys til sidemontering.

Sikkerheds- og monteringsbemærkninger

• Kontroller polarity og sikringsstørrelse ved tilslutning. Hvis der anvendes 24 V-system, skal pæren og sikringer være egnede til denne spænding.
• Sørg for korrekt tætning mod karrosseri for at undgå indtrængning af fugt; bundpladens plastmateriale er korrosionsbestandigt, men tætningsmidler bør anvendes ved udsatte montagepunkter.
• Fastgøres med M5-skruer gennem de leverede befæstelseshuller. Forboring og anvendelse af korrosionsbeskyttede skruer anbefales ved montering på metaloverflader.

Brand og identifikation

Produktet er fra Hella, modelnummer 102.04.94 (MPN), GTIN 4082300189636. Disse referencer kan bruges ved reservedelsbestilling eller for at sikre kompatibilitet med eksisterende monterings- og elektriske systemer.
