Konturlys

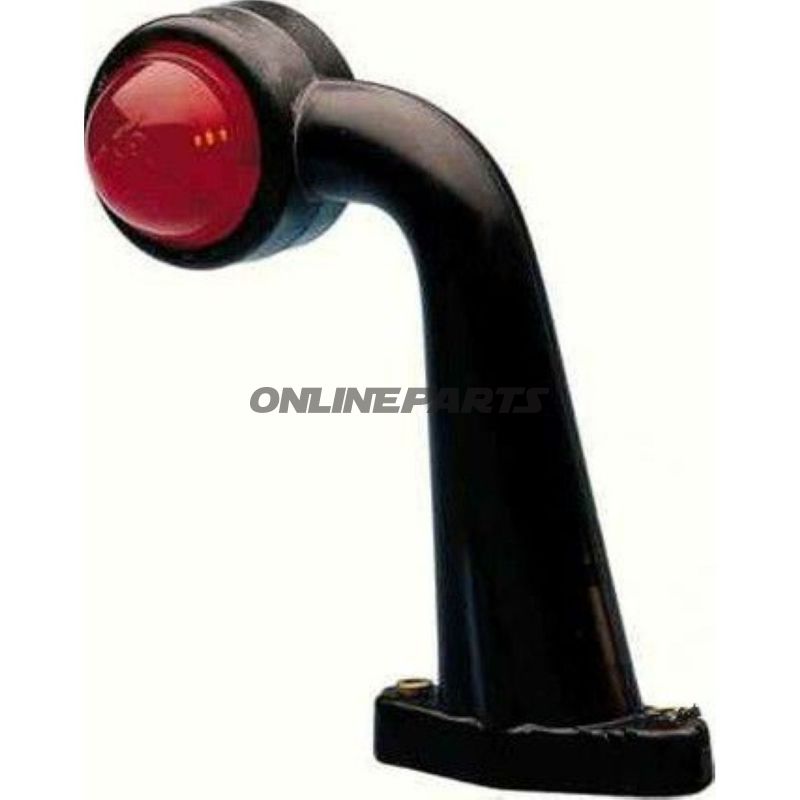

Konturlys til sideinstallation — Hella konturlys med gummiarm

Dette konturlys fra Hella (MPN: 102.29.53, GTIN: 4082300007329) er et forkabelført armatur designet til lodret/stående montering på siden af køretøjer. Produktet er typegodkendt (mærke: E13 9401) og leveres med udskiftelige linser til for- og bagside.

• Funktion: Enkelt belysningsfunktion — konturlys til markering af køretøjets sider. Forreste linse er mælkehvid (hvid kontur), bageste linse er rød (rød kontur).
• Spænding: Nominal 12/24 V, egnet til både 12 V og 24 V elektriske systemer.
• Montering: Lodret/stående montering på siden. Armaturet er forkabelført og har to monteringshuller (Ø 5,3 mm) til fastgørelsesskruer.
• Pære: Anvender 1x R5W glødepære (leveres ikke angivet som inkluderet).
• Godkendelse: Godkendt til køretøjer i henhold til GGVS / ADR, oplyst Prüfzeichen E13 9401.

Materialer og opbygning

Huset og armen er udført i sort gummi, hvilket giver fleksibilitet og stødabsorbering ved montering på karrosseri eller karosseridele. Gummiudførelsen er velegnet til udendørs brug ved normal vejbelastning, idet materialet mindsker risiko for revnedannelse omkring montagepunktet sammenlignet med stive plastbeslag. Linserne leveres løse, så front- og baglinse kan placeres efter behov; linsematerialet er designet til at give ensartet lysfordeling for konturbelysning.

Tekniske bemærkninger for montører

• Kontroller polaritet og spænding før tilslutning — enheden kan anvendes på både 12 V og 24 V systemer.
• Monteringshullerne er Ø 5,3 mm; anvend korrekte rustfri skruer eller bolte og tætningsmiddel hvis nødvendig for at undgå indtrængende fugt.
• Gummiarmen tillader en vis bevægelse; sørg for at kabelføringen ikke udsættes for skærende kanter eller gentagen gnidning.
• Ved udskiftning af pære anvend type R5W; kontroller lysdæmpning og funktion efter montering.

Kompatibilitet og anvendelsesområder

Produktegnet til montering på trucks, trailere, varevogne og andre erhvervskøretøjer, hvor sidekonturlys kræves af lovgivning eller driftsmæssige årsager. Godkendelsen efter GGVS/ADR gør den egnet til brug på køretøjer, der transporterer farligt gods under de relevante regelsæt.

Hella — kvalitet og sporbarhed

Produktet er fremstillet af Hella (MPN 102.29.53). GTIN 4082300007329 sikrer korrekt identifikation ved reservedelsbestilling og lagerstyring. Mærkningen og godkendelsen gør det muligt for teknikere at dokumentere overensstemmelse ved inspektioner.

Installationstips

• Forbor eventuelt montagehuller med korrekt værktøj for at undgå beskadigelse af gummihuset.
• Tæt alle gennemføringer mod vand og smuds med egnet tætningsmiddel.
• Efter tilslutning: kontroller at både hvid og rød funktion lyser som forventet og at linsen er korrekt placeret.

Kontakt teknisk support eller se Hella-dokumentation ved tvivl om elektriske forbindelser eller godkendelseskrav ved specifik køretøjstype.
