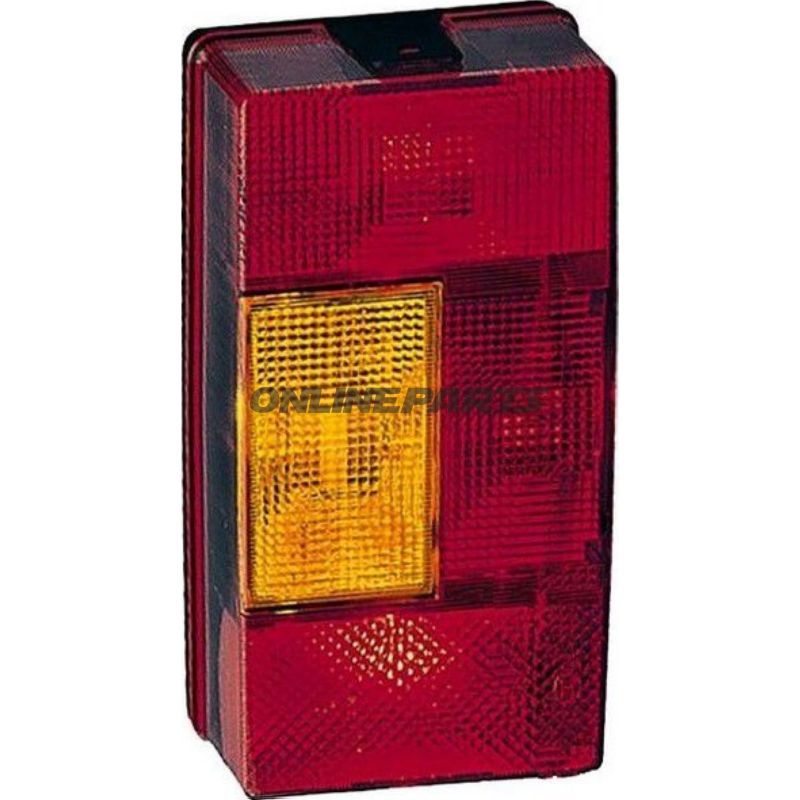

Baglygte venstre

Baglygte til venstre side til lodret montering på trailer

Produkt: Baglygte venstre fra Hella (MPN: 102.35.48, GTIN: 4082300025965). Denne lygteenhed er designet til lodret fastgørelse på anhængere og tilsvarende køretøjer, hvor der kræves kombinerede bag-, bremses- og blinkfunktioner.

Funktion og anvendelse

• Enheden indeholder fire lyskilder/funktioner: baglys (rødt), bremselys (rødt), tåge-/baglygtsfunktion (rødt) og blinklys (gult).
• Udformet til vertikal montering på venstre side af trailer eller tilsvarende anhængeropbygning.
• Elektrisk drift ved nominelt 12/24 volt, hvilket gør den kompatibel med både 12 V og 24 V systemer uden behov for konvertering.

Materialer og konstruktion

• Sort bundplade med fire gennemgående monteringshuller (Ø 6 mm) for skruefastgørelse. Bundpladens materialevalg sikrer en plan og stabil montering mod trailerens karrosseri.
• Linser i rød og gul farve til henholdsvis baglys/bremselys/tåge og blinklys. Linsematerialet er typisk slagfast plast designet til udetemperaturer og almindelig vejbelastning.
• Elektriske fatninger til de anbefalede pærer: 3 x P21W (til de røde funktioner) og 1 x R10W (til blinkfunktionen). Brug af standardtyper gør service og udskiftning enkel.
• Bygningskvalitet følger Hellas produktpraksis for lygteenheder med fokus på mekanisk holdbarhed og tæthed mod vejvande og snavs (konkret tæthedsklasse ikke angivet i produktdata).

Dimensioner og mekaniske mål

• Ydre mål (B x H x D): 210 x 108 x 66 mm — disse mål er relevante ved planlægning af monteringsflade og afstand til andre komponenter på anhængeren.
• Fire monteringshuller Ø 6 mm i bundpladen; afstand mellem hullerne bør måles op ift. monteringsbeslaget på køretøjet ved installation.

Elektriske og certificeringsoplysninger

• Nominel spænding: 12/24 V (dobbeltnominel anvendelse).
• Godkendelsesmærke: E13 9385 — indikerer typegodkendelse i henhold til gældende e-mærkningsstandard for lygter.
• Angivne pæretyper: 3 x P21W og 1 x R10W. Ved udskiftning anbefales samme effekt og sokkeltype for at bevare korrekt lysfordeling og elektrisk belastning.

Kompatibilitet og montageovervejelser

• Velegnet til trailere og anhængere med lodret monteringsflade på venstre side. Kontrollér, at bagagerummets monteringsflade kan rumme 210 x 108 mm og at de Ø 6 mm huller kan anvendes eller tilpasses.
• Elektrisk tilslutning kræver korrekt sikring af jordforbindelse og polaritet; da enheden understøtter både 12 V og 24 V, skal sikringer og ledningsdimension vælges efter køretøjets system og samlede strømforbrug.
• Ved udskiftning anbefales kontrol af kabeltilstand, fatningskontakter og mekanisk tætning mod fugt for at sikre lang levetid og korrekt funktion under drift.

Brand og identifikation

Dette produkt leveres under Hella-navnet, modelnummer 102.35.48. GTIN 4082300025965 kan anvendes ved systemsøgning og indkøb for entydig identifikation af den korrekte venstre lygteenhed.

Bemærkninger

• Produktdata angiver pærebaseret belysning (ikke LED). Ved konvertering til LED bør man tage hensyn til modstande/diagnosticering i køretøjets lysstyring og eventuelle krav til blinkfrekvens.
• Der følger ingen specifikationer om IP-klassificering i de angivne data; ved behov for høj tæthed i marine eller ekstremt støvede miljøer anbefales yderligere tætning eller verificering af produktdatablad.
